一、品牌介紹
二、吉時利源表Keithley 2401 產品介紹：
吉時利源表系列專用于要求緊密結合源和測量的測試應用。全部數字源表型號都提供精密電壓源和電 流源以及測量功能。每款數字源表既是高度穩定的直流 電源也是真儀器級的6位半萬用表。此電源的特性包括 低噪聲、精密和回讀。此萬用表的功能包括可重復性高 和低噪聲。最終形成了緊湊、單通道、直流參數測試儀。 在工作時，這些儀器能用作電壓源、電流源、電壓表、電 流表和歐姆表。通信、半導體、計算機、汽車和醫療行業 的組件和模塊制造商會發現吉時利數字源表是適于特性分析和生產測試等廣泛應用的重要源表。

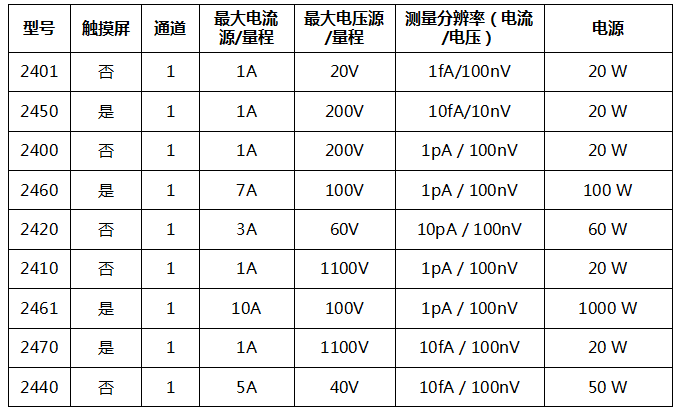

三、吉時利源表Keithley 2401 型號及參數：
四、吉時利源表Keithley 2401 產品特點：
多功能集成：整合電壓源、電流源、電壓表、電流表、歐姆表五種功能，無需多儀器組合，簡化測試系統搭建，降低維護成本，節省工作臺空間。
寬量程高精度：電壓覆蓋1μV至210V，電流范圍達10pA至1.05A，具備6?位分辨率與0.012%基礎測量精度，支持程控電流驅動與電壓測量鉗位的精密電阻測量。
四象限工作：可實現正/負電壓與正/負電流的源輸出及吸收，適配二極管正反特性、電池充放電等雙向特性器件的測試需求。
高速測量與自動化：通過GPIB接口在4?數位時可達1700讀數/秒，內置比較器與可編程數字I/O接口，支持快速分選與自動化測試控制。
便捷軟件適配：兼容LabTracer 2.0 I-V曲線跟蹤軟件，可快速完成曲線繪制、數據分析與報告生成，降低操作復雜度。
Keithley 2401 SMU源表儀器提供四象限精密電壓和電流源/負載，外加觸摸屏用戶界面上的測量。 這些儀器可同時提供 10 fA - 10 A 脈沖電流和/或 100nV - 200V 電壓、1000W 脈沖和 100W 直流總功率的源和測量。
五、應用場景
半導體測試：適用于二極管、晶體管、集成電路等器件的伏安特性、擊穿電壓、漏電電流測試，為器件質量控制與性能優化提供數據支撐。
新材料研究：可精準測量納米材料、超導材料、高分子材料等的電學特性，滿足微小電流、電壓信號的高精度測量需求，助力材料研發分析。
新能源領域：用于電池充放電特性、超級電容器性能及太陽能電池發電特性測試，可測量容量、充放電效率、內阻等關鍵參數。
電子生產測試：適配生產線電子元件、電路板的快速檢測，通過高速測量與自動化控制實現批量產品分選，提升生產效率與產品合格率。
科研與教育：為高校實驗室、科研機構提供精密電氣測量工具，適配超導性、絕緣體特性等各類電學實驗場景，支持復雜測試方案實施。
