一、品牌介紹
Keithley(吉時利)隸屬于Tektronix(泰克)旗下,擁有超過70年精密電子測試儀器設計、制造與營銷經驗,專注為全球工程師與科學家提供高效能測試解決方案。品牌產品線涵蓋信號源、測量儀器、半導體測試系統等500余種產品,深耕3D感測、半導體開發、進階材料研究等領域,以卓越的測量精度、可靠性與技術創新力,成為精密測試領域的標桿品牌。

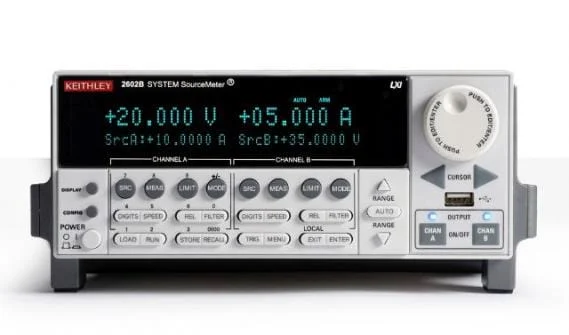

二、產品特點
多功能集成設計:整合精密電壓/電流源、6.5位萬用表、脈沖發生器、電子負載等功能,雙通道設計支持40W/通道、80W總輸出功率,替代多臺分立儀器,降低系統搭建成本。
高速高精度性能:搭載第三代SMU技術與TSP?測試腳本處理器,系統速率較傳統設備提升200%;6.5位分辨率,電流測量精度達100fA,電壓測量精度達100nV,兼顧速率與精度。
靈活擴展與兼容:TSP-Link?接口支持多設備無主機并行測試,輕松擴展測試通道;兼容2400源表軟件指令仿真,遺留測試代碼可直接移植,降低升級成本。
寬量程與4象限能力:支持±40V電壓、±3A直流/±10A脈沖電流輸出,電阻測量范圍500nΩ至40TΩ,4象限源測量適配各類器件正反向特性測試。
便捷操作與集成:內置Java-based即插即用測試軟件,支持瀏覽器遠程操控;配備USB 2.0、LXI-C、GPIB、RS-232接口,適配自動化測試系統,提供免費驅動與調試工具。
三、產品規格
測量范圍:電壓±100nV至±40V;電流±100fA至±3A(直流)、±10A(脈沖);電阻500nΩ至40TΩ。
測量精度:電壓測量精度±0.012%+2字,電流測量精度±0.02%+2字,電阻測量精度±0.01%+4字。
分辨率:電壓100nV,電流100fA,電阻0.1μΩ,具備6.5位測量分辨率。
輸出功率:雙通道總功率80W,單通道功率40W,滿足中功率器件測試需求。
測試速率:基于TSP技術,單通道測量速率可達1000次/秒,多通道并行速率同步提升。
通訊接口:USB 2.0、LXI-C(以太網)、GPIB、RS-232、數字I/O、TSP-Link?擴展接口。
物理參數:尺寸426×132×470mm,重量8.6kg,標準機架式安裝,適配實驗室與產線場景。
軟件支持:內置TSP Express軟件、測試腳本生成器,兼容LabVIEW驅動,可選ACS-Basic半導體表征軟件。
四、應用場景
半導體器件測試:適用于晶體管、二極管等器件IV曲線表征,精準測量閾值電壓、電流增益等參數,支持脈沖測試避免器件熱損耗,滿足研發與量產質檢需求。
LED與光電器件測試:提供穩定可編程電流/電壓源,測試LED發光效率、壽命及光電特性,脈沖輸出功能可精準控制注入電流,防止器件過載損壞。
新材料電學特性研究:寬量程與高精度測量能力,適配高阻、超導等特殊材料的電導率、非線性效應分析,為材料科學研究提供精準數據支撐。
電池與儲能器件測試:模擬充放電循環過程,精準控制電流/電壓,評估電池容量、內阻及循環壽命,支持微小電流測量適配紐扣電池等小型儲能器件。
自動化量產測試:作為核心源測量單元集成于自動化平臺,TSP-Link支持多通道并行測試,大幅提升消費電子、半導體組件的批量測試效率。
