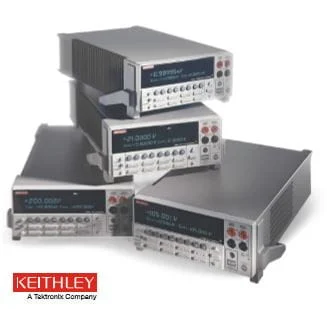

Keithley 2420 數字源表 中功率精密測試 源測量單元

一、品牌介紹

二、產品特點

• 多功能集成：整合電壓源、電流源、電壓表、電流表、歐姆表五種功能，無需多儀器組合搭建中功率測試系統，簡化操作流程，降低維護成本，節省工作臺空間。

• 中功率高精度：電壓量程覆蓋1μV至200V，電流范圍達10pA至3A，具備6?位分辨率與0.012%基礎測量精度，支持中功率場景下程控電流驅動與電壓測量鉗位的精密電阻測量。

• 四象限工作：可實現正/負電壓與正/負電流的源輸出及吸收，適配中功率二極管、電容等雙向特性器件的正反特性測試，滿足多元中功率測試需求。

• 高速測量與自動化：通過GPIB接口在4?數位時可達1700讀數/秒，內置比較器與可編程數字I/O接口，支持中功率器件快速分選與自動化測試控制，提升測試效率。

• 便捷軟件適配：兼容LabTracer 2.0 I-V曲線跟蹤軟件，可快速完成中功率器件I-V曲線繪制、數據分析與報告生成，降低中功率測試操作復雜度。

三、產品規格

• 電壓參數：量程±20V（3A）、±200V（300mA），編程精度達5μV（200mV量程），電壓調節精度為量程的0.01%，噪聲（10Hz-1MHz）低至10mV（峰峰值），適配中功率場景穩定輸出。

• 電流參數：量程覆蓋10pA至3A，編程精度達50pA（1μA量程），電流調節精度為量程的0.01%，支持雙極電流限制設置，保障中功率測試安全性。

• 功率與保護：最大輸出功率60W，支持用戶可選值過壓保護（公差5%），典型過沖量＜0.1%（滿量程階躍，電阻負載，10mA量程），具備完善的中功率保護機制。

• 測量精度：基礎測量精度0.012%，支持2線、4線遠程電壓源與測量sensing，溫度系數為±(0.15×精度規格)/℃（0°-18℃及28°-50℃），確保中功率環境下測量穩定性。

• 接口與通信：標配SCPI GPIB、RS-232及Keithley觸發鏈路接口，支持自動化測試系統集成，適配中功率測試自動化場景需求。

四、應用場景

• 半導體測試：適用于二極管、晶體管、集成電路等器件的伏安特性、擊穿電壓、漏電電流測試，為器件質量控制與性能優化提供數據支撐。

• 新材料研究：可精準測量納米材料、超導材料、高分子材料等的電學特性，滿足微小電流、電壓信號的高精度測量需求，助力材料研發分析。

• 新能源領域：用于電池充放電特性、超級電容器性能及太陽能電池發電特性測試，可測量容量、充放電效率、內阻等關鍵參數。

• 電子生產測試：適配生產線電子元件、電路板的快速檢測，通過高速測量與自動化控制實現批量產品分選，提升生產效率與產品合格率。

• 科研與教育：為高校實驗室、科研機構提供精密電氣測量工具，適配超導性、絕緣體特性等各類電學實驗場景，支持復雜測試方案實施。
