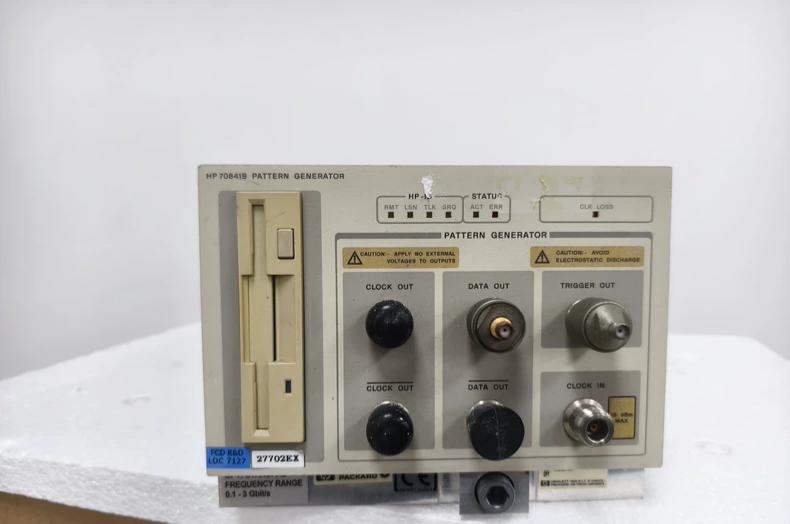

HP 70841B碼型發生器_高速誤碼測試模塊_惠普碼型發生器

1. 產品名稱

2. 產品特點

• 寬速率范圍覆蓋：碼型速率可在50Mb/s~3Gb/s之間靈活調節，默認支持2Gb/s標準輸出，適配不同速率等級的高速信號測試需求，通用性極強。

• 精準碼型生成：支持PRBS、固定碼型、自定義碼型等多種標準測試碼型，碼型生成精度高，邊沿抖動小，信號完整性優異，保障測試數據精準。

• 系統無縫適配：專為Agilent 71603B誤碼性能分析系統設計，可直接插入系統插槽使用，無需額外適配，快速組成完整誤碼測試系統。

• 高穩定輸出性能：采用惠普原廠高精度信號處理技術，碼型輸出穩定性強，抗干擾能力突出，可長時間連續工作，保障測試可靠性。

• 便捷操作適配：支持與誤碼分析系統協同控制，可通過系統主機設置碼型參數、速率調節，操作流程簡化，降低測試操作門檻。

• 靈活擴展能力：支持多模塊協同工作，可適配多通道測試場景，同時兼容惠普系列測試設備，系統集成擴展性強。

3. 產品規格

• 設備類型：高速碼型發生器模塊（誤碼測試專用）

• 碼型速率：50Mb/s~3Gb/s，默認輸出2Gb/s

• 支持碼型：PRBS碼（2^7-1、2^15-1、2^23-1）、固定碼型、自定義碼型

• 適配系統：Agilent 71603B誤碼性能分析系統

• 輸出接口：高速差分信號接口（符合Ethernet/FastEthernet標準）

• 信號幅度：可調節，最大輸出幅度2Vpp

• 邊沿抖動：≤5ps（典型值）

• 碼型占空比：45%~55%（可調節）

• 控制方式：通過適配系統主機遠程控制

• 通信接口：系統內部總線接口（與Agilent 71603B兼容）

• 供電方式：由適配系統主機供電，無需獨立電源

• 工作溫度：0℃~45℃

• 存儲溫度：-20℃~60℃

• 相對濕度：5%~95%（無冷凝）

• 機身材質：高精度金屬屏蔽外殼，抗干擾設計

• 機身尺寸：160mm×100mm×30mm（長×寬×高，模塊尺寸）

• 機身重量：≤500g

• 適配領域：光通信、數據通信高速信號測試

• 保護功能：過壓保護、過流保護、靜電保護

• 校準方式：支持與適配系統同步校準，校準周期≥12個月

4. 應用場景

• 光通信器件測試：適用于光模塊、光發射器、光接收器等高速光通信器件的誤碼性能測試，生成精準碼型信號，驗證器件信號傳輸質量。

• 數據通信系統驗證：用于以太網、光纖通道等數據通信系統的性能驗證，模擬高速數據傳輸場景，檢測系統誤碼率，保障系統傳輸穩定性。

• 誤碼性能測試：與Agilent 71603B誤碼分析系統組合，開展高速信號誤碼率測試，適配通信設備研發、生產及質檢全流程。

• 實驗室科研實驗：適配高校、科研院所的通信技術研發實驗，為高速信號傳輸、誤碼分析等實驗提供精準碼型信號支持，助力技術創新。

• 通信設備產線質檢：用于高速通信設備出廠前的質量檢測，批量測試設備誤碼性能，篩選不合格產品，提升產品合格率與質量穩定性。

• 高速電路測試：適用于高速集成電路、PCB板的信號完整性測試，生成高速碼型信號，檢測電路信號傳輸特性與抗干擾能力。
