1. 產品名稱

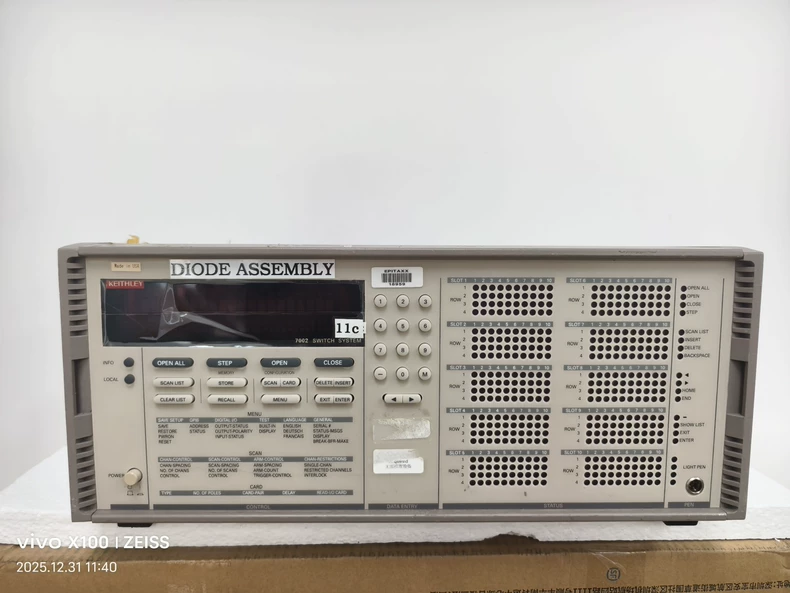

KEITHLEY 7002 模塊化開關系統
2. 產品特點
高密度通道設計:10個獨立插槽主機,支持多達400通道(雙刀)切換,通道密度高,可滿足大規模多通道測試需求,大幅提升測試效率。
高速掃描性能:搭配7015等高密度開關卡,掃描速度可達300通道/秒,切換響應迅速,精準完成多通道信號切換,適配高速自動測試場景。
多信號兼容適配:支持DC、RF和光信號開關能力,兼容多種信號類型測試,適配不同領域測試需求,通用性極強。
靈活模塊選配:支持30多種不同的開關/控制卡選擇,可根據測試場景靈活配置模塊,擴展性強,滿足多樣化測試需求。
便捷操作體驗:配備獨特的通道狀態互動式顯示,實時監控通道工作狀態;可選前面板控制光筆,操作精準便捷,降低操作門檻。
高效系統集成:可與數字表、數字源表等測試設備無縫組合,搭建自動測量系統,支持遠程控制與自動化集成,適配產線批量測試。
3. 產品規格
設備類型:模塊化程控開關系統(高密度)

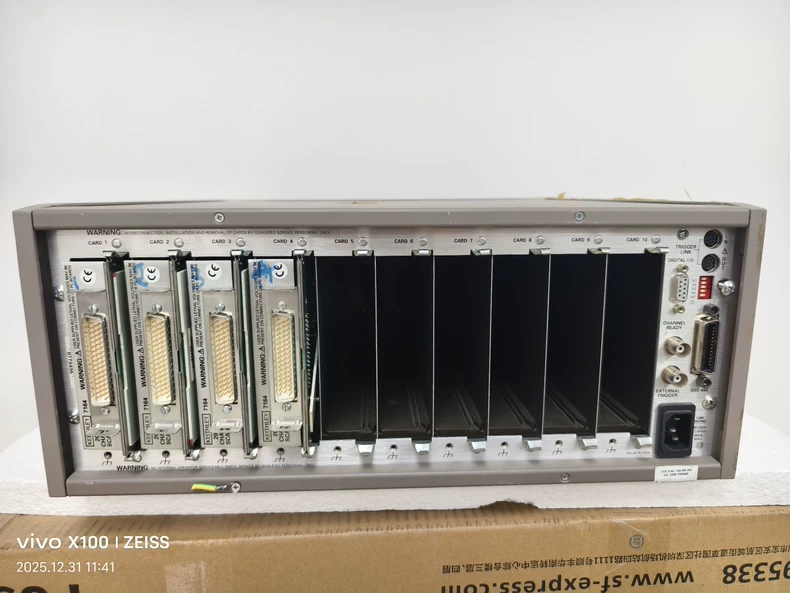

主機插槽:10個獨立插槽
最大通道數:400通道(雙刀配置)
掃描速度:可達300通道/秒(搭配7015、2001開關卡)
支持信號類型:DC、RF、光信號
兼容模塊:支持30多種開關/控制卡選配
顯示方式:通道狀態互動式顯示,實時監控通道工作狀態
控制方式:前面板操作、可選7078-PEN型可編程光筆
通信接口:GPIB(兼容IEEE-488.2)
適配電纜:7007-1/7007-2型雙層屏蔽高級GPIB接口電纜
觸發接口:支持DIN觸發連接(適配8501系列觸發電纜)
保護功能:過流保護、短路保護、通道隔離保護
集成能力:可與數字表、數字源表組合成自動測量系統
供電方式:AC 100V~240V,50/60Hz,功耗≤60W
工作溫度:0℃~45℃
存儲溫度:-20℃~60℃
相對濕度:5%~95%(無冷凝)
機身材質:高強度金屬外殼,抗干擾設計
機身尺寸:432mm×343mm×178mm(長×寬×高)
機身重量:≤10kg
適配設備:數字萬用表、數字源表、信號發生器
機架安裝:支持7002-RMK-1/2型機架安裝套件
4. 應用場景
電子器件測試:適用于半導體器件、集成電路等電子器件的多通道測試,快速切換測試通道,精準完成器件性能參數檢測,助力測試效率提升。
自動化產線測試:用于電子行業自動化產線批量測試,與數字表、源表組成自動測量系統,實現多通道同步測試,大幅提升產線測試產能。
實驗室科研實驗:適配高校、科研院所的電子測試、材料科學等領域?qū)嶒?yàn),多通道、多信號類型適配,為復雜實驗提供靈活的開關切換支持。
多通道數據采集:用于多通道數據采集系統,精準切換采集通道,保障數據采集的準確性與高效性,適配環境監測、工業控制等場景。
RF與光信號測試:支持RF、光信號切換,適用于通信器件、光電子組件的測試,模擬實際工作場景,驗證器件信號傳輸穩定性。
電子設備可靠性測試:用于電子設備的長時間可靠性測試,多通道循環切換測試,模擬設備不同工作狀態,驗證設備長期工作穩定性。
