YOKOGAWA AQ7290，橫河光時域反射儀，AQ7290系列OTDR，光纖測量?jī)x器

一、品牌介紹：

橫河電機（YOKOGAWA）深耕光電測量領域40余年，通過技術積累與經驗沉淀，成為光測試測量解決方案的重要供應商。始終秉持嚴苛的品質管控標準，專注于產品技術創新與用戶體驗優化，其光時域反射儀等產品憑借可靠性能與優質體驗，在光纖網絡建設與運維等領域擁有廣泛應用與良好口碑。

二、產品特點：

• 出色測量性能：具備更大動態范圍，較前代機型各波長動態范圍提升1-3dB，可測量更長距離光纖；事件點檢測性能優異，事件盲區≤0.6m、衰減盲區≤2.5m，能分離間隔更小的事件點；支持高反射模式實時測量，可捕捉長距離線路和多路分路器細節；

• 多型號適配需求：提供6種OTDR型號選擇，涵蓋2-3種波長、1-2個端口配置，動態范圍35-45dB，滿足從FTTH安裝到100km以上長距離測量的廣泛需求，部分型號支持128路分路器測量；

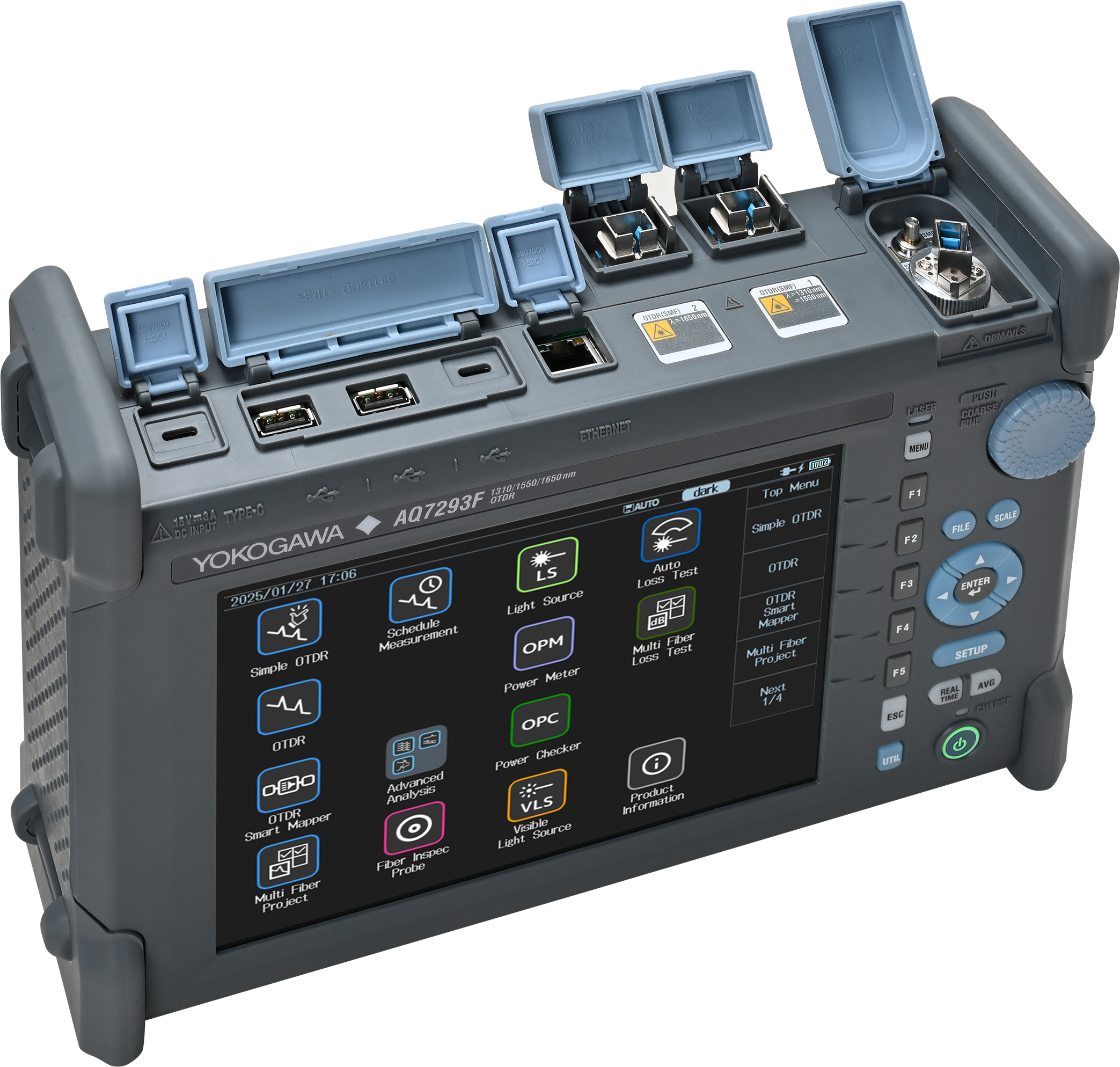

• 直觀便捷操作：配備8.4英寸高亮度彩色LCD觸摸屏，支持多點觸控，操作體驗類似智能手機；新增簡易OTDR模式，參數設置集中一屏，適配不同水平用戶，也可禁用觸摸屏使用硬件按鍵操作；

• 高效多任務工作：支持多達2000根光纖的多光纖測量，通過Smart Mapper可自動執行多個測量與分析；可同步運行穩定光源、光功率計等多種功能，減少測量空閑時間，提升工作效率；

• 靈活遠程控制：支持外接無線LAN適配器，實現遠程操作與數據查看，單人即可完成現場測試工作，節省人力成本，可在辦公室或家中遠程協助現場測試；

• 可靠供電與存儲：支持USB Type-C供電（需45W及以上USB電源傳輸2.0及更高版本適配器），可使用移動電源應急供電；內置1GB存儲器，最多可存儲60000個波形，支持SD卡擴展至2TB。

•


• 型號配置：涵蓋AQ7292A、AQ7293A、AQ7294A、AQ7293F、AQ7293H、AQ7294H等6種型號，波長數量2-3種（1310/1550nm為基礎波長，部分型號含1625/1650nm），端口數1-2個；

• 動態范圍：1310nm波長下37-45dB，1550nm波長下35-45dB，1625/1650nm波長下38-43dB（不同型號略有差異）；

• 盲區指標：事件盲區≤0.6m，衰減盲區≤2.5m；

• 顯示方式：8.4英寸高亮度彩色LCD觸摸屏，支持多點觸控與硬件按鍵雙操作模式；

• 存儲容量：內置1GB，最多存儲60000個波形，支持SD卡擴展至2TB；

• 通信與傳輸：支持無線LAN（外接適配器）、以太網、USB接口，可通過數據傳輸軟件將文件保存至云存儲或發送電子郵件；

• 供電方式：USB Type-C供電，兼容移動電源應急供電；

• 工作環境：溫度5 ~ 40℃，濕度20% ~ 80%（無凝露）；

• 多語言支持：含中文、英語、法語、德語、西班牙語等多種顯示語言。

•


• 光纖網絡安裝施工：適用于FTTH接入網、城域網等各類光纖網絡的施工安裝測試，精準檢測光纖鏈路連接質量、定位連接點問題，保障安裝質量；

• 長距離光纖運維：可對100km以上長距離骨干光纖網絡進行測量維護，支持高達128路分路器的PON網絡測量，適配核心網運維需求；

• 光纖通信設備研發檢測：為光纖通信設備研發企業提供精準的光纖鏈路參數測量數據，助力產品性能優化與質量驗證；

• 日常光纖網絡檢修：用于電信運營商、廣電等行業的光纖網絡日常故障排查與性能監測，快速定位光纖斷點、損耗點，保障網絡穩定運行；

• 科研與教學實驗：為高校、科研機構的光纖通信相關研究提供可靠的測量設備支持，助力科研項目推進與光纖測量技術教學實踐。

•
