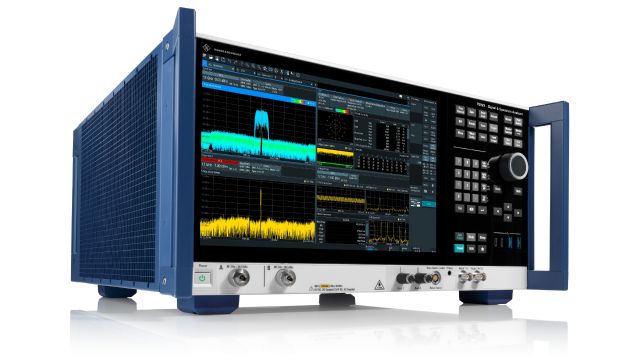

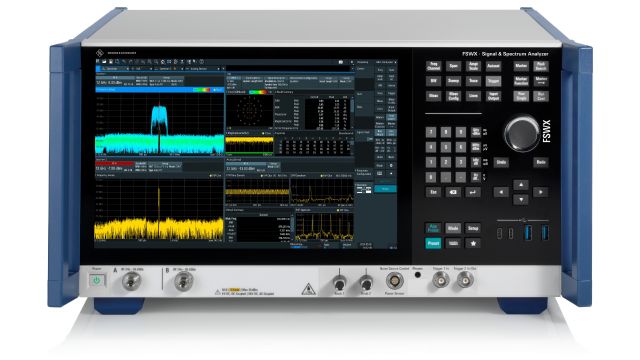

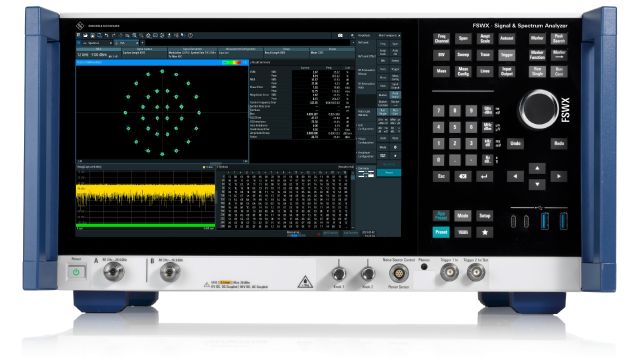

R&S FSWX 信號與頻譜分析儀 | 10Hz-67GHz 1GHz 實時帶寬復雜信號分析方案

（一）品牌介紹

• 羅德與施瓦茨（Rohde & Schwarz）是專注于測試與測量、通信、cybersecurity 解決方案的提供商，擁有超過 85 年的技術積累。

• 品牌長期為航空航天、國防、通信、電子等高端領域提供創新、可靠的技術產品，其信號與頻譜分析設備以寬頻覆蓋、高測試精度及復雜信號處理能力，獲得全球?qū)I(yè)用戶認可。

（二）產品特點

1. 超寬頻率與大實時帶寬：頻率范圍覆蓋 10Hz-67GHz，可適配從低頻到毫米波頻段的信號測試需求；1GHz 實時帶寬搭配 < 1μs（1GHz 帶寬）的捕捉時間，能快速捕捉納秒級瞬態信號，避免復雜信號遺漏，滿足動態信號分析需求。

2. 高精度信號解析：相位噪聲 <-115dBc/Hz（1GHz,10kHz 偏置），可精準區分鄰近頻率信號；DANL<-170dBm/Hz，能有效檢測微弱信號；動態范圍達 165dB，可在強干擾環境中提取目標信號，保障復雜場景下的測試精度。

3. 多場景信號解調：支持 5G NR、雷達脈沖等多種信號解調，可深度分析通信、雷達系統的信號特征，如 5G 信號的調制質量、雷達脈沖的參數穩定性，適配不同領域的專項測試需求。

4. EMI 測試適配：具備 EMI 預兼容測試能力，可提前檢測設備的電磁干擾水平，輔助研發人員優化產品電磁兼容性，減少后期合規測試返工，提升研發效率。

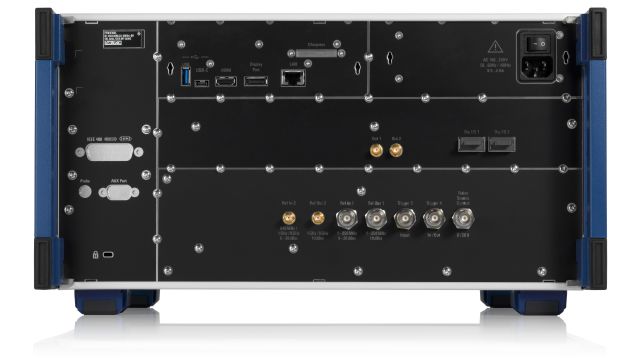

5. 靈活數據交互：配備 LAN、USB、光口等多種接口，可實現與計算機、存儲設備的高速數據傳輸，支持遠程控制與測試數據實時共享，適配實驗室自動化測試系統搭建。

（三）產品規格

（四）應用場景

1. 航空航天與國防領域：用于雷達系統、衛星通信設備的信號分析，檢測雷達脈沖信號的參數穩定性、衛星通信信號的調制質量，排查復雜電磁環境中的干擾源，保障航空航天設備的通信與探測性能。

2. 5G 通信研發與測試場景：對 5G NR 基站、終端設備的信號進行解調分析，評估信號調制精度、頻譜效率，輔助研發人員優化 5G 設備性能，同時可測試 5G 系統的電磁兼容性，確保符合行業標準。

3. 電子設備 EMI 預兼容測試場景：在電子設備（如醫療設備、工業控制設備）研發階段，開展 EMI 預兼容測試，提前發現設備的電磁干擾問題，通過調整電路設計降低干擾，避免產品上市后因電磁兼容問題被召回。

4. 毫米波技術研發場景：針對 60GHz 等毫米波頻段的通信、傳感技術研發，利用設備 10Hz-67GHz 的寬頻覆蓋，測試毫米波信號的傳輸特性、衰減情況，為毫米波技術的產品化提供數據支撐。

5. 復雜電磁環境監測場景：在無線電管理、電磁環境評估等領域，監測特定區域的電磁信號分布，捕捉瞬態干擾信號，分析干擾源特征，為頻譜規劃與干擾治理提供依據。
