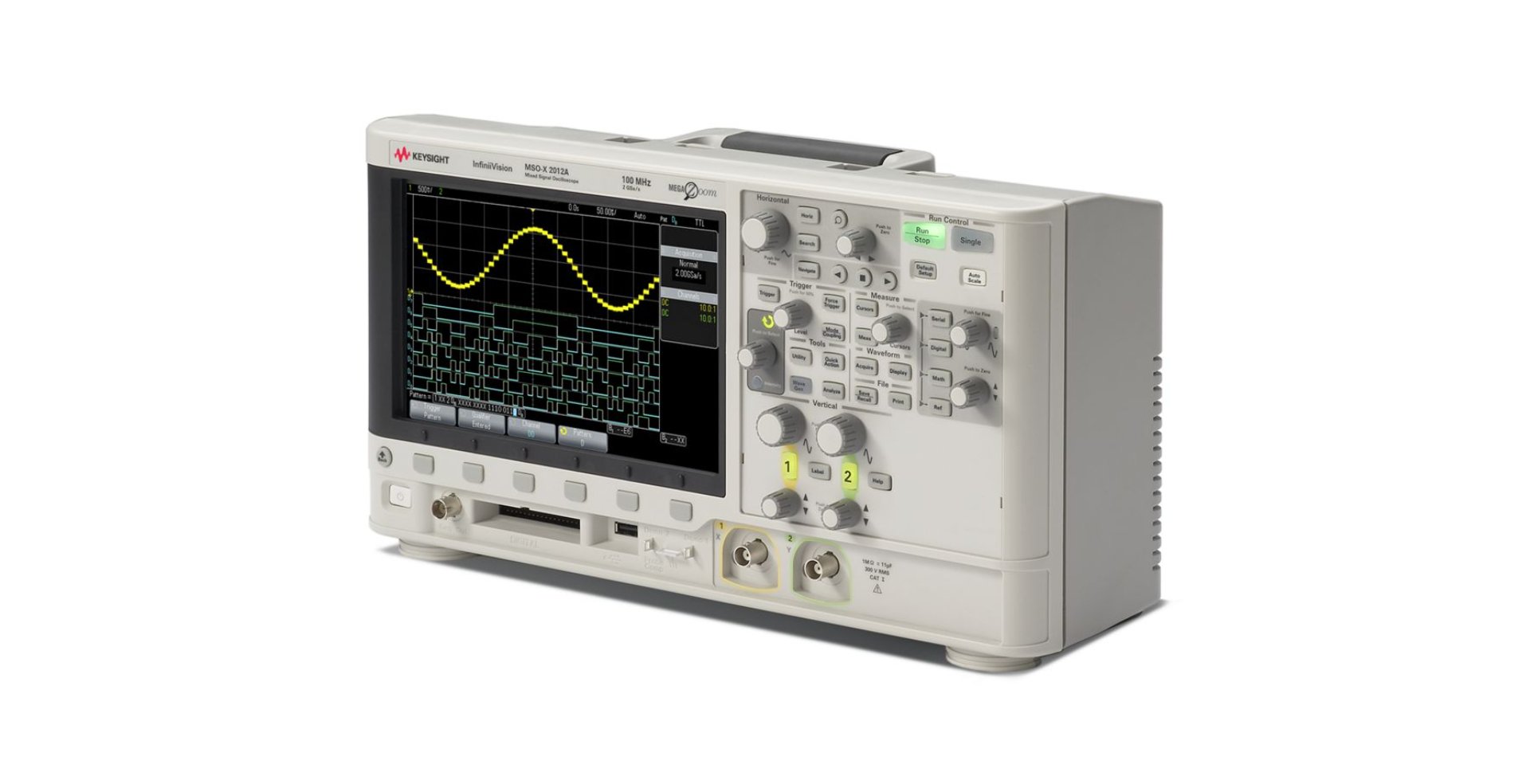

Keysight MSOX2012A 混合信號示波器 - 100MHz 經濟型中低速調試儀器
Keysight MSOX2012A 混合信號示波器 - 100MHz 經濟型中低速調試儀器
中低速信號適配硬件：配備 100MHz 帶寬與 2GSa/s 采樣率，可精準捕獲中低速電子信號（如嵌入式系統控制信號、電源輸出信號），保障測試數據準確性；集成 2 個模擬通道 + 16 個數字通道，支持模擬與數字信號同步采集分析，適配混合信號系統的復雜測試場景，滿足多模塊聯動調試需求。
直觀智能操作：搭載 8.5 英寸電容觸摸屏，顯示清晰、觸控靈敏，搭配 Infiniivision 操作系統，界面邏輯清晰，可快速調用通道設置、協議解碼、波形分析等功能；支持自定義操作快捷鍵，降低復雜測試場景的操作門檻，新手與專業工程師均可高效使用，提升測試效率。
實用功能集成：支持 I2C、SPI、UART 等常見串行總線解碼，可精準捕獲協議異常信號并解析數據，快速定位通信故障，減少調試時間；可選配 WaveGen 20MHz 內置函數發生器，可生成正弦波、方波、三角波等基礎測試波形，無需額外搭配外部儀器，降低測試成本與設備占用空間；具備多參數自動測量功能，涵蓋電壓、頻率、周期等關鍵指標，減少手動計算誤差，提升數據準確性。
經濟實用定位：以經濟型價格提供可靠的混合信號分析能力，在保障核心性能的同時控制采購成本，適配預算有限但需混合信號測試的用戶（如中小型企業研發部門、院校實驗室）；機身設計緊湊，占用桌面空間小，適配實驗室、工作臺等多種場景放置，便于設備布局與移動。
規格類別 | 具體參數 |
帶寬 | 100MHz（模擬通道） |
實時采樣率 | 2GSa/s（模擬通道） |
模擬輸入通道 | 2 通道 |
數字輸入通道 | 16 通道 |
顯示屏 | 8.5 英寸電容觸摸屏，搭配 Infiniivision 操作系統 |
觸發功能 | 支持邊沿觸發、脈沖觸發、串行總線觸發等多種觸發模式 |
協議解碼 | 支持 I2C、SPI、UART 等串行總線解碼 |
內置函數發生器 | 可選配 WaveGen 20MHz 函數發生器，可生成正弦波、方波、三角波等基礎波形 |
測量功能 | 自動測量（電壓峰峰值 / 平均值 / 最大值 / 最小值、頻率、周期、占空比等） |
存儲類型 | 數字存儲，支持波形數據存儲與導出 |
機身設計 | 緊湊機身，適配多場景放置 |
適用場景 | 嵌入式設計、電源分析、教育實驗等中低速信號調試場景 |
嵌入式設計調試：適用于中小型嵌入式系統（如物聯網終端、智能傳感器模塊）的設計與調試，2 模擬通道可測試傳感器模擬信號、電源供電信號，16 數字通道可監測 MCU 與外設的數字通信信號，結合串行總線解碼快速定位通信異常，保障嵌入式系統穩定運行，提升研發效率。
電源分析場景：可用于電源模塊（如線性穩壓器、DC-DC 轉換器）的性能測試，通過模擬通道捕獲電源輸出電壓紋波、噪聲等信號，數字通道監測電源控制芯片的使能信號、PWM 驅動信號，分析電源穩定性與控制邏輯匹配度，為電源設計優化提供數據支持。
教育實驗教學：適配工程院校 “混合信號測試技術”“嵌入式系統實驗” 等課程，幫助學生掌握模擬與數字信號同步分析方法、串行協議解碼原理，通過實操理解中低速混合信號系統的工作機制，提升多信號分析與故障排查的專業技能。
小型電子設備維修：適用于消費電子（如智能家居控制器、小型家電主板）、工業控制小型設備的維修檢測，通過 2 模擬 + 16 數字通道同步測試，快速定位 “模擬電路故障（如電壓異常）” 或 “數字邏輯問題（如通信中斷）”，結合協議解碼精準排查故障點，提升維修準確性與效率。
