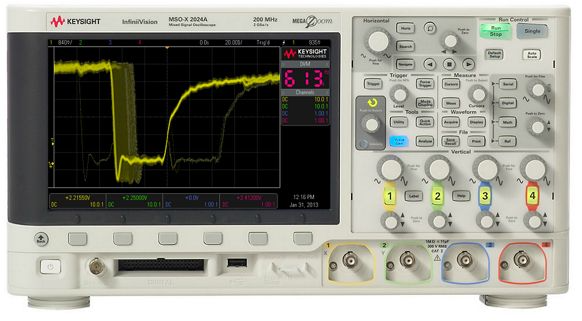

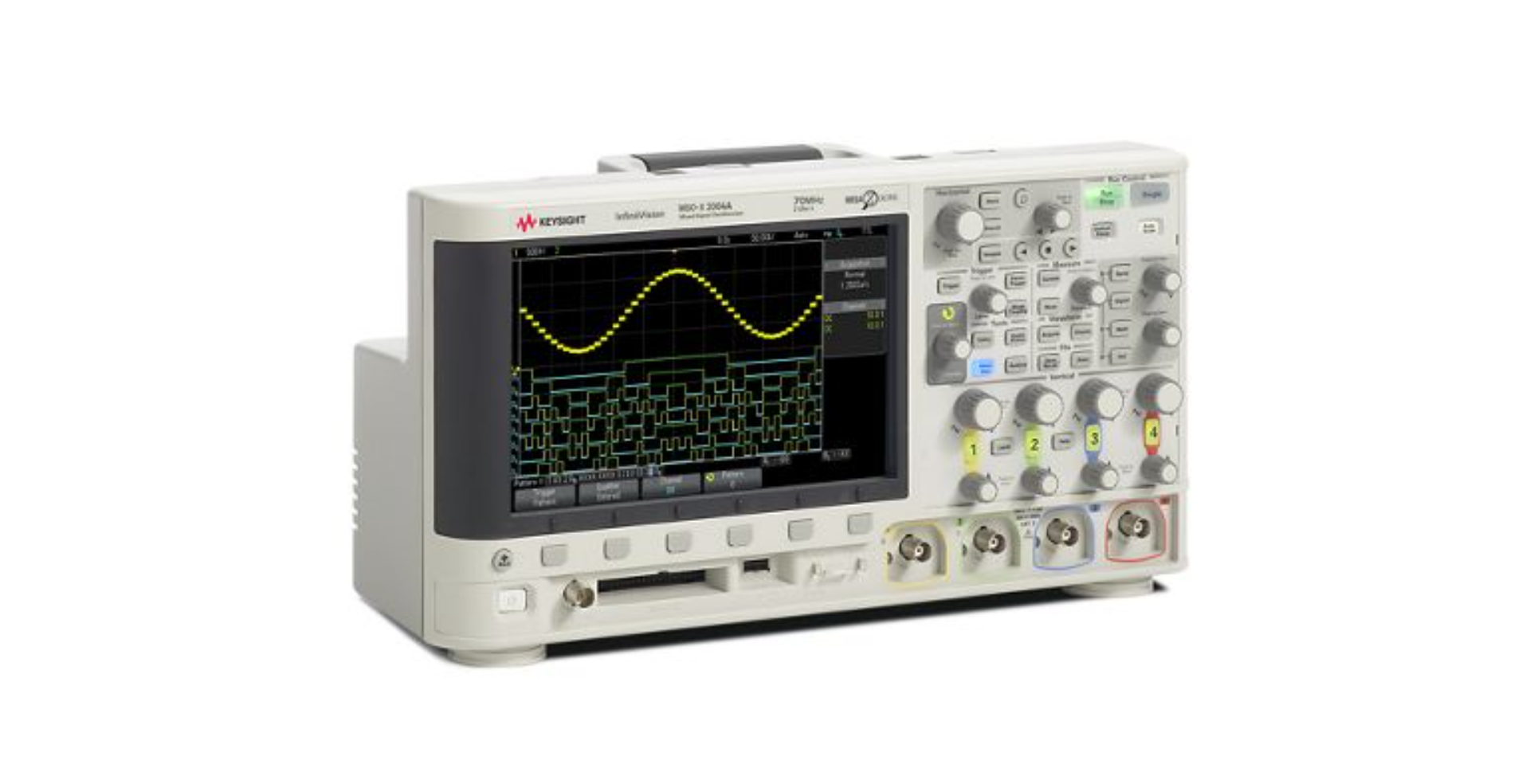

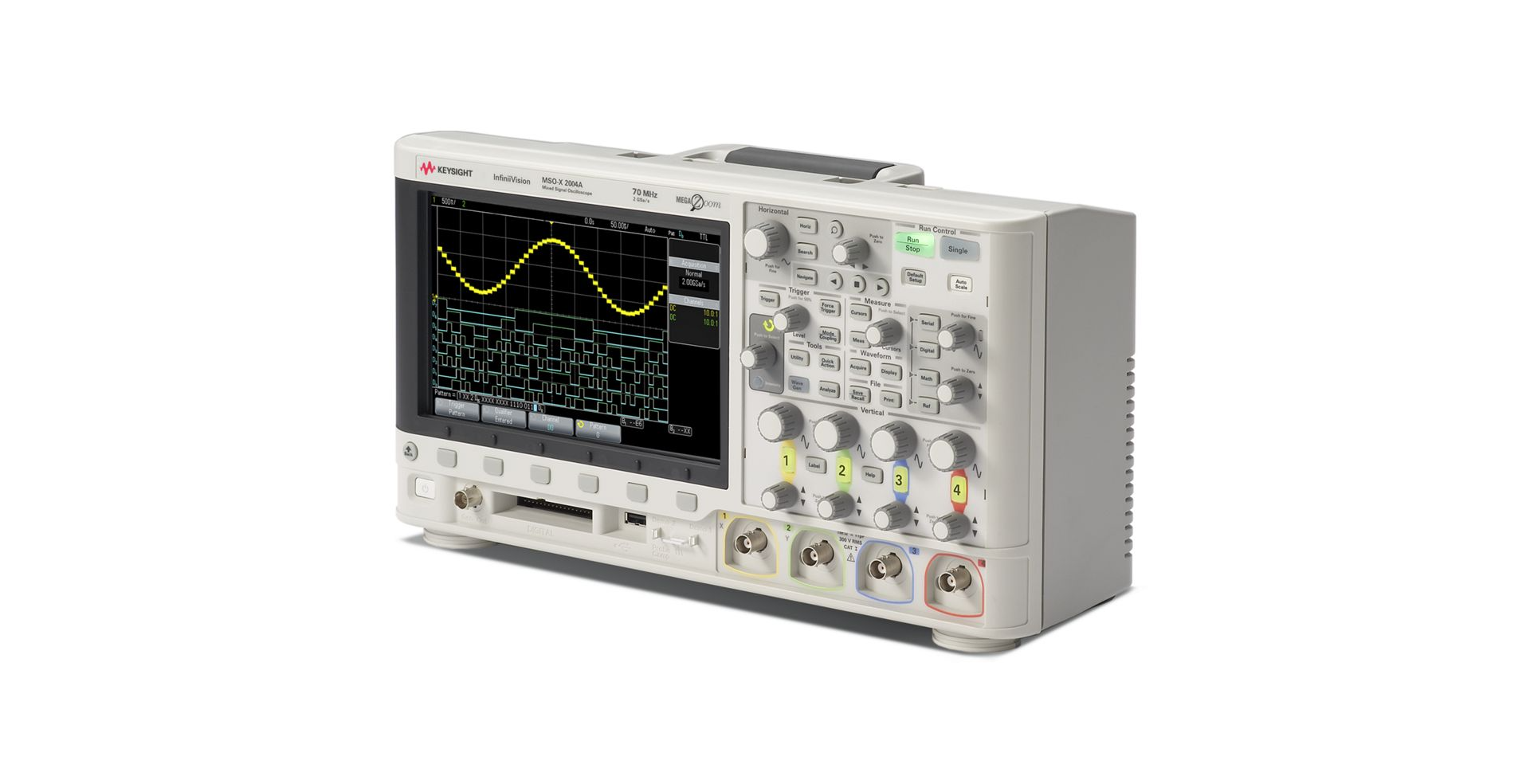

Keysight MSOX2004A 混合信號示波器 4 模擬通道 16 數字通道 70MHz 帶寬
Keysight MSOX2004A 混合信號示波器 4 模擬通道 16 數字通道 70MHz 帶寬
多通道硬件配置：配備 4 個模擬通道（70MHz 帶寬 / 1GSa/s 采樣率）與 16 個數字通道，可同步采集、分析模擬與數字信號，適配嵌入式系統中多模塊聯動的復雜測試場景；70MHz 帶寬與 1GSa/s 采樣率組合，能精準捕獲中低速混合信號，保障測試數據準確性，滿足多通道信號同步監測需求。
便捷操作體驗：采用 8.5 英寸電容觸摸屏，顯示清晰、觸控靈敏，界面布局簡潔合理，可快速調用通道設置、協議解碼等功能；無需復雜操作流程，新手與專業工程師均可高效上手，提升測試效率。
實用功能集成：支持 I2C、SPI、UART 等常見串行總線的觸發與解碼，可精準捕獲協議異常信號并解析數據，快速定位通信故障；可選配 WaveGen 20MHz 內置函數發生器，可生成正弦波、方波、三角波等基礎測試波形，無需額外搭配儀器，降低測試成本；擁有 4Mpts 深度存儲設計，可留存更長時間的信號數據，便于后續細致分析信號變化規律。
經濟高性?xún)r(jià)比：以入門級價格提供中端混合信號示波器的多通道分析功能，在保障核心性能的同時控制采購成本，適配預算有限但需多通道測試的用戶（如中小型企業、院校實驗室）；緊湊機身設計，占用桌面空間小，適配實驗室、工作臺等多種場景放置。
規格類別 | 具體參數 |
帶寬 | 70MHz（模擬通道） |
實時采樣率 | 1GSa/s（模擬通道） |
模擬輸入通道 | 4 通道 |
數字輸入通道 | 16 通道 |
顯示屏 | 8.5 英寸電容觸摸屏 |
存儲深度 | 4Mpts |
觸發功能 | 支持邊沿觸發、脈沖觸發、串行總線觸發等多種觸發模式 |
協議解碼 | 支持 I2C、SPI、UART 等串行總線觸發與解碼 |
內置函數發生器 | 可選配 WaveGen 20MHz 函數發生器，可生成正弦波、方波、三角波等基礎波形 |
測量功能 | 自動測量（電壓峰峰值 / 平均值 / 最大值 / 最小值、頻率、周期、占空比等） |
存儲類型 | 數字存儲，支持波形數據存儲與導出 |
機身設計 | 緊湊機身，適配多場景放置 |
價格定位 | 入門級價格，提供中端混合信號分析功能 |

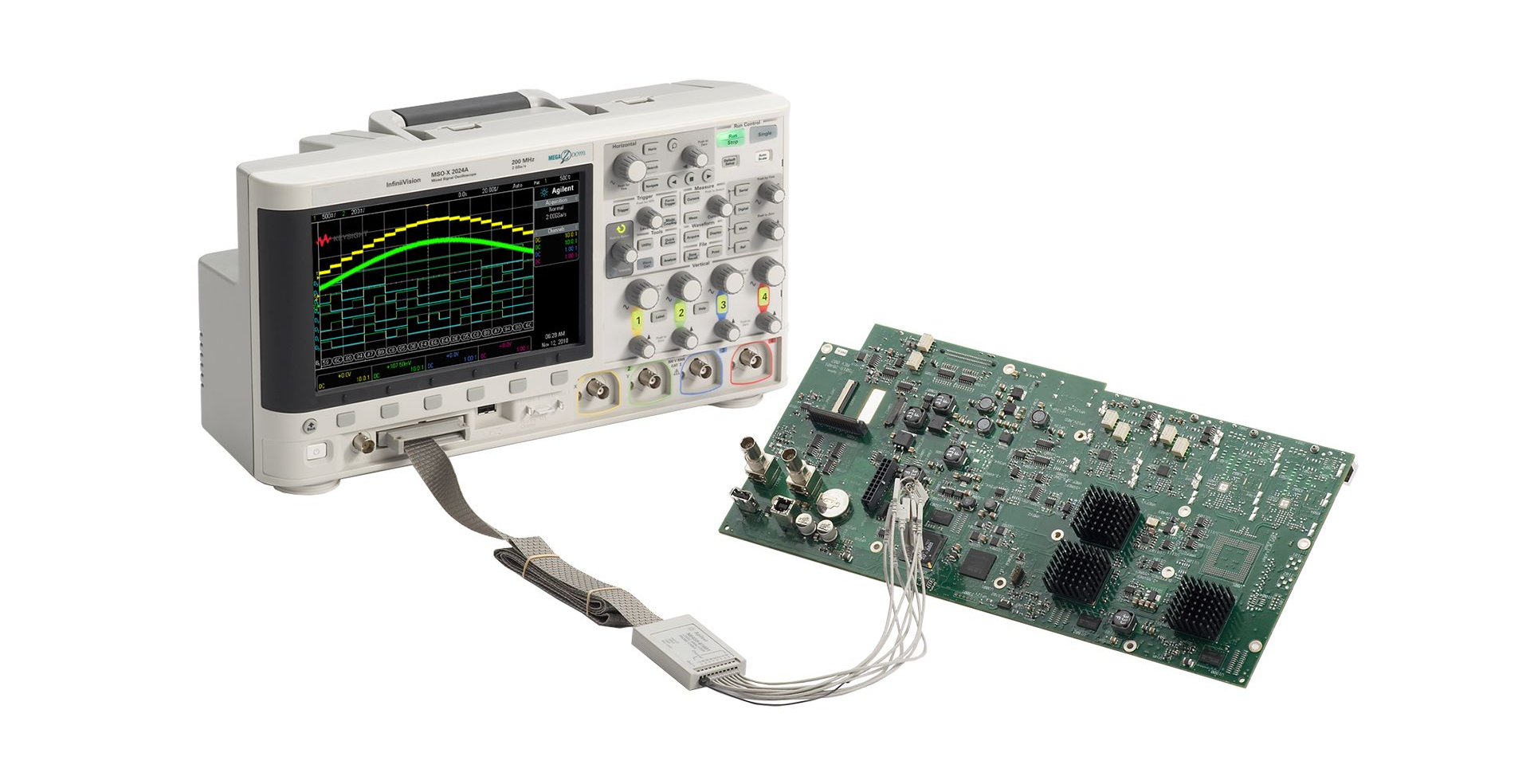

嵌入式系統調試：適用于中小型嵌入式系統（如物聯網網關、智能控制器）的設計與調試，4 模擬 + 16 數字通道可同步測試傳感器模擬信號、MCU 數字控制信號及外設通信信號，通過串行總線解碼快速定位通信異常，保障嵌入式系統穩定運行，提升研發效率。
教育實驗教學：適配工程院校 “混合信號測試”“嵌入式系統原理” 等課程，幫助學生掌握多通道信號同步采集、串行協議分析方法，通過實操理解復雜電子系統工作機制，提升多信號分析與故障排查的專業技能。
小型電子設備研發：滿足消費電子（如智能家居模塊、可穿戴設備）、工業控制小型設備的研發測試需求，多通道設計可同時監測設備內部多模塊信號，4Mpts 深度存儲便于分析信號時序關系，驗證研發方案可行性。
電子設備維修檢測：適用于多模塊電子設備（如小型工業控制器、復雜家電主板）的維修，通過 4 模擬 + 16 數字通道同步測試，快速定位 “模擬電路故障” 或 “數字邏輯問題”，結合協議解碼排查通信故障，提升維修準確性與效率。
