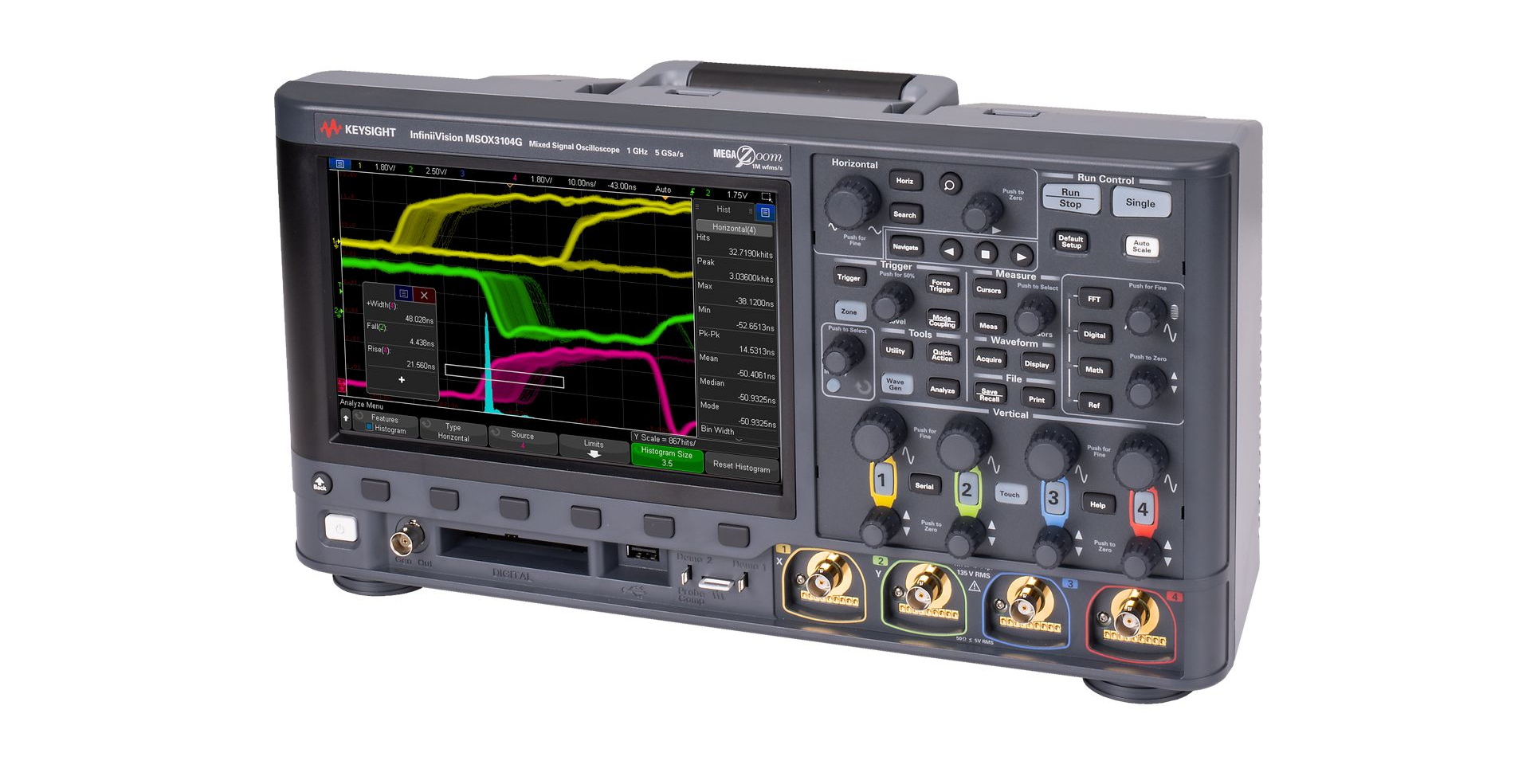

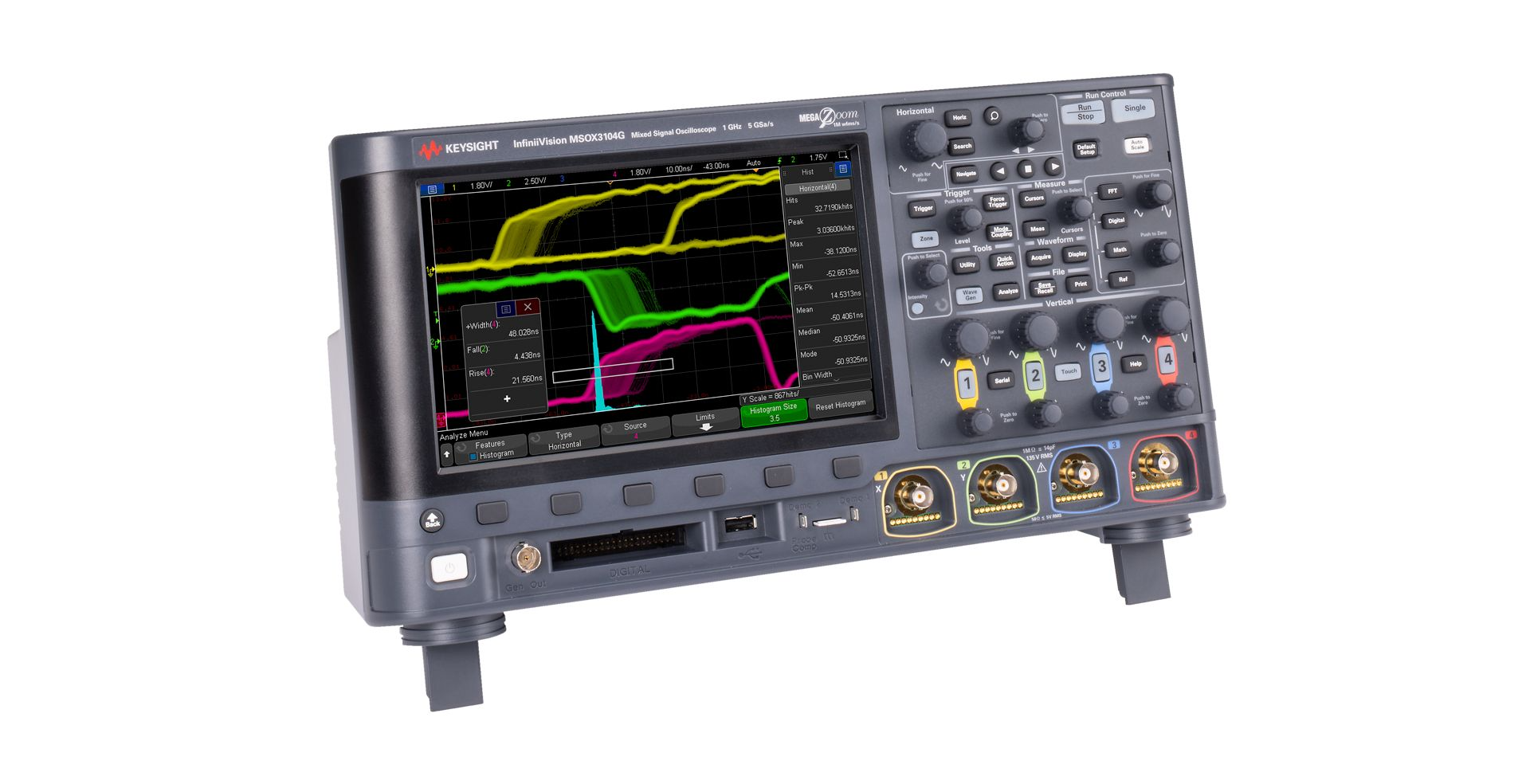

Keysight MSOX3012G 數字示波器 - 100MHz 帶寬 + 2 模擬通道 + 16 數字通道，高捕獲率測試優選
Keysight MSOX3012G 數字示波器 - 100MHz 帶寬 + 2 模擬通道 + 16 數字通道，高捕獲率測試優選
高效信號采集：100MHz 模擬帶寬覆蓋中低頻測試場景，2 個模擬通道 + 16 個數字通道（MSO 功能）同步采集，搭配 2GSa/s 實時采樣率，精準捕捉模擬與數字信號細節，滿足混合信號測試需求。
大屏便捷操作：10.1 英寸電容觸摸屏支持流暢觸控，界面布局清晰，可快速切換功能與調整參數，無需復雜操作即可上手，大幅提升測試效率。
多功能集成：內置 WaveGen 20MHz 函數發生器，無需額外設備即可生成標準波形，實現信號激勵與采集一體化；支持 I2C、SPI、UART 協議觸發與解碼，可精準定位通信故障，簡化調試流程。
高存儲與捕獲能力：8Mpts 存儲深度可長時間記錄信號數據，便于后續細致分析；>50,000wfms/s 波形捕獲率，能快速捕捉偶發異常信號，避免測試遺漏。
廣泛場景適配：兼顧性能與實用性，機身設計適配實驗室固定測試與現場移動測試，可滿足嵌入式研發、電源分析、教育實驗等多場景使用需求。
規格類別 | 具體參數 |
模擬帶寬 | 100MHz |
采樣率 | 2GSa/s（實時） |
通道配置 | 2 路模擬通道 + 16 路數字通道（MSO 功能） |
顯示屏 | 10.1 英寸電容觸摸屏 |
內置函數發生器 | WaveGen 20MHz |
協議支持 | I2C、SPI、UART（觸發與解碼） |
存儲深度 | 8Mpts |
波形捕獲率 | >50,000wfms/s |
核心功能 | 混合信號采集、協議分析、函數發生 |
嵌入式系統研發調試：2+16 通道配置可同步采集微控制器的模擬供電與數字通信信號，支持 I2C/SPI/UART 協議觸發與解碼，快速定位數據傳輸錯誤、時序異常等問題，適用于物聯網模塊、工業控制設備研發。
電源完整性分析：100MHz 帶寬與高采樣率可精準測量電源輸出紋波、噪聲及動態響應，結合模擬通道的高精度采集，評估電源穩定性，適配消費電子、汽車電子領域電源模塊測試。
教育與實驗室教學：10.1 英寸觸屏操作直觀，集成函數發生器與協議解碼功能，可演示信號采集、波形生成、協議分析等實驗內容，適配高校電子信息、自動化專業的示波器教學與實訓。
中小規模生產測試：高波形捕獲率可快速篩查產品信號異常，8Mpts 存儲深度便于追溯測試數據，緊湊設計適配生產線移動測試，提升產品出廠檢測效率與合格率。
