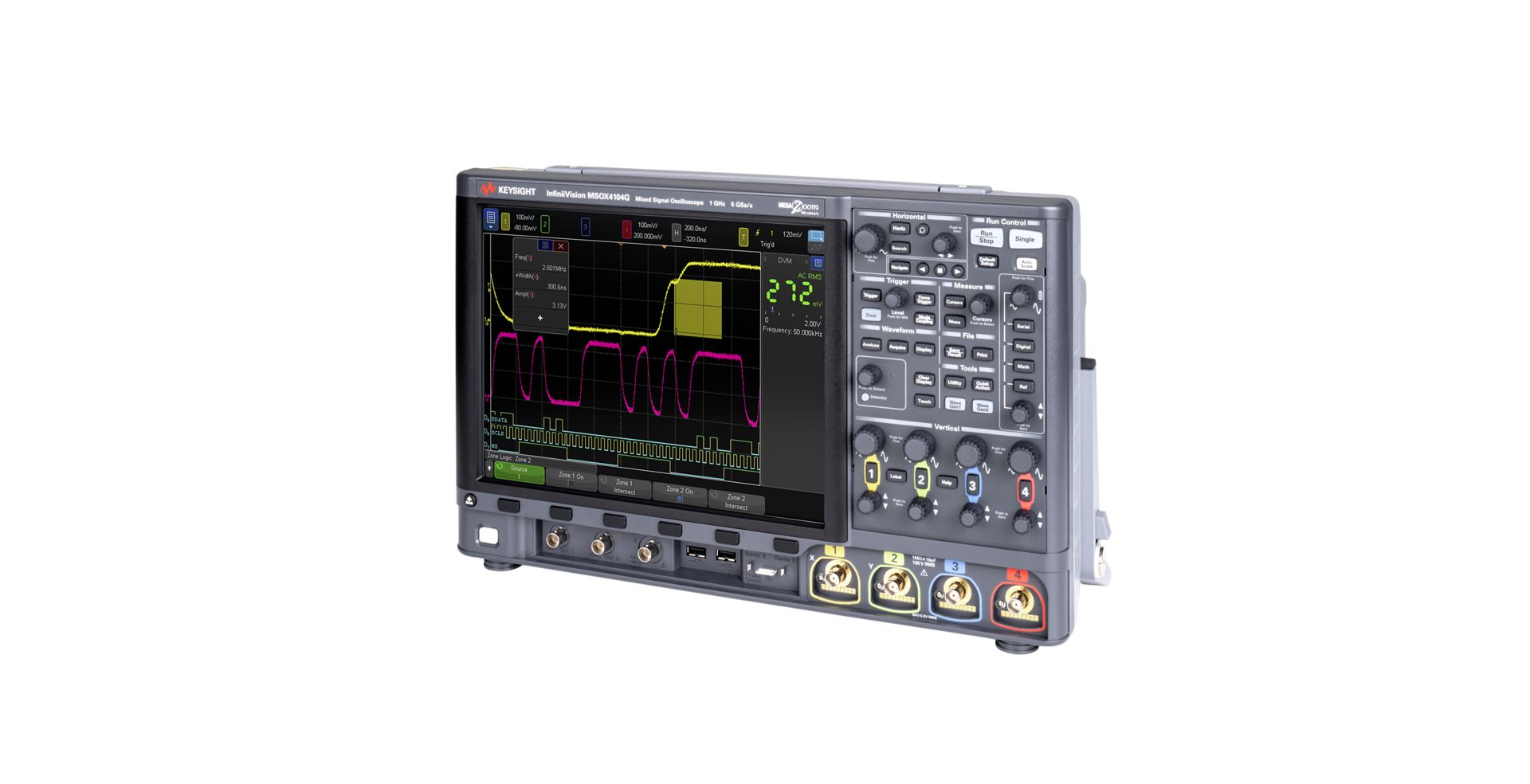

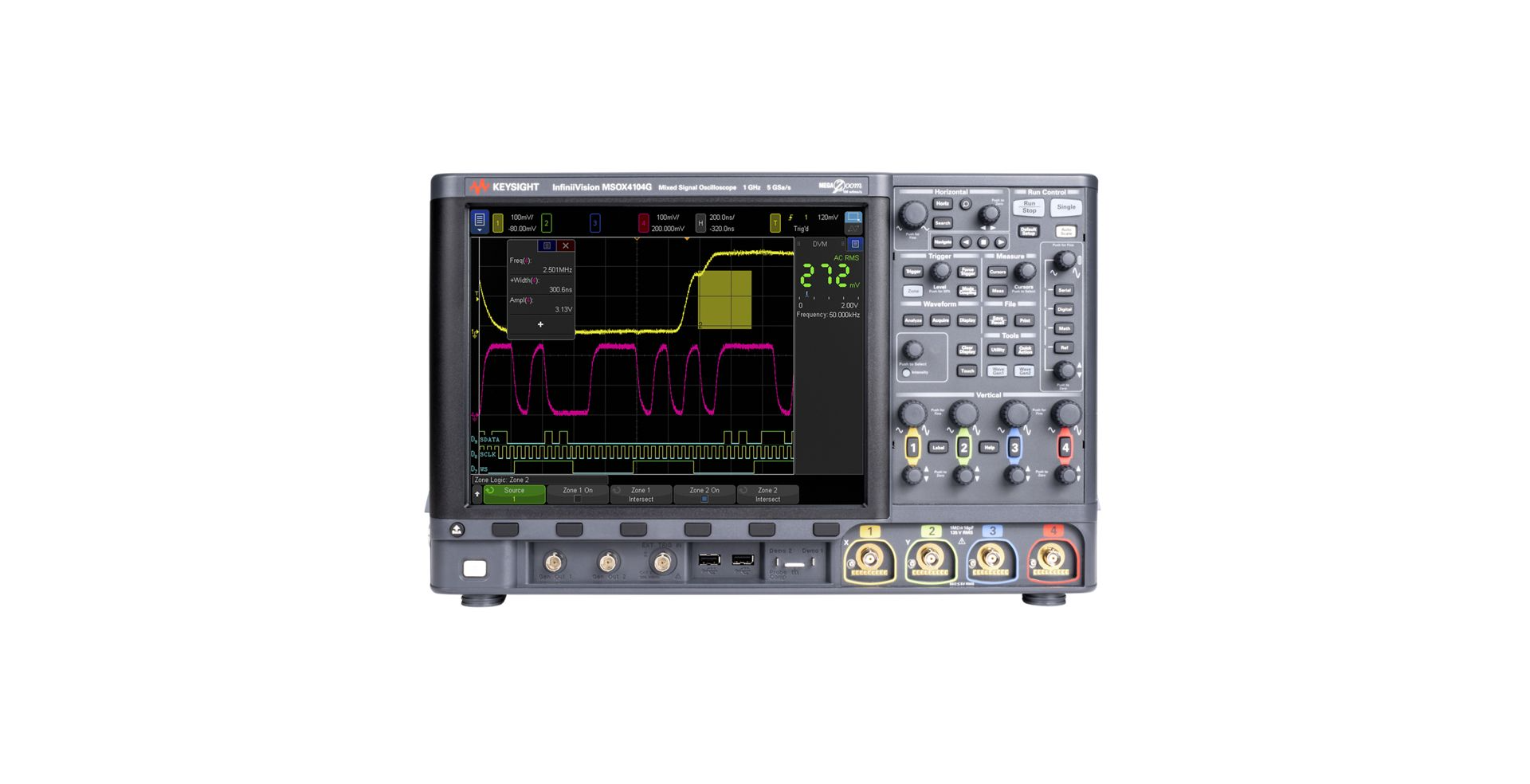

Keysight MSOX4034G 350MHz 高性能混合信號示波器
Keysight MSOX4034G 350MHz 高性能混合信號示波器
高效信號捕獲：具備 350MHz 帶寬與 5GSa/s 采樣率，可快速、精準捕獲中高速信號，避免信號混疊與失真，清晰呈現信號的邊沿、過沖、振鈴等瞬態特征，滿足多樣化測試場景對信號捕獲精度的需求。
多通道協同分析：支持 4 個模擬通道與 16 個數字通道同步采集與分析，可同時監測模擬信號（如電源電壓、傳感器輸出）與數字信號（如控制指令、總線數據），便于發現信號間關聯問題，高效排查混合信號系統故障。
豐富功能集成：支持多種高級觸發功能（如邊沿、碼型、脈沖寬度、超時觸發）與自動測量功能，簡化測試操作；集成 I2C/SPI/UART 等協議分析，可快速解析總線數據，定位通信問題；可選配 WaveGen 內置函數發生器，無需額外設備，降低測試成本。
便捷操作體驗：采用 12.1 英寸大尺寸電容觸摸屏，支持手勢縮放、拖拽等操作，參數設置與波形調整直觀簡便；界面設計簡潔易懂，新手用戶也能快速上手，兼顧專業性與易用性。
靈活空間適配：采用緊湊機身設計，相比同級別產品體積更小，有效節省實驗室、工作臺或教學場景的空間，提升場地利用率，適配不同使用環境需求。
技術參數 | 具體指標 |
帶寬（模擬通道） | 350MHz |
模擬通道數量 | 4 個 |
數字通道數量 | 16 個 |
實時采樣率 | 5GSa/s |
存儲深度 | 每通道最大 2Mpts（典型值） |
垂直靈敏度范圍 | 1mV/div - 10V/div（1MΩ 阻抗） |
垂直測量精度 | ±3%（典型值，25℃環境下） |
觸發類型 | 邊沿觸發、碼型觸發、脈沖寬度觸發、超時觸發、協議觸發等 |
協議解碼支持 | I2C、SPI、UART、CAN、LIN 等（可選配擴展） |
可選配置 | WaveGen 內置函數發生器（波形類型：正弦波、方波、三角波、鋸齒波等） |
顯示屏幕 | 12.1 英寸電容觸摸屏，分辨率 1280×800 |
接口配置 | USB 3.0（2 個，用于數據傳輸與外設連接）、LAN（LXI-C，支持遠程控制）、GPIB（可選，用于兼容 legacy 系統）、HDMI 輸出（用于外接顯示） |
機身尺寸（寬 × 高 × 深） | 約 350mm×155mm×330mm |
機身重量 | 約 7.5kg |
工作環境溫度 | 0℃ - 40℃ |
存儲環境溫度 | -20℃ - 65℃ |
質保期限 | 3 年 |
嵌入式系統調試：在嵌入式芯片、MCU/MPU、物聯網設備調試中，同步采集模擬供電信號（如 3.3V/5V 電源紋波）與數字控制信號（如 GPIO 引腳電平、SPI 總線數據），通過高級觸發定位偶發故障，借助協議解碼解析通信數據，快速排查硬件與軟件問題，提升調試效率。
電源分析測試：針對開關電源、線性電源、電源管理模塊等產品，利用自動測量功能精準測試電源輸出紋波、噪聲、電壓穩定度等參數，分析電源性能，助力工程師優化電源設計，確保供電穩定性，滿足下游電路用電需求。
教育實驗教學：在電子信息、自動化等專業的教學實驗中，憑借簡潔的操作界面、清晰的波形顯示及豐富功能，幫助學生理解示波器工作原理，掌握信號測量、協議分析等基礎技能，適配從基礎實驗到進階項目的教學需求。
工業電子研發：在工業傳感器、PLC 模塊、小型控制設備研發中，監測模擬傳感器信號（如溫度、壓力信號）與數字控制信號（如 PWM 驅動信號），通過高采樣率捕獲信號動態變化，評估設備性能，確保產品滿足工業場景可靠性要求。
消費電子測試：用于小型消費電子產品（如智能穿戴設備、智能家居傳感器）的硬件測試，檢測電源模塊、數據傳輸接口的信號質量，排查信號干擾導致的功能異常，保障產品在日常使用中的穩定性與使用壽命。
