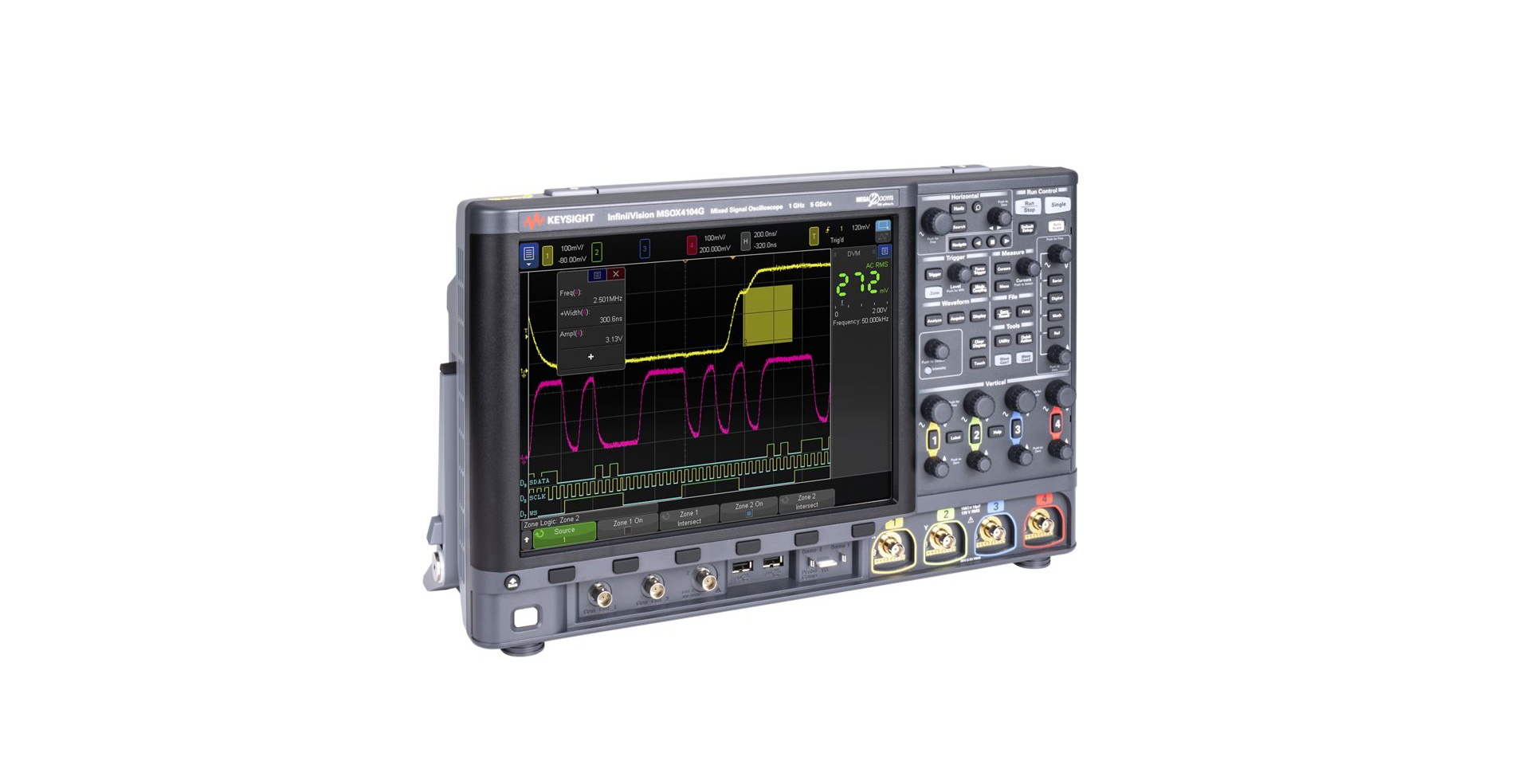

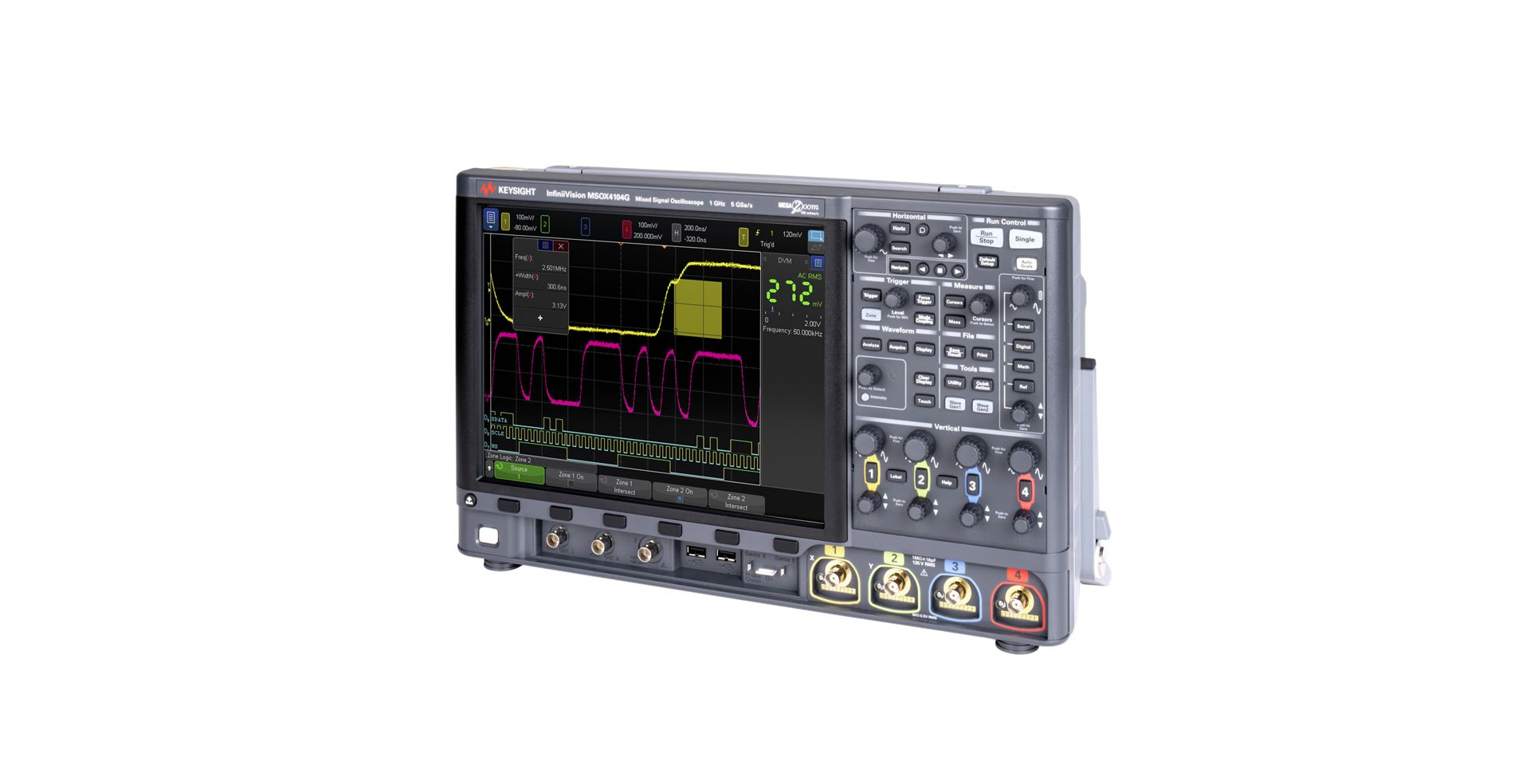

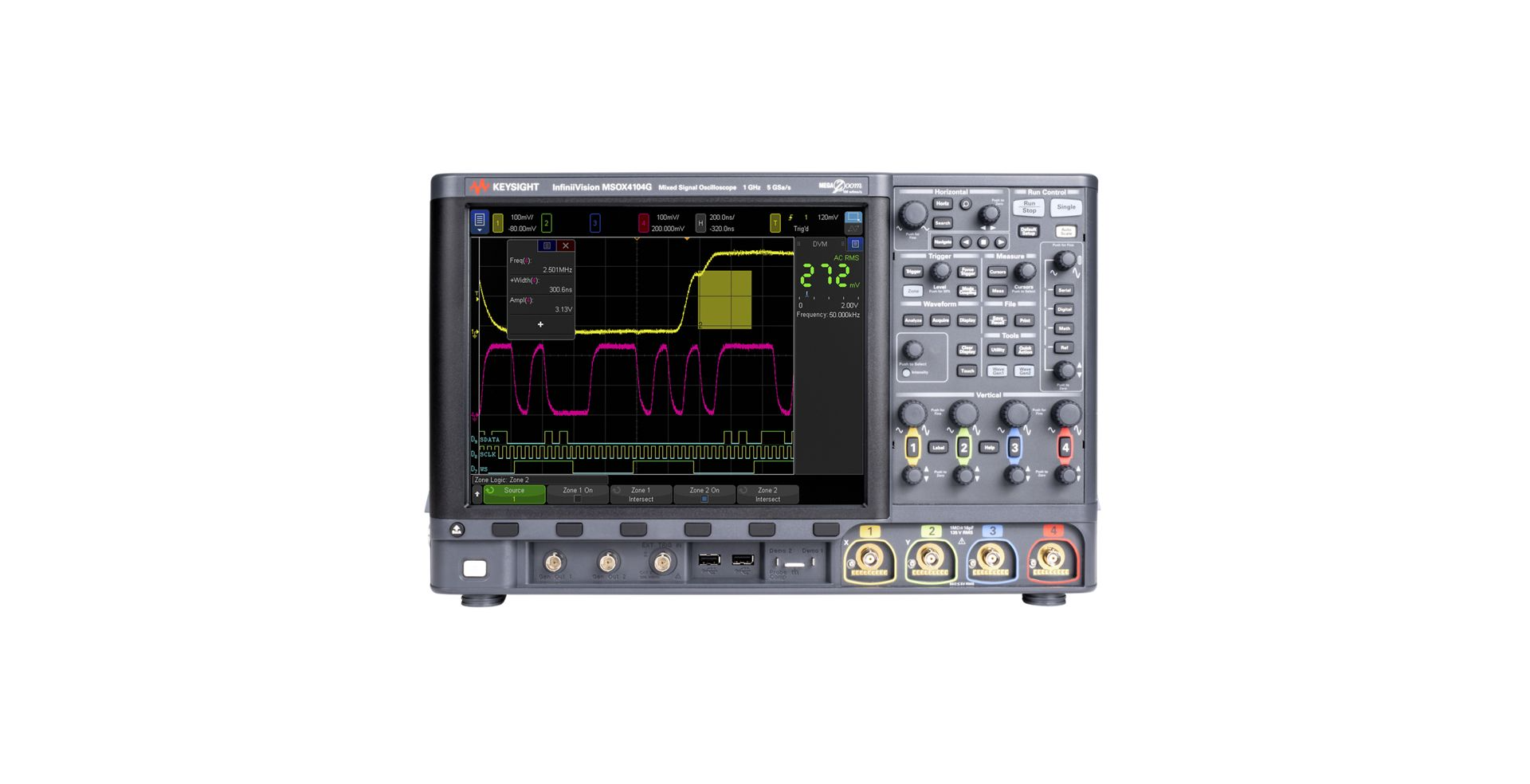

Keysight MSOX4054G 500MHz 中高端混合信號示波器
Keysight MSOX4054G 500MHz 中高端混合信號示波器
精準信號捕獲：配備 4 個 500MHz 帶寬模擬通道與 2GSa/s 實時采樣率，可快速、精準捕獲中高速信號，避免信號失真，清晰呈現信號的瞬態特征，滿足中高端測試場景對信號捕獲的需求。
低噪聲高精度：搭載先進的 Infiniium UXR 技術，實現 <1mVrms 低噪聲底噪，有效降低測量干擾，同時保障高精度測量，為微小信號分析與精準參數測試提供可靠保障。
多通道協同分析：支持 4 個模擬通道與 16 個數字通道同步采集與分析，可同時監測模擬信號（如電源電壓、傳感器輸出）與數字信號（如控制指令、總線數據），便于發現信號間關聯問題，高效排查故障。
豐富功能配置：支持 I2C/SPI/UART 等串行協議分析，可快速解析總線數據，定位通信問題；具備功率完整性測試功能，助力電源設計優化，滿足多樣化測試需求。
便捷操作體驗：采用 10.1 英寸電容觸摸屏，操作直觀簡便，支持手勢操作，可快速完成波形調整、參數設置等操作，提升測試效率。
技術參數 | 具體指標 |
帶寬（模擬通道） | 500MHz |
模擬通道數量 | 4 個 |
數字通道數量 | 16 個 |
實時采樣率 | 2GSa/s |
存儲深度 | 每通道最大 1Mpts（典型值） |
噪聲底噪 | <1mVrms |
垂直靈敏度范圍 | 1mV/div - 10V/div（1MΩ 阻抗） |
垂直測量精度 | ±2.5%（典型值，25℃環境下） |
觸發類型 | 邊沿觸發、碼型觸發、脈沖寬度觸發、超時觸發、協議觸發等 |
協議解碼支持 | I2C、SPI、UART、CAN、LIN 等（可選配擴展） |
核心技術 | Infiniium UXR 技術 |
顯示屏幕 | 10.1 英寸電容觸摸屏，分辨率 1280×800 |
接口配置 | USB 3.0（2 個，用于數據傳輸與外設連接）、LAN（LXI-C，支持遠程控制）、GPIB（可選，用于兼容 legacy 系統）、HDMI 輸出（用于外接顯示） |
機身尺寸（寬 × 高 × 深） | 約 340mm×150mm×320mm |
機身重量 | 約 7kg |
工作環境溫度 | 0℃ - 40℃ |
存儲環境溫度 | -20℃ - 65℃ |
質保期限 | 3 年 |
嵌入式系統開發：在嵌入式芯片、MCU/MPU、物聯網設備開發中，同步采集模擬供電信號（如 3.3V 電源紋波）與數字控制信號（如 GPIO 引腳電平、SPI 總線數據），通過協議解碼功能解析 I2C/SPI/UART 等總線通信數據，快速定位硬件故障（如電路短路、元件損壞）與軟件邏輯問題（如數據傳輸錯誤、時序偏差），縮短開發周期。
電源設計測試：針對開關電源、線性電源、電源管理芯片（PMIC）等電源產品，利用功率完整性測試功能，精準測量電源輸出紋波、噪聲、電壓調整率等關鍵參數，分析電源性能穩定性，助力工程師優化電源設計，降低電源噪聲對下游電路的干擾，提升產品可靠性。
高速數字電路調試：適用于 DDR 內存、以太網（百兆 / 千兆）、USB 等高速數字電路測試，2GSa/s 采樣率與 500MHz 帶寬可清晰捕獲高速信號的時序偏移、信號過沖、串?dāng)_等問題，通過豐富觸發功能定位偶發信號異常，驗證電路設計是否符合規范，保障高速數據傳輸穩定。
工業電子研發：在工業 PLC、變頻器、傳感器模塊等工業電子設備研發中，監測模擬傳感器信號（如溫度、壓力、電流信號）與數字控制信號（如 PWM 驅動信號），借助低噪聲特性精準捕捉微小信號變化，評估設備在工業環境中的抗干擾能力與動態性能，確保產品滿足工業級可靠性要求。
消費電子測試：用于智能手機、智能家居設備等消費電子產品的硬件測試，檢測電源管理模塊信號、射頻模塊供電信號等，排查信號干擾導致的功能異常，保障消費電子產品在復雜使用場景下的性能穩定與使用壽命。
