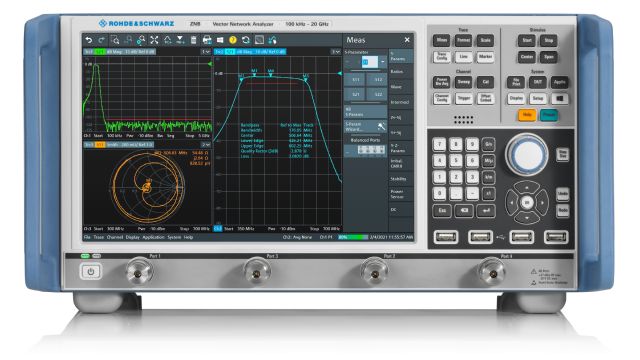

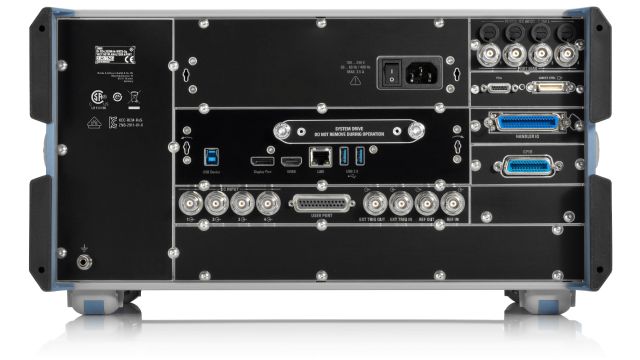

Rohde & Schwarz ZNB4/8 矢量網絡分析儀 - 10MHz-20GHz（可擴），4/8 端口適配多場景測試

（一）品牌介紹

• 品牌名稱：Rohde & Schwarz（羅德與施瓦茨）

• 品牌定位：全球測試與測量、通信、網絡安全領域技術領軍者，在射頻、微波及毫米波測試設備研發領域積累深厚，專注為高端電子測試場景提供高精度、高可靠性解決方案。

• 品牌優勢：深耕行業數十年，產品覆蓋從基礎電子測試到復雜系統驗證的全鏈條需求，服務于航空航天、國防電子、移動通信等關鍵行業，以創新技術、嚴格品控與專業技術支持，成為全球客戶信賴的測試設備合作伙伴。

（二）產品特點

1. 靈活多端口配置：提供 4 端口（ZNB4）與 8 端口（ZNB8）兩種核心配置，無需額外外接開關矩陣即可直接測試多端口器件（如多天線模組、復雜射頻組件），減少信號損耗，提升多端口測試效率與準確性，適配不同復雜度的測試需求。

2. 寬頻覆蓋與擴展能力：標準頻率范圍 10MHz-8.5GHz，通過外部擴展模塊可延伸至 20GHz，覆蓋微波頻段核心應用區間，同時兼容低頻段基礎測試，滿足從 5G 組件到毫米波前期研發的全頻段測量需求，設備復用性強。

3. 卓越測量精度：具備 0.004dB/° 的極高相位精度，確保相位敏感型器件（如相控陣天線、高精度濾波器）的測試數據準確性；-123dBm 的低底噪性能，可精準捕捉微弱信號響應，實現對低損耗、高靈敏度器件的精細測量。

4. 高效測試與校準：創新采用實時系統校準技術，無需頻繁中斷測試流程即可完成校準，大幅縮短單次測試周期，尤其適用于產線批量測試場景；內置智能校準算法，降低人工操作誤差，保障測試數據一致性。

5. 便捷操作體驗：配備大尺寸多點觸控屏，支持直觀的手勢操作（如縮放、滑動調節參數），簡化復雜測量流程；內置豐富測試模板（如 5G NR 組件測試模板、天線輻射特性測試模板），一鍵調用即可啟動標準化測試，降低操作門檻。

6. 強大數據處理能力：集成高性能數據處理單元，可實時分析測量數據并生成直觀圖表（如 S 參數曲線、相位響應圖），支持?jǐn)?shù)據導出至多種格式（如 Excel、PDF），便于后續數據分析與報告生成；兼容第三方測試軟件，可自定義測試流程，滿足個性化測試需求。

（三）產品規格

（四）應用場景

1. 5G 通信組件測試：用于 5G 基站射頻單元（RRU）、終端天線模組（Massive MIMO）、濾波器等核心組件的研發與生產測試，精準測量 S 參數、相位一致性、插入損耗等關鍵指標，驗證組件性能是否符合 3GPP 標準，助力 5G 設備性能優化與質量管控。

2. 天線研發與性能驗證：適配各類天線（如手機天線、基站天線、相控陣天線）的測試，通過多端口配置直接測量天線的輻射特性、增益、方向性系數及多端口隔離度，尤其適用于多天線模組的一體化測試，縮短天線研發周期。

3. 濾波器與射頻組件測試：針對射頻濾波器（如 SAW 濾波器、BAW 濾波器）、耦合器、功分器等無源組件，測量其插入損耗、回波損耗、帶外抑制等參數，憑借高相位精度捕捉濾波器的相位響應細節，確保組件滿足高頻信號傳輸需求。

4. 復雜多端口器件測試：用于多端口射頻芯片、多通道射頻模塊（如衛星通信多通道接收機）的測試，4/8 端口配置可直接連接器件，避免外接設備引入的誤差，高效測量多端口間的信號耦合與隔離特性，簡化復雜器件測試流程。

5. 微波與毫米波前期研發：在毫米波技術研發階段，通過擴展至 20GHz 的頻率范圍，對毫米波組件（如毫米波天線、低噪聲放大器）進行前期性能驗證，為后續毫米波系統研發提供基礎數據支撐，降低研發風險。

6. 汽車電子射頻測試：針對汽車射頻組件（如車載雷達天線、車聯網通信模塊），測量其射頻性能與電磁兼容性相關參數，確保組件在車載復雜環境下穩定工作，滿足汽車電子行業的嚴苛測試標準。

7. 高校與科研機構研究：為射頻通信、微波技術、天線設計等領域的科研項目提供高精度測量工具，支持自定義測試參數與數據深度分析，助力科研人員開展新技術驗證、算法優化等研究工作，推動相關領域技術創新。
