Rohde & Schwarz HMO1002 混合信號示波器：70MHz 帶寬 + 16 數字通道，1GS/s 采樣率，集成協議解碼，高性價比適配多場景測試。

主要特性：

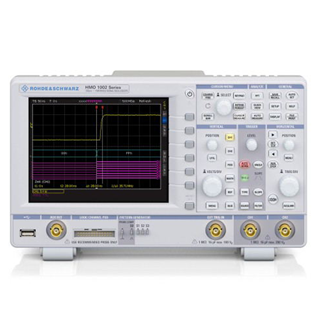

Rohde & Schwarz HMO1002 是羅德與施瓦茨推出的緊湊型混合信號示波器，搭載 2 個 70MHz 模擬通道與 16 個數字通道，采樣率高達 1GS/s，可同時滿足模擬信號與數字信號測試需求。設備集成邏輯分析儀功能，支持 I2C、SPI、UART 等串行協議解碼，搭配 8 英寸觸摸屏與直觀操作界面，操作便捷。以高性價比提供專業級測試解決方案，廣泛適用于嵌入式系統調試、電子教育實驗及電子設備維修場景，為用戶帶來高效精準的測試體驗。

獲取報價

你的位置：首頁

產品中心

Rohde & Schwarz HMO1002 混合信號示波器：70MHz 帶寬 + 16 數字通道，1GS/s 采樣率，集成協議解碼，高性價比適配多場景測試。

概述

（一）品牌介紹

Rohde & Schwarz（羅德與施瓦茨）是全球領先的測試與測量、通信及 cybersecurity 解決方案提供商，擁有近 90 年技術沉淀。品牌始終以創新為核心，致力于為電子、通信、航空航天等領域提供高精度、高可靠性的設備，其示波器產品憑借卓越性能與穩定品質，在全球?qū)I(yè)測試市場享有廣泛認可，成為行業內專業級測試設備的標桿品牌之一。

（二）產品特點

多通道混合測試：配備 2 個模擬通道（帶寬 70MHz）與 16 個數字通道，可同步采集模擬信號與數字信號，滿足復雜電路的混合信號測試需求；
高采樣率與解析度：采樣率高達 1GS/s，能精準捕捉高速信號細節，避免信號失真，確保測試數據的準確性；
集成多功能測試能力：內置邏輯分析儀功能，同時支持 I2C、SPI、UART 等常用串行協議解碼，無需額外搭配設備，簡化測試流程；
便捷操作體驗：搭載 8 英寸觸摸屏，配合直觀的操作界面設計，支持觸控操作與快捷功能按鍵，降低操作門檻，提升測試效率；
緊湊型設計與高性價比：設備體積小巧，節省實驗室或工作臺空間，同時以專業級性能搭配親民價格，為中小企業、院校及維修機構提供高性價比選擇。

（三）產品規格

規格類別	具體參數
模擬通道	數量：2 個；帶寬：70MHz；輸入阻抗：1MΩ//15pF；垂直靈敏度：1mV/div - 10V/div
數字通道	數量：16 個；邏輯閾值：可配置（0.8V-3.3V）；采樣率：與模擬通道同步 1GS/s
采樣性能	最大采樣率：1GS/s（單通道）；存儲深度：每通道最大 10Mpts
協議解碼	支持協議：I2C、SPI、UART；解碼速率：最高支持 10Mbps（UART）、10MHz（I2C/SPI）
顯示與操作	顯示屏：8 英寸彩色觸摸屏（分辨率 800×480）；操作方式：觸控 + 物理按鍵；界面語言：支持中文、英文等多語言
電源與尺寸	電源：AC 100-240V，50/60Hz；尺寸（W×H×D）：265mm×155mm×320mm；重量：約 3.5kg

（四）應用場景

嵌入式系統調試：適用于嵌入式芯片、單片機電路的信號測試，可同步分析模擬供電信號與數字控制信號，快速定位電路故障；
電子教育實驗：滿足高校電子信息、自動化等專業的實驗教學需求，幫助學生直觀理解信號特性與電路工作原理；
電子設備維修：用于消費電子（如手機、家電）、工業控制設備的維修檢測，通過協議解碼與信號分析，高效排查硬件故障；
小型電子研發：為中小研發團隊的電路原型驗證提供支持，在產品研發初期快速完成信號測試與性能驗證，縮短研發周期。

Rohde & Schwarz HMO1002 混合信號示波器：70MHz 帶寬 + 16 數字通道，1GS/s 采樣率，集成協議解碼，高性價比適配多場景測試。
