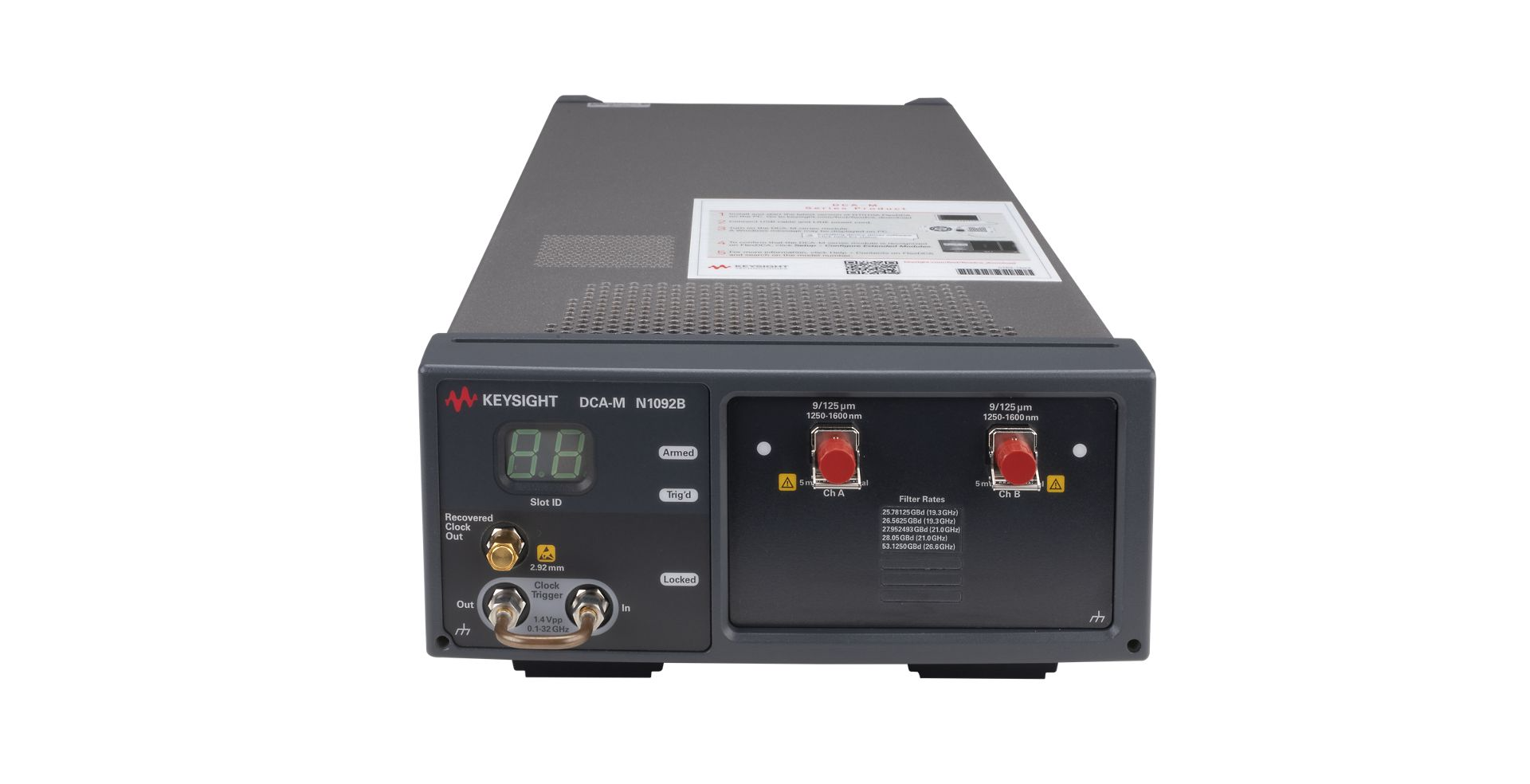

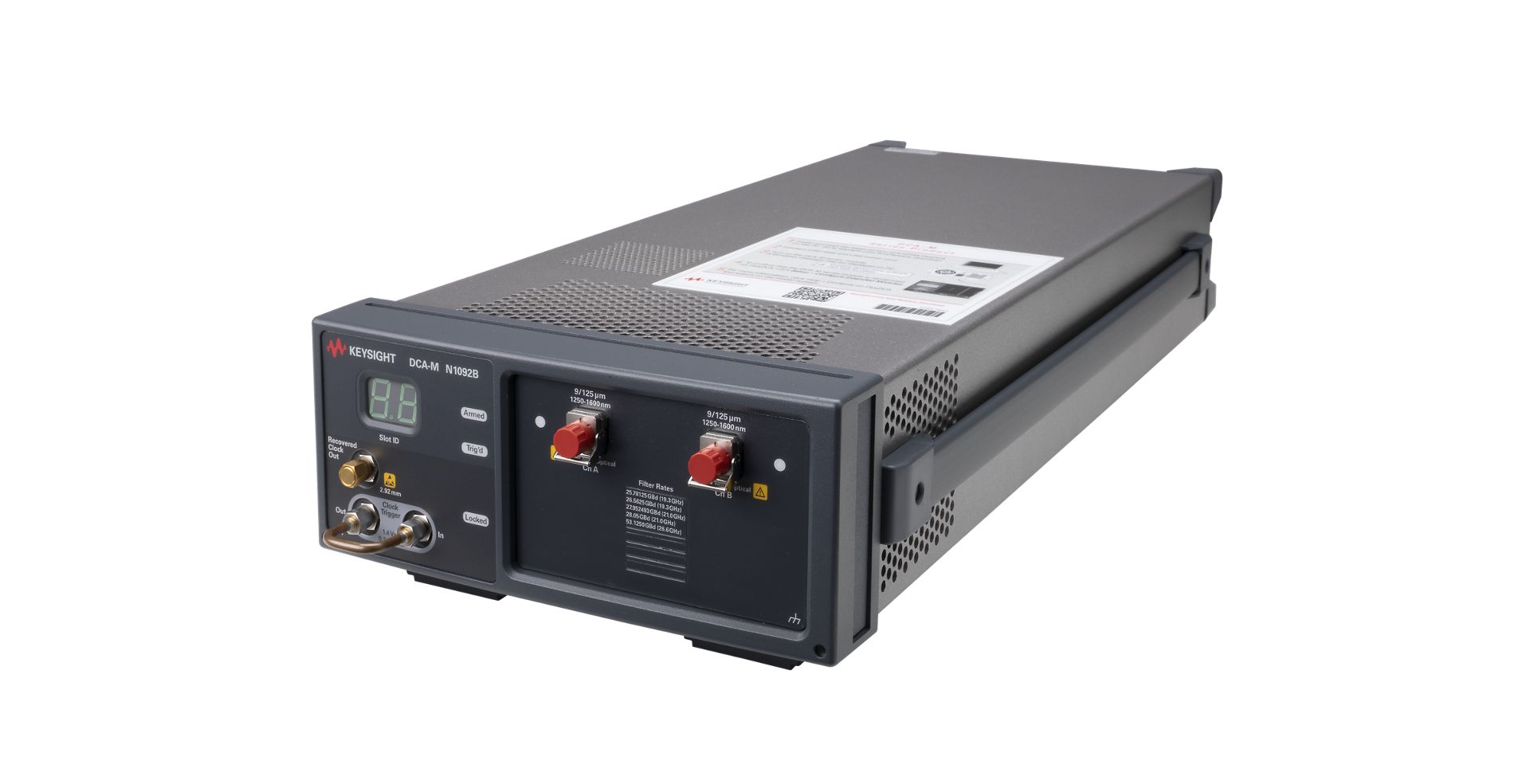

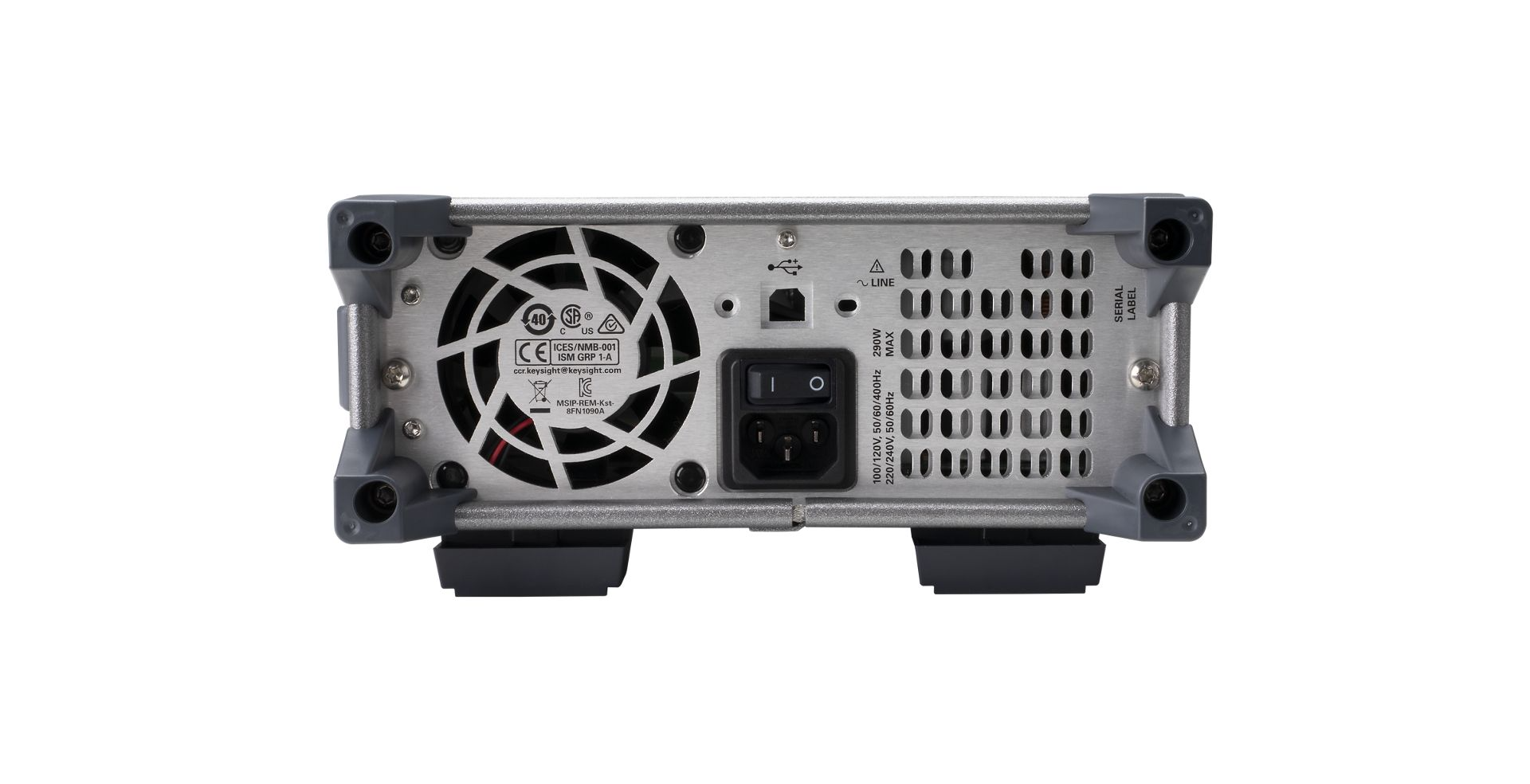

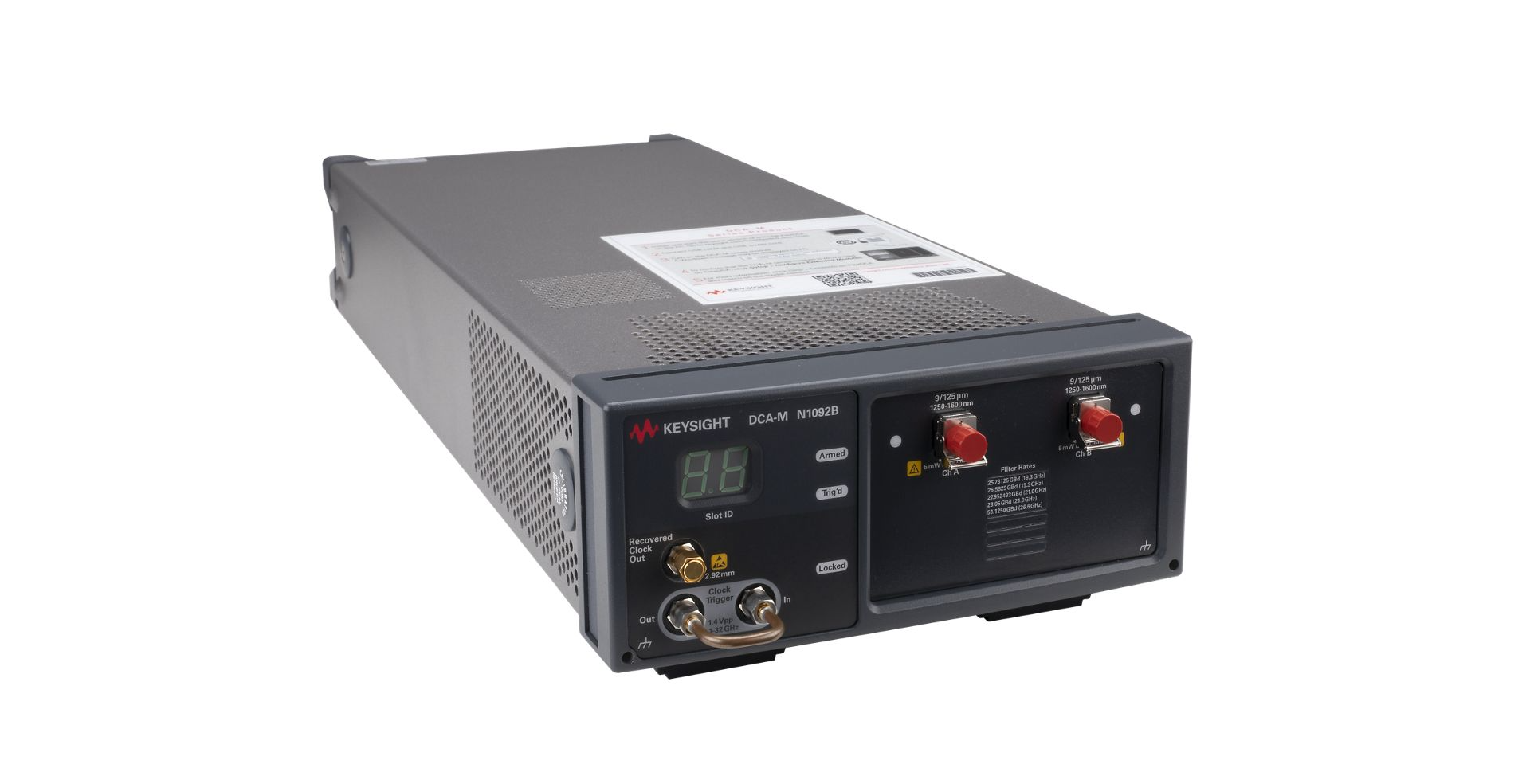

KEYSIGHT N1092B 采樣示波器 2 光通道配置 光通道 28GHz 帶寬 830-1600nm 波長支持 16 位 ADC 可選 250kHz 采樣率 低殘余抖動＜200fs
KEYSIGHT N1092B 采樣示波器 2 光通道配置 光通道 28GHz 帶寬 830-1600nm 波長支持 16 位 ADC 可選 250kHz 采樣率 低殘余抖動＜200fs
KEYSIGHT N1092B 在性能上亮點突出，全方位滿足多光通道測試需求。
其一，雙光通道與高頻帶寬優勢，2 個獨立光通道可同時處理兩路光信號，大幅提升測試效率，光通道 - 3dB 帶寬典型值 28GHz，能覆蓋多數中高頻光信號測試場景，確保信號捕捉的完整性。
其二，高分辨率與靈活采樣率，16 位 ADC 分辨率可精準采集信號細節，避免數據失真；采樣率標配 100kHz，通過 FS1 選件可升級至 250kHz，用戶可根據測試需求靈活調整，平衡測試效率與數據精度。
其三，優異的噪聲與抖動控制，光通道 RMS 噪聲水平低，以 20.625Gb/s 速率為例，1310/1550nm 時特征值僅 5μW；殘余抖動＜200fs（LOJ 選件），有效降低時間維度誤差，保障高速光信號時序分析精度。同時，設備靈敏度出色，25.78Gb/s 速率下 1310/1550nm 時靈敏度達 - 12.5dBm，可精準檢測微弱光信號。
其四，廣泛波長兼容性與穩定輸入性能，支持 830-1600nm 波長，工廠對 850nm、1310nm、1550nm 波長進行校準（偏差 ±20nm），適配不同類型光器件測試；最大無破壞峰值功率 5mW（+7dBm），可承受一定強度光輸入，避免設備損壞，提升測試安全性與穩定性。此外，電通道未濾波帶寬＞40GHz（40A 選件），進一步拓展了設備的測試能力，可兼顧部分電信號測試需求。
KEYSIGHT N1092B 憑借 2 光通道優勢與出色性能，廣泛應用于多光信號測試領域。在光通信行業，可用于多通道光模塊（如 400G 光模塊）的研發與生產測試，2 個光通道可同步測試多路光信號，28GHz 帶寬與低抖動特性能精準分析光信號完整性，驗證模塊傳輸性能，助力提升光通信設備生產效率與質量。在光器件制造領域，適用于多端口光器件（如光分路器、光開關）的性能測試，可同時檢測多個端口的光信號參數，830-1600nm 寬波長支持與低噪聲特性，能捕捉器件細微性能差異，為器件參數優化與質量檢測提供數據支撐，確保器件符合行業標準。在高校與科研機構，可作為多光通道實驗平臺，用于多光信號傳輸、光信號同步處理等課題研究，靈活的采樣率與拓展選件，能滿足多樣化實驗需求，助力科研人員探索多光通道技術前沿。此外，在航空航天領域的多通道光通信系統測試、工業領域的高精密多光傳感設備校準等場景中，該示波器也能憑借穩定的多通道測試能力，為設備測試與維護提供可靠保障。
