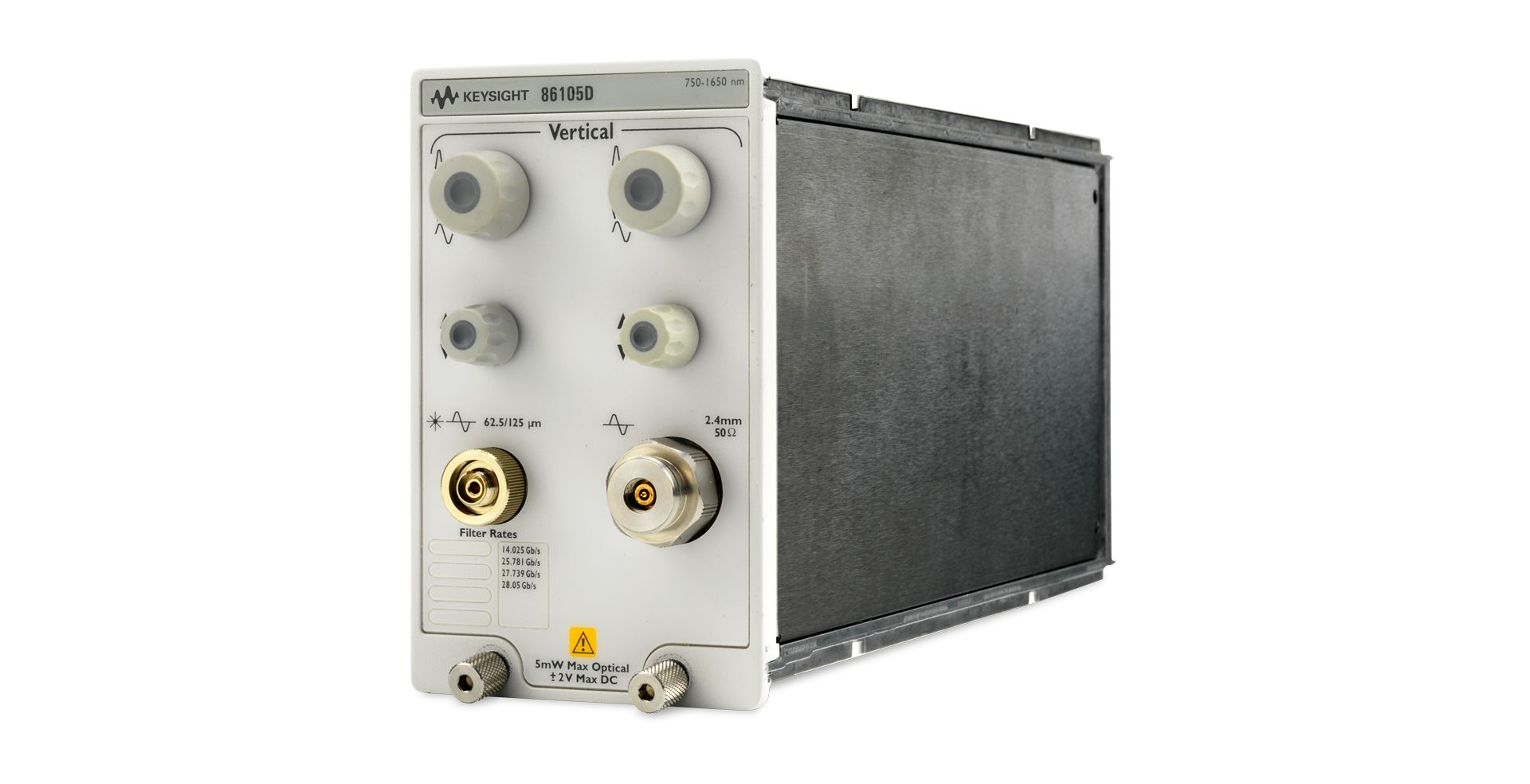

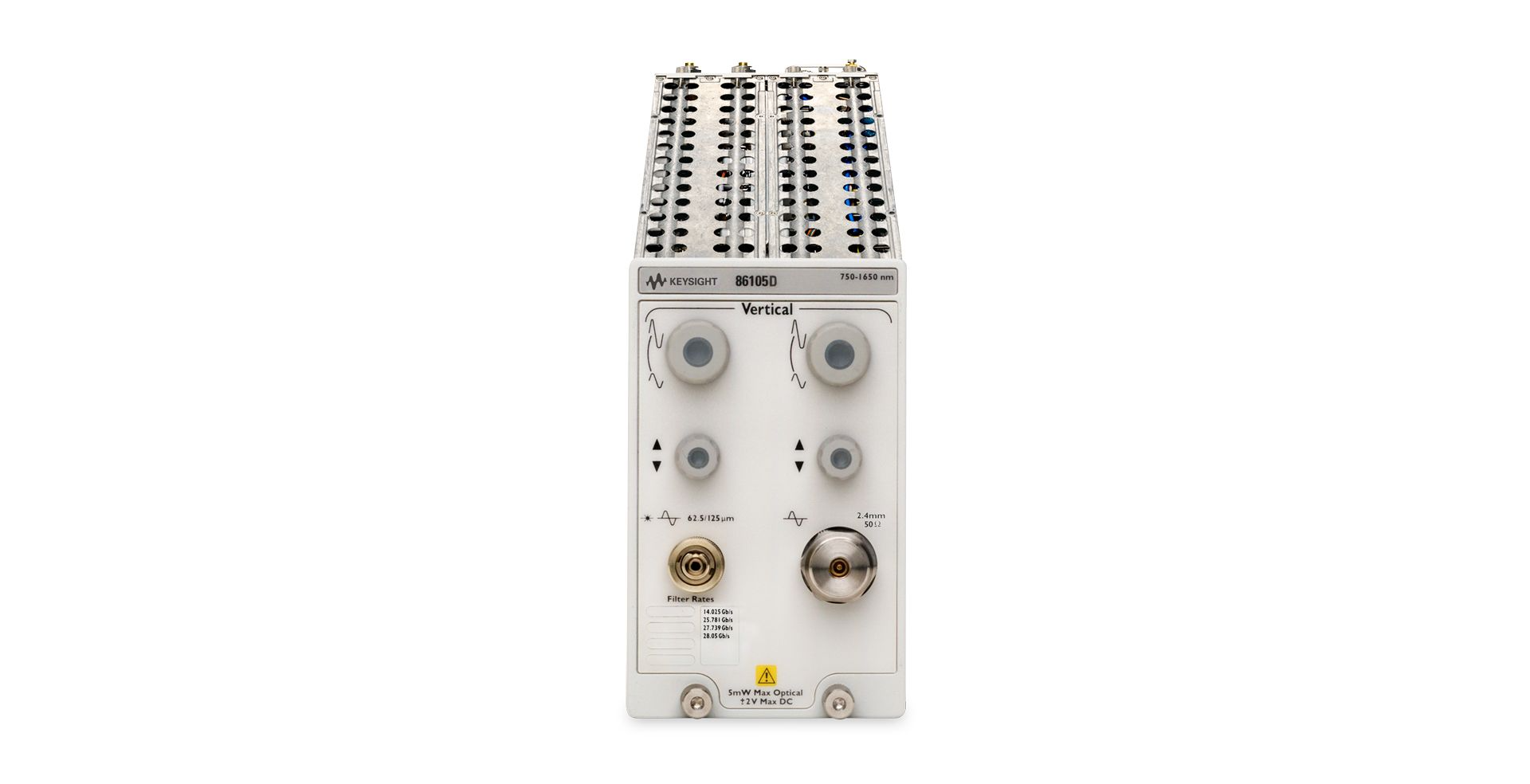

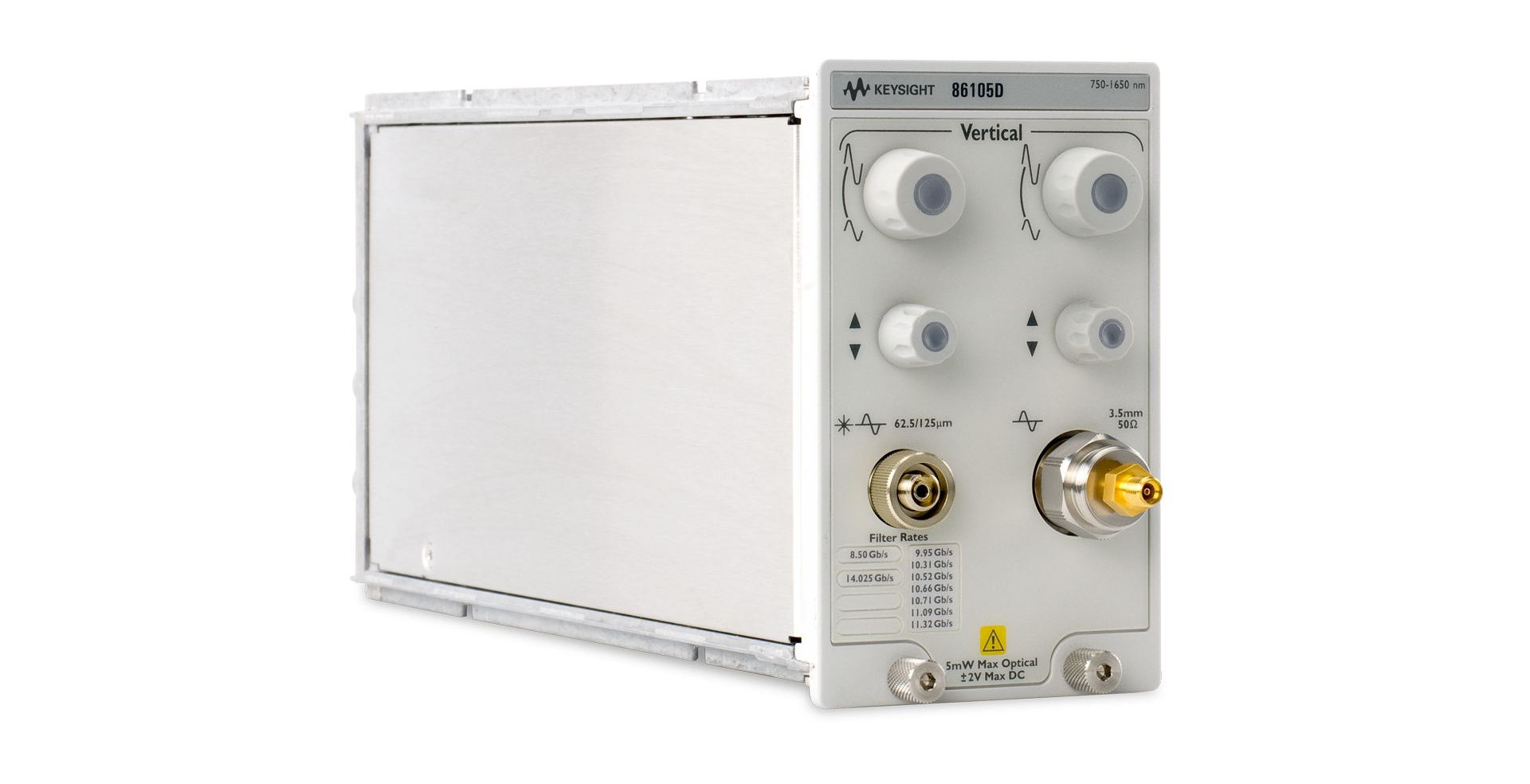

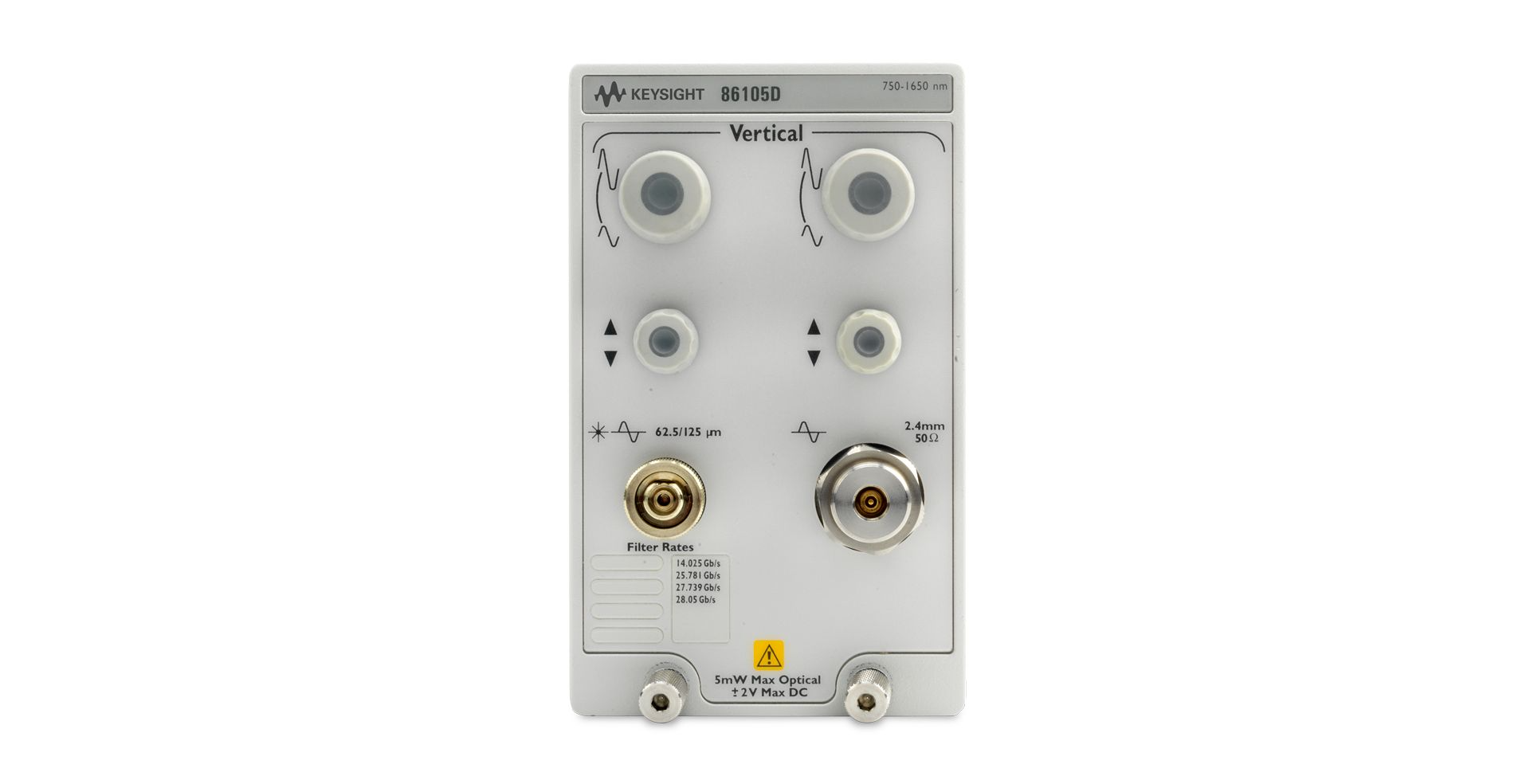

KEYSIGHT 86105D 采樣示波器：20/34GHz 光通道 + 35/50GHz 電通道，適配 8-28Gb/s 光電模塊測試
KEYSIGHT 86105D 采樣示波器：20/34GHz 光通道 + 35/50GHz 電通道，適配 8-28Gb/s 光電模塊測試
KEYSIGHT 86105D 采樣示波器作為是德科技在光電測試領域的核心設備，聚焦高速光電模塊、收發器的性能驗證與故障排查，憑借 “寬帶寬 + 高精度 + 多適配” 優勢，成為通信設備研發、光通信系統生產、實驗室測試等場景的優選工具。無論是 8-10Gb/s 中速場景，還是 25-28Gb/s 高速場景，設備均能通過靈活配置（標準版 / 選件 281 版）滿足測試需求，幫助用戶降低設備投入成本，提升測試效率與數據準確性。
帶寬與速率：標準配置提供 20GHz 光通道帶寬，支持 8-11.317Gb/s 速率（如 8X Fibre channel 8.5Gb/s、10Gb Ethernet 10.3125Gb/s）；可選選件 281升級至 34GHz 光通道，新增 25.78Gb/s（25Gb Ethernet）、28.05Gb/s（32X Fibre channel）速率支持，覆蓋中高速全場景。
波長與校準：工作波長范圍 750-1650nm，兼容主流光通信波長；核心校準波長為 850nm、1310nm、1550nm，精度控制在 ±20nm，確保測試數據穩定性。
光靈敏度：在 8.5-11.317Gb/s 速率區間，850nm 波長靈敏度達 - 9dBm，1310/1550nm 達 - 12dBm，可精準檢測弱光信號，避免因信號衰減導致的測試誤差。
上升時間：10%-90% 上升時間標準配置為 24ps，選件 281 配置下提升至 15ps，高速信號邊緣捕捉能力更強，滿足高頻信號的時域特性分析需求。
帶寬升級：標準電通道帶寬 35GHz，搭配選件 281 可提升至 50GHz，適配高速電信號傳輸測試，與光通道形成 “光電協同” 測試能力，覆蓋從電信號發射到光信號接收的全鏈路驗證。
連接器與輸入：采用 3.5mm 或 2.4mm 陽頭連接器，兼容主流測試探頭；最大輸入信號 ±2Vdc，既能承受高電壓信號，又能精準采集微弱電信號，適配不同功率等級的電信號測試。
光纖適配：配備 62.5/125μm 光纖連接器，同時兼容多模光纖與單模光纖，無需更換連接器即可切換不同光纖類型測試，減少設備調試時間。
場景覆蓋：針對 10Gb Ethernet（10.3125Gb/s）、OC-192/STM-64（9.953Gb/s）、8X Fibre channel（8.5Gb/s）、25Gb Ethernet（25.78Gb/s）、32X Fibre channel（28.05Gb/s）等主流協議場景，預設優化測試參數，開箱即可快速開展測試。
研發階段：光電模塊設計驗證，如信號完整性分析、眼圖測試、誤碼率驗證，幫助工程師優化模塊性能。
生產階段：光電收發器批量測試，高效完成波長、速率、靈敏度等關鍵參數檢測，保障產品一致性。
實驗室測試：光通信系統性能評估，模擬不同波長、速率下的信號傳輸特性，為系統優化提供數據支撐。
