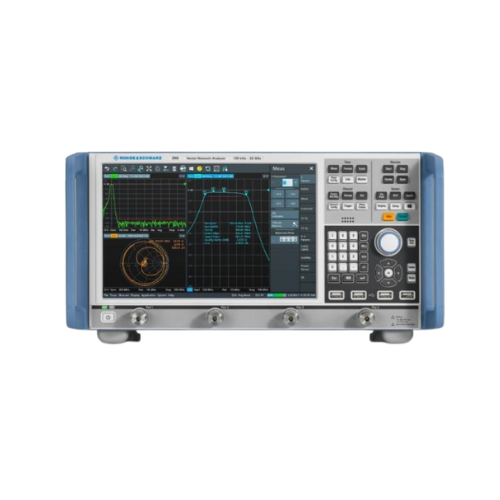

ZNBT20 羅德網絡分析儀

主要特性：

?幅度精度：±0.02 dB（23°C±1°C校準后）
?相位精度：±0.1°（1 GHz基準）
?跡線噪聲：<0.001 dB RMS（1 kHz IFBW）
?掃描速度：5 μs/點（全頻段掃描<10 ms）
?點數：最大16001點/通道
?IF帶寬：1 Hz ~ 10 MHz（自適應抗混疊設計）

獲取報價

你的位置：首頁

產品中心

ZNBT20 羅德網絡分析儀

概述

羅德與施瓦茨 ZNBT20 矢量網絡分析儀技術規格

1. 產品概述

羅德與施瓦茨 ZNBT20 是一款多端口矢量網絡分析儀，適用于高頻微波器件和系統的測試需求。該產品采用模塊化架構，支持最多24個測試端口配置。

2. 核心參數

2.1 頻率特性

參數	指標
頻率范圍	100 kHz - 20 GHz
頻率分辨率	0.1 Hz
頻率精度	±0.5 ppm
掃描速度	50 μs/點

2.2 測量性能

參數	指標
動態范圍	135 dB
軌跡噪聲	0.003 dB RMS
最大端口數量	24個
輸出功率范圍	-45 dBm至+15 dBm

3. 系統特性

3.1 硬件配置

組件	規格
測試端口類型	N型/3.5 mm可選
顯示屏幕	15.6英寸觸摸屏
數據接口	10G以太網, USB 3.1
內置存儲器	512 GB SSD

3.2 測量功能

功能	說明
S參數測量	支持S11-S2424
時域分析	標準功能
非線性測量	選件
多端口校準	支持

4. 應用領域

4.1 5G通信

大規模MIMO天線測試
毫米波前端模塊驗證

4.2 航空航天

相控陣?yán)走_(dá)系統測試
衛星通信組件測量

4.3 半導體

射頻集成電路測試
封裝天線特性分析

5. 選件配置

選件代碼	功能描述
ZNBT-K6	非線性測量功能
ZNBT-K30	噪聲系數測量
ZNBT-K91	多端口擴展功能

6. 系統集成

配套設備	推薦型號
校準件	ZN-Z196
測試電纜	ZN-Z325
多端口測試夾具	ZN-MPA24
