羅德 SMC100A SGMA上變頻器

主要特性：

? ?頻率范圍?：10 MHz~20 GHz，覆蓋C/Ku/Ka波段衛星通信頻段
? ?功率輸出范圍?：-30 dBm~+13 dBm（可擴展至+20 dBm選件）
? ?相位噪聲?：<-110 dBc/Hz @10 kHz偏移（1 GHz載波典型值）
? ?頻率分辨率?：0.1 Hz（高穩定恒溫晶振基準）
? ?本振源類型?：低相噪YIG振蕩器（帶主動溫控補償）

獲取報價

你的位置：首頁

產品中心

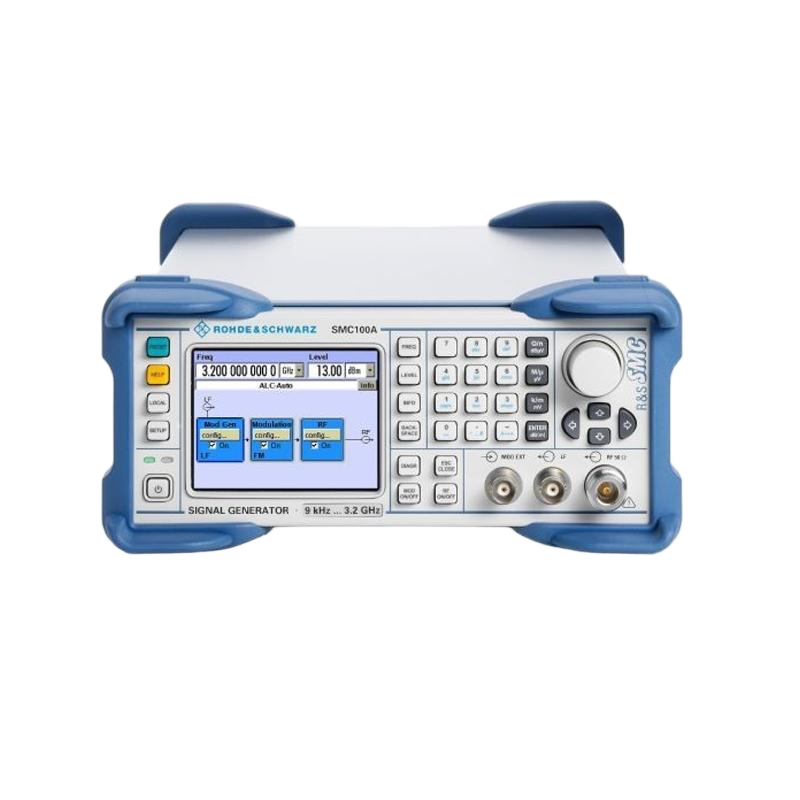

羅德 SMC100A SGMA上變頻器

概述

羅德與施瓦茨 SMC100A SGMA 上變頻器技術解析

1. 產品概述

羅德與施瓦茨 SMC100A SGMA 上變頻器是微波信號生成系統的核心組件，用于將基帶信號轉換至微波頻段。該設備采用模塊化設計，可與信號發生器配合實現頻率擴展。

2. 核心參數

2.1 頻率特性

參數	指標
輸入頻率范圍	10 MHz - 20 GHz
輸出頻率范圍	20 GHz - 40 GHz
頻率轉換步進	1 Hz
頻率穩定度	±0.1 ppm/°C

2.2 信號質量

參數	指標
相位噪聲	-110 dBc/Hz @10 kHz偏移
諧波抑制	≤-50 dBc
雜散抑制	≤-60 dBc
輸出功率范圍	-20 dBm 至 +10 dBm

3. 系統特性

3.1 接口配置

接口類型	規格
RF輸入端口	N型母頭
LO輸入端口	SMA母頭
輸出端口	K型母頭
參考時鐘輸入	10 MHz, 50 Ω

3.2 控制方式

控制接口	支持協議
前面板	旋鈕+LCD顯示屏
LAN接口	SCPI/VXI-11
USB接口	USBTMC

4. 典型應用場景

4.1 毫米波通信測試

5G NR FR2頻段信號生成
802.11ad/ay WiGig測試

4.2 雷達系統開發

汽車雷達目標模擬
電子對抗信號生成

4.3 衛星通信驗證

Ka波段上變頻鏈路測試
低軌衛星信號模擬

5. 配套解決方案

配套設備	推薦型號
基帶信號源	SMA100B
功率放大器	BBA150
頻譜分析儀	FSW67

6. 技術優勢

采用直接數字合成(DDS)技術實現精確頻率控制
內置溫度補償電路提升頻率穩定度
模塊化結構支持多級級聯擴展

7. 選型指南

型號	頻率覆蓋
SMC100A-20	20 GHz - 26.5 GHz
SMC100A-40	26.5 GHz - 40 GHz
