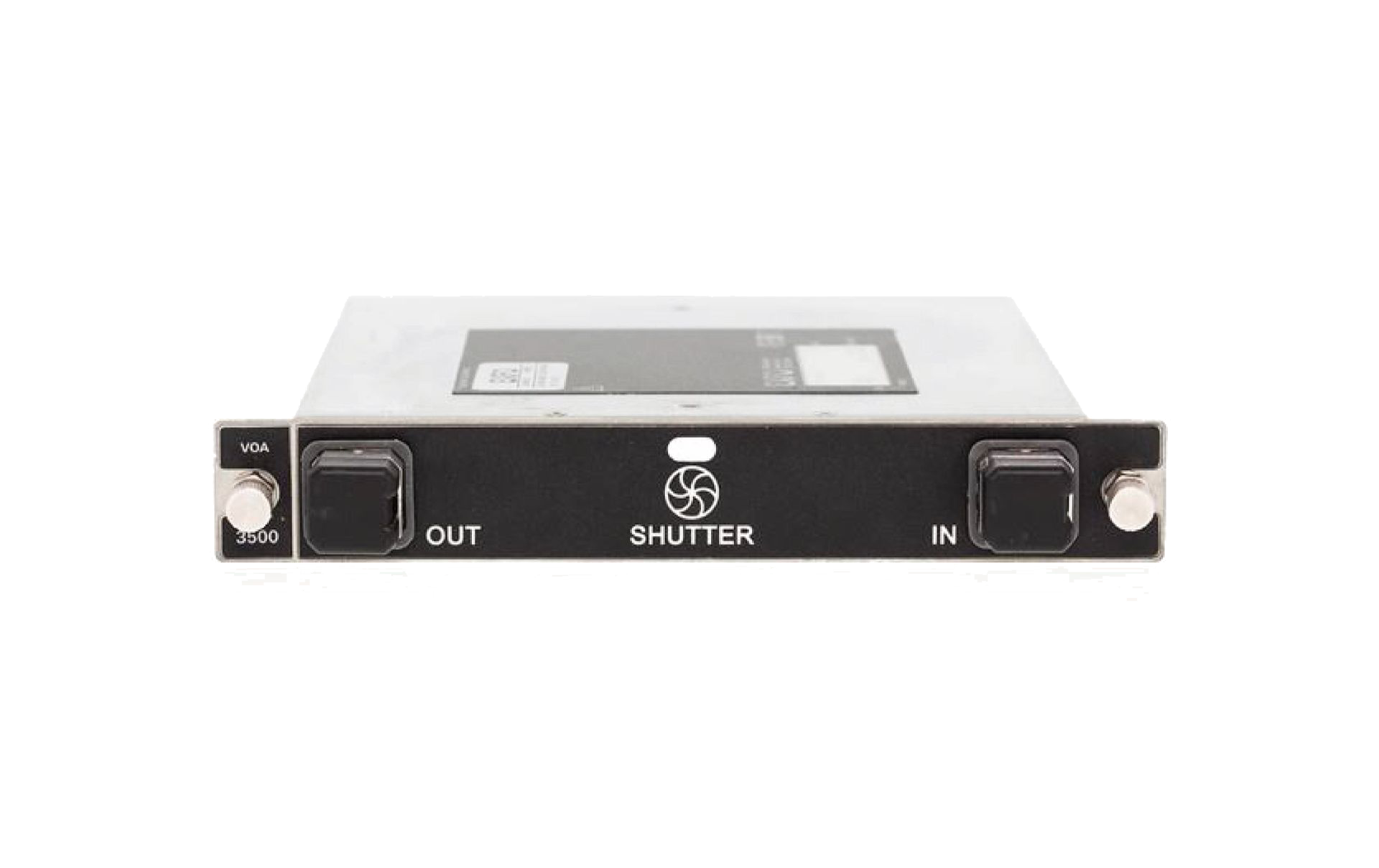

ftb-3500 EXFO 光衰減器

主要特性：

? 波長范圍：1280–1620 nm，覆蓋單模光纖通信波段；
? 衰減范圍：0–60 dB，最小步進0.05 dB；
? 插入損耗：≤1.2 dB（典型值），含連接器損耗；
? 回波損耗：≥55 dB，高反射抑制設計；
? 分辨率：0.005 dB，超高精度調節模式；
? 重復性：±0.03 dB，精密機械調節結構；
? 連接器類型：FC/APC（標配），可選FC/PC或SC/APC；
? 最大輸入功率：600 mW，支持高功率測試環境；
? 通信接口：USB/RS-232/GPIB，支持SCPI遠程控制；
? 典型應用：高速光模塊測試、DWDM系統驗證、光纖傳感網絡功率調節。

獲取報價

你的位置：首頁

產品中心

ftb-3500 EXFO 光衰減器

概述

EXFO FTB-3500 可調光衰減器產品詳解

EXFO FTB-3500是一款模塊化可編程光衰減器，專為集成到EXFO FTB系列測試平臺設計。其卓越的測試精度和系統兼容性，使其成為光通信設備制造商和網絡服務提供商進行產線測試和現場維護的理想選擇。以下從核心參數、技術特點、應用場景和系統集成四個方面進行詳細介紹。

1. 核心參數一覽表

參數類別	技術指標	備注
波長范圍	1280-1620 nm	覆蓋O/E/S/C/L波段
衰減范圍	0-60 dB	最小步進0.05 dB
插入損耗	≤1.2 dB（典型值）	含連接器損耗
回波損耗	≥55 dB	高反射抑制設計
分辨率	0.005 dB	超高精度模式
重復性	±0.03 dB	溫度補償技術
連接器類型	FC/APC（標配）	可選FC/PC或SC/APC
最大輸入功率	600 mW	支持高功率測試
通信接口	USB/RS-232/GPIB	支持SCPI遠程控制
響應時間	<5 ms	快速穩定模式

2. 技術特點

智能溫度補償
內置高精度溫度傳感器，實時補償環境溫度變化對衰減精度的影響，確保±0.03 dB的長期穩定性。
多模式操作
支持手動調節、自動掃描和外部觸發三種工作模式，可編程存儲10組衰減曲線。
高功率耐受
采用特殊散熱設計，可連續承受600 mW光功率輸入，適合EDFA等有源器件測試。
無縫系統集成
通過EXFO TestFlow軟件實現與光譜分析儀、光開關等設備的聯動測試，支持Python二次開發。

3. 應用場景與測試方案

應用場景	測試需求	推薦配套設備
光模塊產線測試	發射功率校準、接收靈敏度測試	EXFO FTB-1 Pro測試平臺
DWDM系統維護	通道功率均衡與監控	EXFO FTB-500光譜分析模塊
光纖到戶驗收	PON系統光功率衰減模擬	EXFO FTB-200手持式測試儀
實驗室研發	非線性光學特性研究	EXFO OSICS平臺

4. 系統兼容性

硬件兼容性：
即插即用設計，可安裝在FTB-200/500/700等全系列測試平臺插槽中
軟件兼容性：
原生支持EXFO TestFlow、LinkWare等專業測試軟件，測試結果可自動生成報告
協議兼容性：
支持SCPI、Telnet、SNMP等多種控制協議，適配第三方自動化系統

5. 產品優勢總結

測試級精度：0.005 dB分辨率滿足最嚴苛的產線測試需求
工業級可靠性：MTBF>50,000小時，適應7×24小時連續工作
全場景覆蓋：從研發實驗室到外場維護的全流程解決方案
智能物聯：支持云端數據存儲和分析，助力工業4.0轉型
