80C07B Tektronix 泰克光采樣模塊

主要特性：

? 光帶寬? 50 GHz 支持25G/50G/100G光信號分析
? ?波長范圍? 1260 ~ 1620 nm 覆蓋C/L波段
? ?最大輸入功率? +20 dBm 內置VOA（可調光衰減器）優化動態范圍
?? 偏振相關性? < 0.5 dB 降低偏振依賴性
? ?回波損耗? > 40 dB 減少反射干擾
?? 連接器類型? FC/PC 或 SC/PC（可選）適配主流光纖接口

獲取報價

你的位置：首頁

產品中心

80C07B Tektronix 泰克光采樣模塊

概述

手冊下載

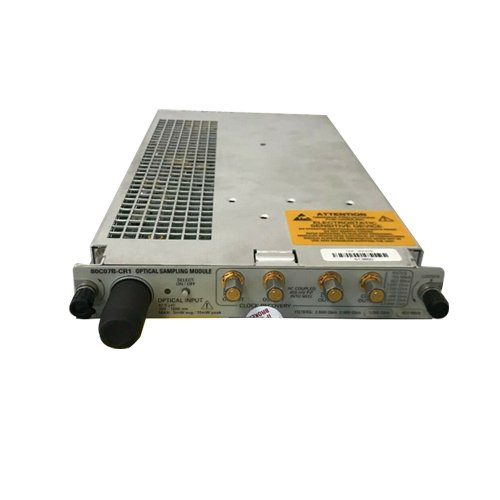

Tektronix 80C07B 光采樣模塊

產品概述

Tektronix 80C07B 是一款高精度光采樣模塊，專為高速光通信測試設計，適用于 25G/50G/100G 及更高速率的光模塊、光器件和系統測試。該模塊與 Tektronix DSA8300 系列采樣示波器 配合使用，可提供高精度的光信號分析能力，廣泛應用于研發、生產和系統驗證。

核心特性與規格（表格）

類別	詳細參數
光帶寬	50 GHz（適用于高速光信號分析）
波長范圍	1260 ~ 1620 nm（覆蓋C波段和L波段）
輸入功率	最大 +20 dBm（內置可調光衰減器VOA，優化動態范圍）
偏振相關性	< 0.5 dB（降低偏振對測量的影響）
回波損耗	> 40 dB（減少反射干擾，提高測量精度）
連接器類型	FC/PC、SC/PC（可選，適配不同光纖接口）
調制支持	NRZ、PAM4（適用于高速光通信標準）
系統兼容性	DSA8300 系列采樣示波器（無縫集成，支持自動化測試）

典型應用

高速光模塊測試（如QSFP28、QSFP-DD、OSFP）
數據中心互連（DCI） 信號完整性分析
光通信設備研發（如相干光模塊、硅光芯片）
生產測試環境（高重復性、高穩定性測量）

產品優勢

高精度測量：50 GHz帶寬 + 低噪聲設計，確保精確的眼圖、TDECQ等關鍵指標分析
靈活配置：支持單模/多模光纖，可選不同光連接器，適配多種測試需求
系統集成：與DSA8300完美兼容，支持LabVIEW、Python等自動化測試腳本
長期可靠性：模塊化設計，便于維護和升級，適合長期穩定運行

選型建議

基礎測試需求：80C07B（50 GHz）適合25G/50G/100G光模塊測試
更高速率需求：可升級至 80C11B（65 GHz） 或更高帶寬型號
多通道測試：搭配 DSA8300主機 擴展多模塊配置
