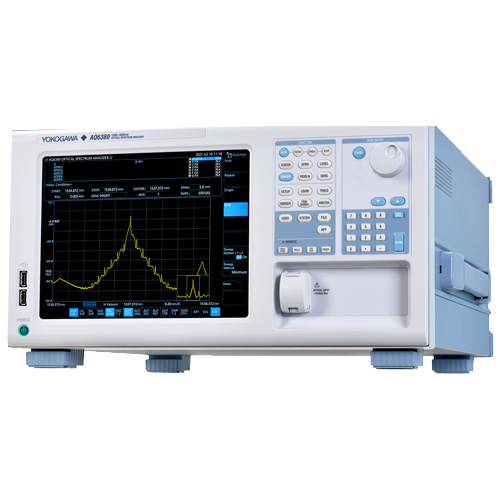

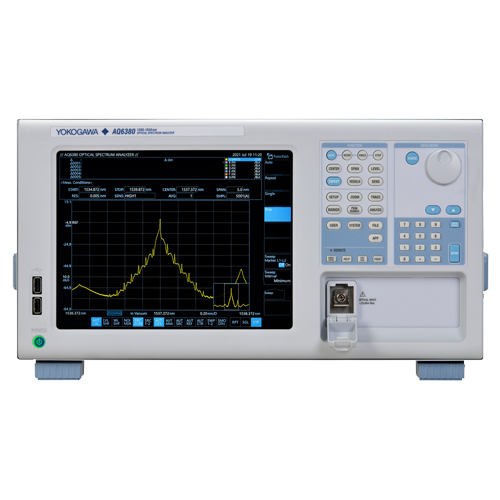

AQ6380 YOKOGAWA 橫河 光譜分析儀 1200 - 1650 nm
? 高波長分辨率： 5pm
? 高波長精度： ±5pm
? 動態范圍： 65dB
? 高雜散光抑制比： 80dB
AQ6380 YOKOGAWA 橫河 光譜分析儀 1200 - 1650 nm
全球移動寬帶接入的增長改變了人們生活、工作和協作的方式。 移動用戶數量的增加以及物聯網和云等通信服務的擴展將推動數據流量的指數式增長。
5G和波分復用（WDM）等通信技術正在不斷地開發、部署和進一步改進。開發和測試高精度使用的新光學設備和組件的質量和性能是一項眼下具有挑戰性的任務。
橫河AQ6380配備了先進的單色鏡，提供了工程師和科學家開發并改善下一代通信網絡光收發器和組件（速度、帶寬和質量）所需的性能。
更清晰、更深入、更精確
高波長分辨率： 5pm
高波長精度： ±5pm
動態范圍： 65dB
高雜散光抑制比： 80dB
無與倫比的光學性能
5pm高波長分辨率
AQ6380達到5pm的波長分辨率。它能夠分離緊密分配的DWDM通道和光收發器的調制側峰值。
10G光收發器的調制光譜

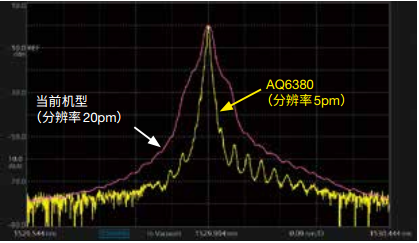

65dB動態范圍
AQ6380單色鏡具有更陡峭的光譜特性，可以有效分離相近的信號，如外腔激光器的殘余縱模,并執行精確測量。
外腔激光器的光譜
寬波長范圍和可變分辨率支持各種應用
AQ6380的波段為1200~1650nm，因此一個單元可以滿足多樣化的波長測量需求。并且，波長分辨率可以從5pm到2nm不等，支持從窄帶峰值/陷波測量到寬帶光譜測量的廣泛應用。此外，增加分辨率通常有助于提高低功率信號的測量速度和測量精度。
光濾波器的透射光譜
80dB雜散光抑制
雜散光是由單色鏡內入射光的漫反射引起的光學噪聲。在激光SMSR測量等情況下，同時測量多個不同等級的光譜時，雜散光可能會干擾測量；因此，需要高雜散光抑制性能。
AQ6380提供大動態范圍測量，具有80dB的出色雜散光抑制性能。
此外，由于測量原理，不會產生雜散噪聲。
雜散光抑制性能
減少水汽吸收的氣體凈化功能
在近紅外波長范圍內，由于空氣中水汽的影響，存在觀察到強烈光吸收的波長區域。在光譜分析儀的測量中，有一個可明顯檢測到單色鏡內水汽的光吸收特性的波段。這種現象會干擾適用波段范圍內的精確光譜測量。

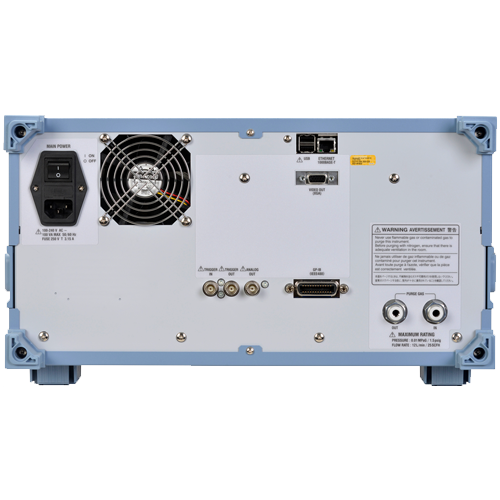

AQ6380配備凈化裝置，通過背面板上的專用端口持續供應氮氣或干燥空氣，以更換單色鏡內的空氣。因此，它可以實現精確的光譜測量，而不受水汽的光吸收現象的影響。
凈化效果
±5pm波長精度
AQ6380在C波段提供±5pm，以滿足最嚴格的精度要求。它還可以在S和L波段提供±10pm，在整個波長范圍內提供
±50pm。有了這樣的精度，一些應用可能不再需要光波長計。
使用內置波長參考光源進行定期自波長校準，確保每次測量的長期穩定性。
自動波長校準保持高精度
環境溫度變化、振動和沖擊將影響光譜分析儀在內的光學精密產品的測量精度。
AQ6380具有自動校準功能，能夠長期提供高精度測量。
通過內部光源可以完全自動且定期執行波長校準，無需外部光纖線。
它還支持使用外部光源執行波長校準?？梢酝ㄟ^設置外部光 源的精確波長來執行校準。
單模光纖輸入
AQ6380的光輸入使用PC型單模光纖，即使連接PC型光插頭，光反射衰減也能達到30dB或更高。因此，它減少了對反射敏感光學器件測量的影響。
