B1500A keysight 是德半導體器件參數分析儀/半導體表征系統主機

主要特性：

? 可以在 CV 和 IV 測量之間快速切換，無需重新連接線纜。
? 能夠捕獲其他傳統測試儀器無法捕獲的超快速瞬態現象。
? 能夠檢測 1 kHz 至 5 MHz 范圍內的多頻交流電容測量值。

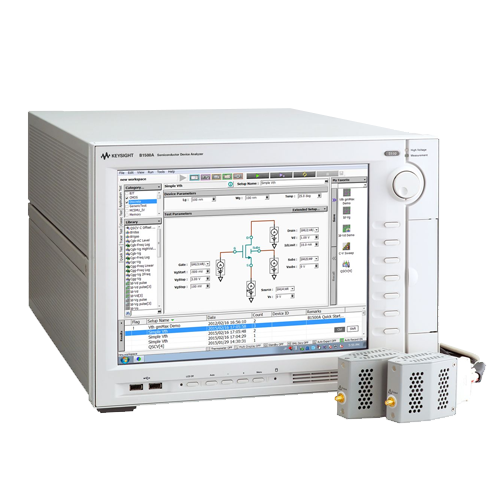

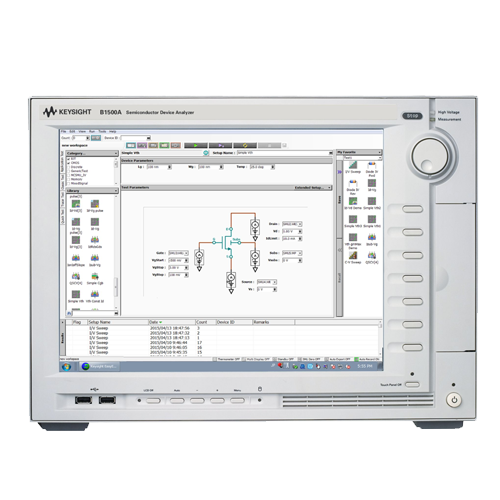

? 配有直觀的 15 英寸觸摸屏界面，無需借助外部的個人電腦，即可進行數據分析。

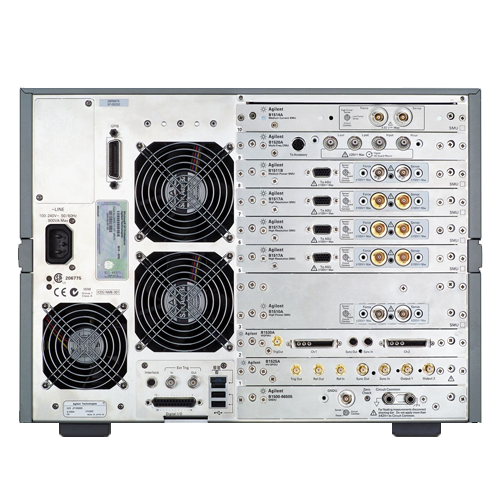

? 一臺 B1500A 主機中擁有多達 10 個插槽，您可以靈活選擇為其配備的測量模塊。
? 使用界面直觀的 Keysight EasyEXPERT group+ 軟件，享受 15 英寸寬觸摸屏的便捷體驗。

獲取報價

你的位置：首頁

產品中心

B1500A keysight 是德半導體器件參數分析儀/半導體表征系統主機

概述

手冊下載

Keysight B1500A 半導體參數分析儀是一款一體化器件表征分析儀，能夠測量 IV、CV、脈沖/動態 I-V 等參數。主機和插入式模塊能夠表征大多數電子器件、材料、半導體和有源/無源元器件。 B1500A 半導體參數分析儀的模塊化體系結構使其可以根據需要靈活升級

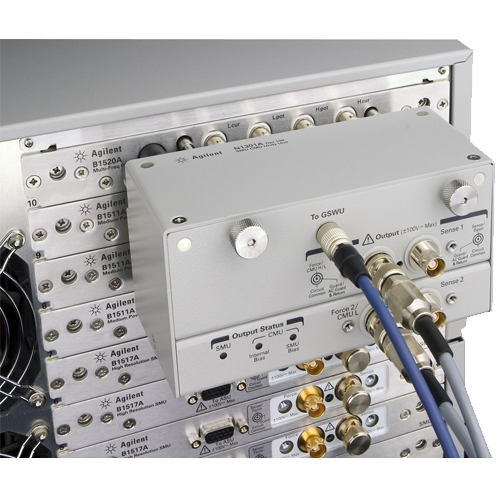

可以在 CV 和 IV 測量之間快速切換，無需重新連接線纜。
能夠捕獲其他傳統測試儀器無法捕獲的超快速瞬態現象。
能夠檢測 1 kHz 至 5 MHz 范圍內的多頻交流電容測量值。

隨時可以使用的應用程序庫

器件類型	應用測試
CMOS 晶體管	Id-Vg、Id-Vd、Vth、擊穿、電容和 QSCV
雙極晶體管	Ic-Vc、二極管、Gummel 曲線圖、擊穿和電容等
分立器件	Id-Vg、Id-Vd、Ic-Vc、二極管等
內存	Vth、電容、耐久性測試
功率器件	脈沖 Id-Vg、脈沖 Id-Vd、擊穿
納米器件	電阻、Id-Vg、Id-Vd、Ic-Vc
可靠性測試	NBTI/PBTI、電荷泵、電遷移、熱載流子注入、斜坡電流（J-Ramp）、TDDB 等

EasyEXPERT group+ 提供強大功能

測量功能	階狀掃描、多通道掃描、脈沖掃描、IV 采樣、高速 IV 采樣、CV、C-t、C-f 等
開關矩陣控制	支持 B2200、B2201 和 E5250（E5252 卡）。
分析和數據顯示功能	列表顯示、X-Y 圖（包括游標、光標和線）、自動分析功能、用戶功能等
數據管理	用戶工作區管理，自動記錄功能讓您可以保存/調用測量數據和設置

B1500A keysight 是德半導體器件參數分析儀手冊

2024-04-17

409

/file/upload/spae276/2024-04/17/202404171444031875.pdf

B1500A keysight 是德 半導體器件參數分析儀/半導體表征系統主機
