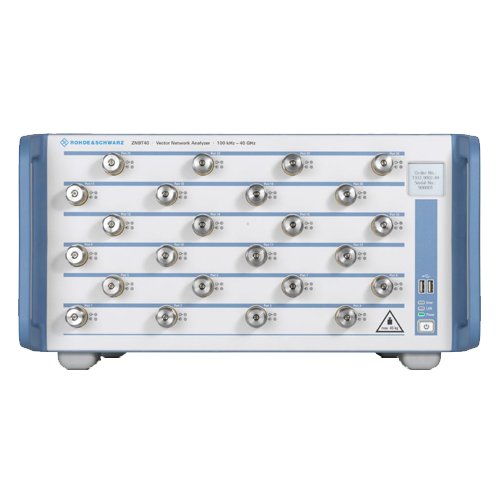

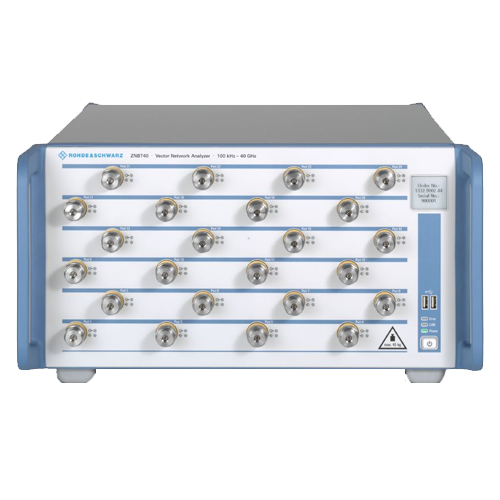

ZNBT8 R&S 羅德與施瓦茨多端口的網絡分析儀

主要特性：

? 頻率范圍：9 kHz 至 8.5 GHz，或 100 kHz 至 20/26.5/40 GHz
? 至多 24 個端口，帶完全相位相參接收機
? 最高 140 dB 的動態范圍
? 掃描時間短至 1.7 ms (R&S?ZNBT8) 和 2.7 ms

獲取報價

你的位置：首頁

產品中心

ZNBT8 R&S 羅德與施瓦茨多端口的網絡分析儀

概述

R&S?ZNBT 是一款多端口矢量網絡分析儀，能夠提供最多 24 個全集成式測試端口。該儀器可以同步測試多臺被測設備，或測量一臺最多帶 24 個端口的被測設備。R&S?ZNBT 能夠提供全集成式測試端口，是一款真正的多端口矢量網絡分析儀，并具備出色的動態范圍、輸出功率電平和測量速度。頻率范圍高達 40 GHz。

? 頻率范圍：9 kHz 至 8.5 GHz，或 100 kHz 至 20/26.5/40 GHz

? 至多 24 個端口，帶完全相位相參接收機

? 最高 140 dB 的動態范圍

? 掃描時間短至 1.7 ms (R&S?ZNBT8) 和 2.7 ms

R&S?ZNBT 的每個測試端口均配備一個反射計。這種設計可以解決基于開關矩陣的多端口系統中常出現的損耗問題。因此，R&S?ZNBT 可以提供寬動態范圍、高輸出功率、低跡線噪聲以及卓越的原始方向性和負載匹配。

R&S?ZNBT 提供 TOSM、TSM、TRL/LRL 和 UOSM 等各種校準方法，適用于廣泛應用。分析儀可與大量的校準附件結合使用，包括手動校準套件和提供至多 24 個端口的自動校準單元，能夠滿足所有的用戶校準需求。

ZNBT8 R&S 羅德與施瓦茨 多端口的網絡分析儀
