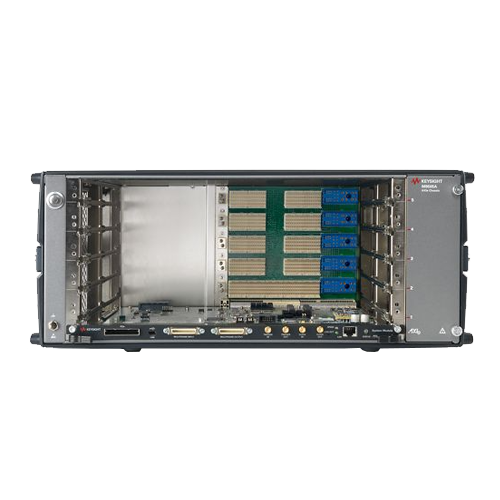

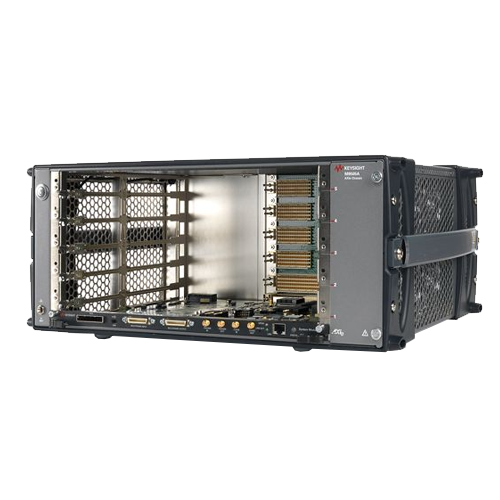

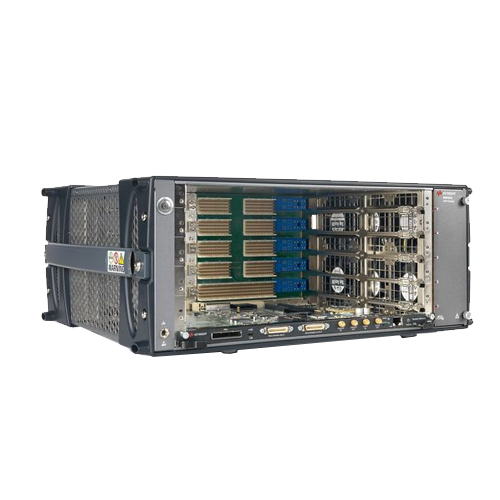

M9505A keysight 是德 AXIe 5 插槽機箱

主要特性：

? 5 個插槽，用于 AXIe 儀器模塊
? 嵌入式 AXIe 系統模塊
? 大功率，200W 散熱能力/插槽
? 千兆位 LAN 連接到每個模塊插槽
? Gen 2 PCIe x8 接口在外部控制器與系統控制器之間提供高達 4 GB/s 的數據速率
? Gen 2 PCIe x4 鏈路連接到每個模塊插槽（最大 2 GB/s 數據速率）

獲取報價

你的位置：首頁

產品中心

M9505A keysight 是德 AXIe 5 插槽機箱

概述

手冊下載

應用

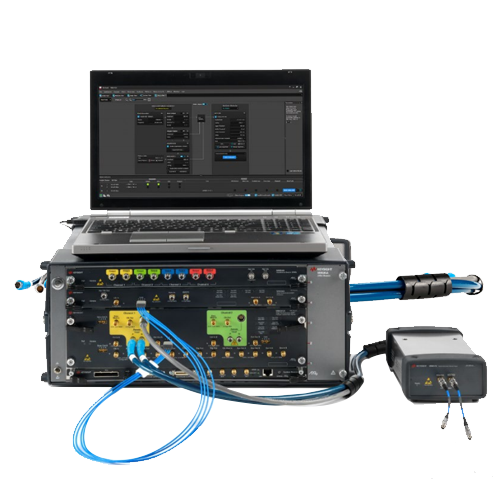

移動應用（也可用于機架安裝）

功能

5 個插槽，用于 AXIe 儀器模塊
嵌入式 AXIe 系統模塊
大功率，200W 散熱能力/插槽

性能特征

千兆位 LAN 連接到每個模塊插槽
Gen 2 PCIe x8 接口在外部控制器與系統控制器之間提供高達 4 GB/s 的數據速率
Gen 2 PCIe x4 鏈路連接到每個模塊插槽（最大 2 GB/s 數據速率）

M9505A AXIe 機箱與 AXIe 1.0 標準完全兼容。它包括不占用儀器插槽的嵌入式系統模塊（ESM）。該系統模塊執行 AXIe 標準中包含的機箱管理功能。此外，它還提供 PCI 和 LAN 接口，用于連接到外部計算機、外部時鐘和觸發連接器以及是德獨有的機箱間同步功能連接器。M9505A 中的本地總線最多有 62 對，符合 AXIe 標準的要求。將 M9505A 與 M9048A PCIe 臺式適配器結合使用，可以達到最高的系統帶寬。

水平排列儀器模塊插槽，可最大程度地節省機架空間。這種排列方式與高性能散熱系統結合使用，使得機箱能夠安裝于僅 4U 的機架空間中。M9505A 易于維護，當它安裝在機架中時可移除電源和風扇托盤。
