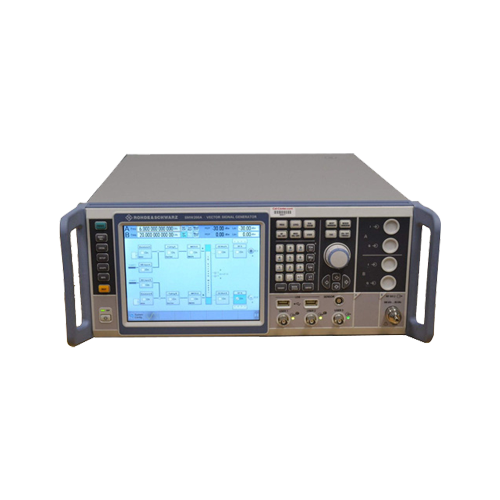

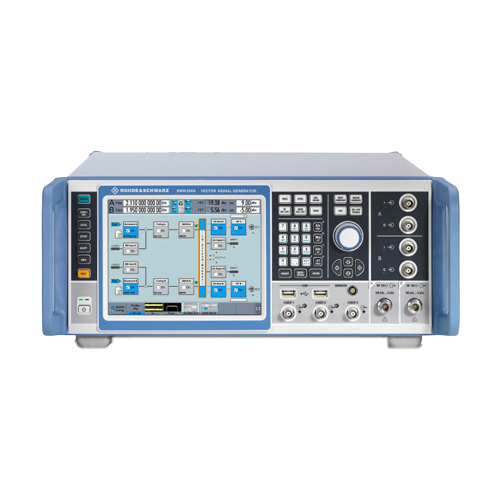

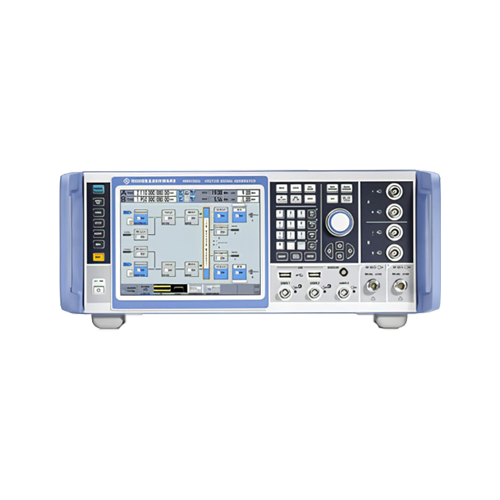

R&S SMBV100B 羅德與施瓦茨矢量信號發生器

主要特性：

? 頻率范圍從 8 千赫到 3 千兆赫或 6 千兆赫
? 高達 +33 dBm 的超高輸出功率
? 1 GHz 調制帶寬，精度極高
? 所有主要數字通信標準的信號生成，包括 5G NR、LTE 和 WLAN
? 全球?qū)Ш叫l(wèi)星系統模擬器，包括全球定位系統、格洛納斯、伽利略、北斗和北斗系統/北斗系統

獲取報價

你的位置：首頁

產品中心

R&S SMBV100B 羅德與施瓦茨矢量信號發生器

概述

手冊下載

R&SMBV100B?矢量信號發生器為其同類產品設定了標準。超高輸出功率、完全校準的寬帶信號生成和直觀的觸摸屏操作使 R&S?SMBV100B 成為各種應用的理想選擇。

SMBV100B 始終符合最新的主要數字通信標準，如 5G NR、LTE 和 WLAN，是接收器和組件檢定的首選測試解決方案。

R&SMBV100B?具有許多全球?qū)Ш叫l(wèi)星系統選項，可將儀器轉換為可靠、功能齊全的通用導航衛星系統模擬器。高級仿真功能可以在受控條件下運行逼真、復雜但可重復的 GNSS 場景。

信號質量的完美選擇

對于 20 MHz LTE 信號，即使在高輸出功率水平下，0.2% 的出色 EVM 性能也是如此。
令人印象深刻的 ACPR 值，< –72 dB 交流（WCDMA 測試模型 1，64 DPCH，測量值）
在 1 GHz 和 20 kHz 偏移下，SSB 相位噪聲極低，達到 < –134 dBc（測得值）。
實時補償測試夾具效果。

完美的電源(超高輸出功率和出色的電平精度)

當配備適當?shù)倪x件時，R&SMBV100B?可以產生高達+34 dBm的輸出功率（在1 GHz下測量），并且指定電平在幾乎整個頻率范圍內增加到+25 dBm。
校準后，發生器必須為每個測試序列重復且精確地設置電平值。在這里，R&SMBV100B?提供頂級性能，測得的電平重復性< 0.09 dB。

非常適合全球?qū)Ш叫l(wèi)星系統模擬

R&SMBV100B?具有多個 GNSS 選項，可將儀器轉換為可靠、功能齊全的 GNSS 模擬器。高級仿真功能可以在受控條件下運行逼真、復雜但可重復的 GNSS 場景。這包括GNSS軌道、信號傳播效應和系統誤差的真實建模，以及用戶環境的真實建模。
