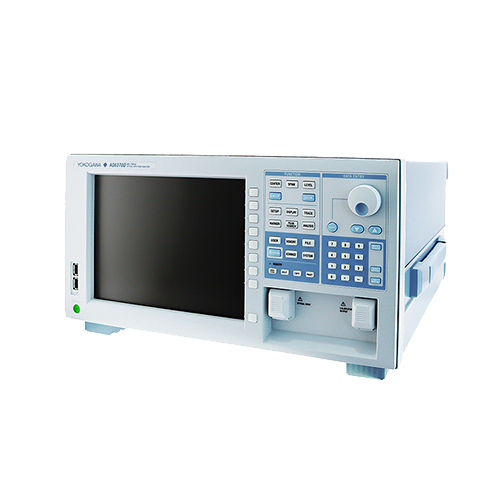

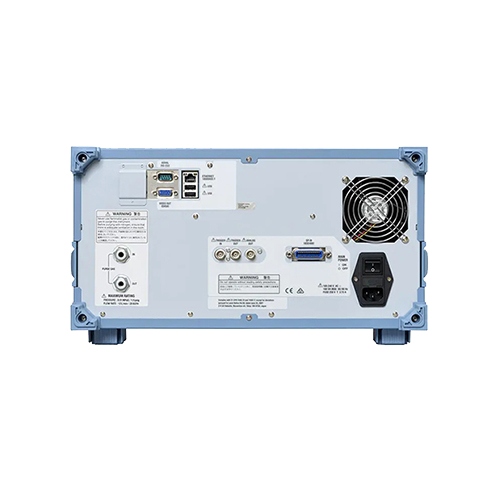

AQ6370D/E/C/B YOKOGAWA 橫河 光譜分析儀
? 高波長精度：±0.01nm
? 高波長分辨率：0.02nm
? 大動態范圍：78dB(典型值)
? 寬功率量程：+20~-90dBm
? 快速測量：0.2秒(100nm跨度)
? 適用于單模和多模光纖

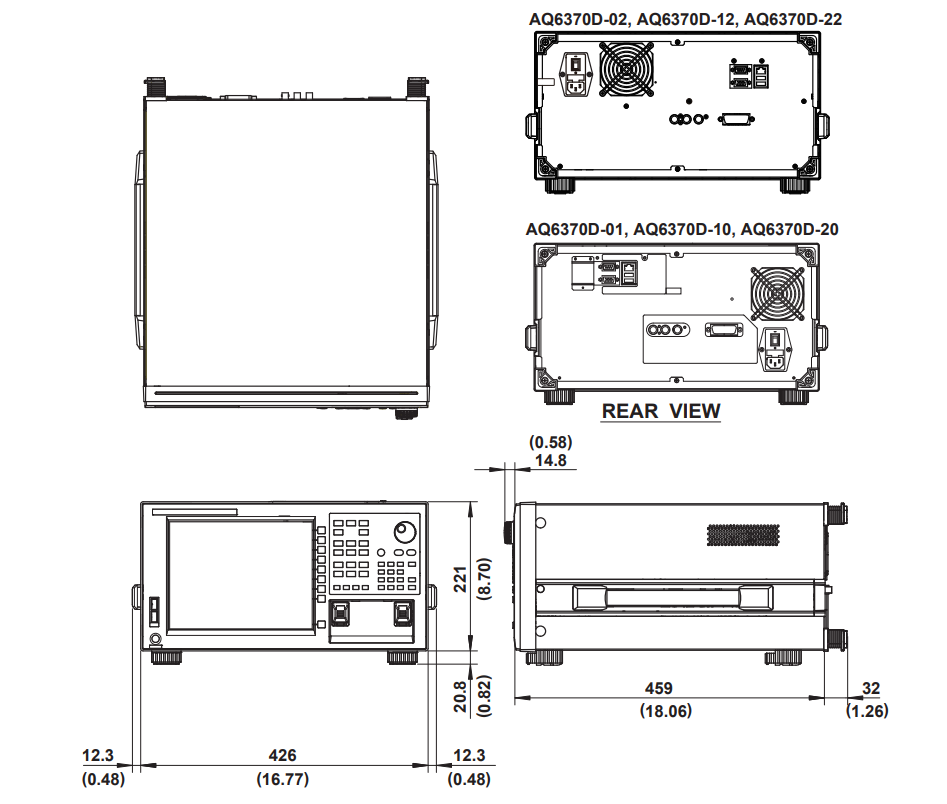

AQ6370D/E/C/B YOKOGAWA 橫河 光譜分析儀

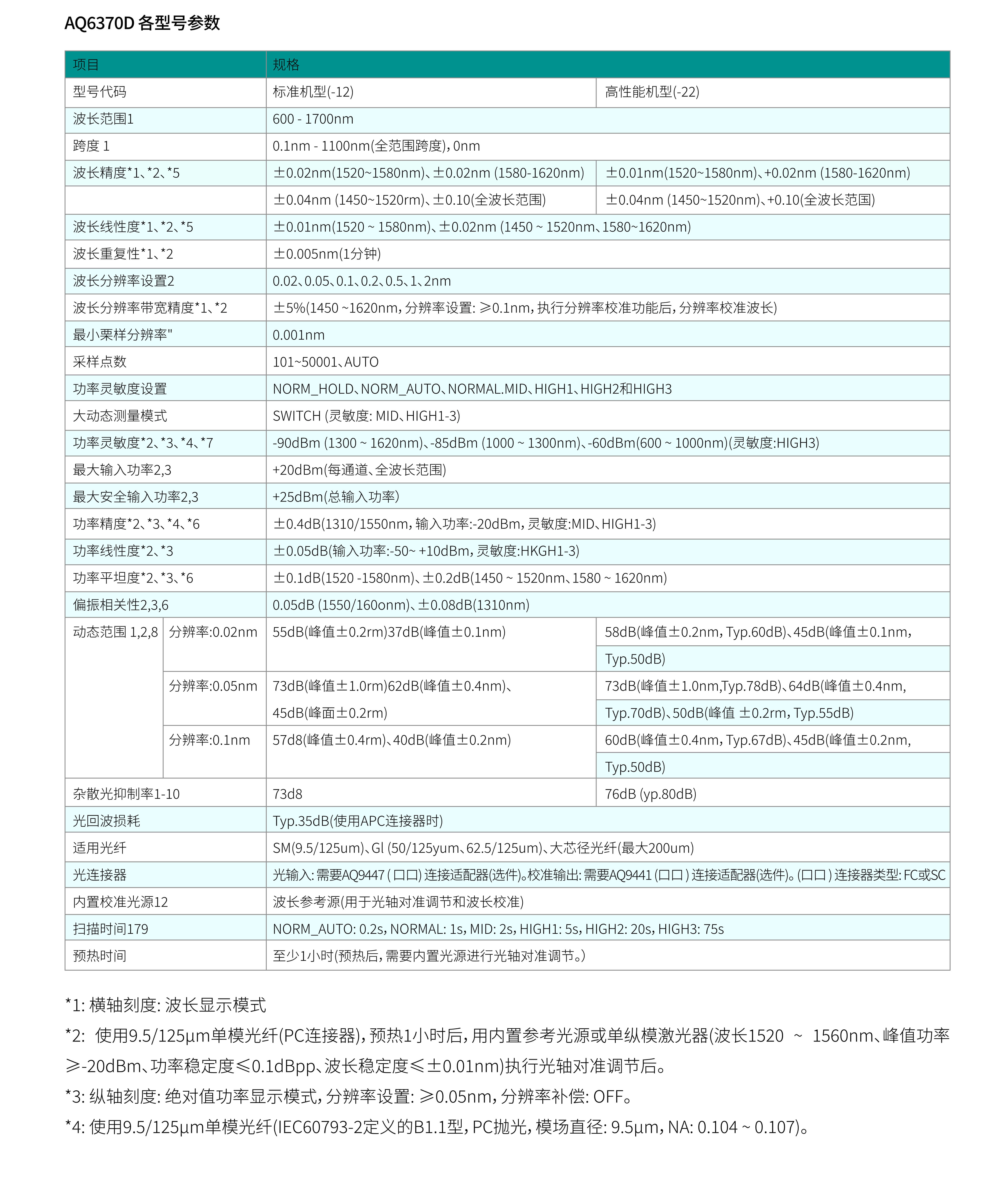

光學性能
波長范圍：600~1700nm
高波長精度：±0.01nm
高波長分辨率：0.02nm
大動態范圍：78dB(典型值)
寬功率量程：+20~-90dBm
快速測量：0.2秒(100nm跨度)
適用于單模和多模光纖
標準版和高性能版
AQ6370D共有2種機型，分別是標準版和高性能版。高性能版可以提供的波長精度更高、動態范圍更大。
高波長分辨率： 0.02nm
高波長精度：±0.01nm
高性能版：±0.01nm(C波段)
標準版：±0.02nm(C+L波段)
| 波長范圍 | 標準版(-10) | 高性能版(-20) |
|
1520~1580nm 1580~1620nm 1450~1520nm 全范圍 |
±0.02 nm ±0.02nm ±0.04nm ±0.1nm |
±0.01nm ±0.02nm ±0.04nm ±0.1nm |
| 波長范圍 | 標準版(-10) | 高性能版(-20) |
|
1520~1580nm 1580~1620nm 1450~1520nm 全范圍 |
±0.02 nm ±0.02nm ±0.04nm ±0.1nm |
±0.01nm ±0.02nm ±0.04nm ±0.1nm |
峰值±1.0nm、分辨率設置0.05nm、
開啟大動態測量模式、高性能版
更陡峭的濾波邊緣
高性能版AQ6370C也可以實現更大的動態范圍，在峰值波長的0.2nm之內。通過單色鏡更陡峭的光譜特性，可有效分離極為相近的光譜信號，并進行精確測量。
| 標準版 (-10) | 高性能版 (-20) | |
|
峰值±0.2nm 峰值±0.1nm |
55 dB 37 dB |
58 dB (典型值60dB) 45 dB(典型值50dB) |
| *分辨率設置：0.02nm | ||

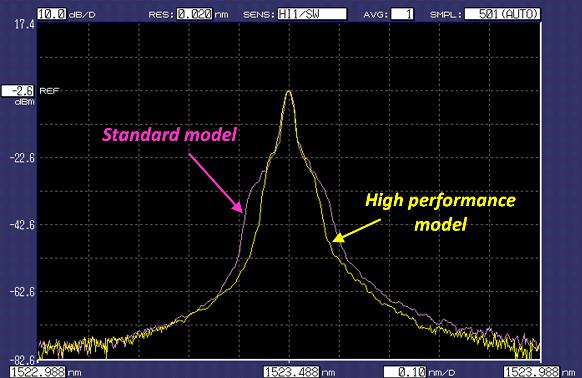

光譜陡峭實例
雜散光抑制率：80dB(典型值)
| 標準版 (AQ6370D-10) | 高性能版 (AQ6370D-20) |
| 73dB | 76dB (Typ. 80dB) |
| *分辨率設置：0.1nm | |

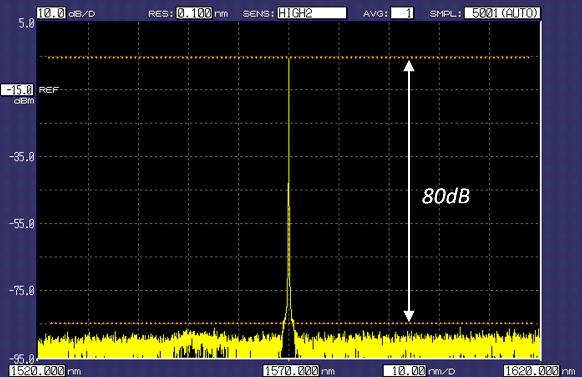

雜散光抑制率實例
關閉大動態模式、分辨率設置0.1nm、高性能版
寬功率量程：+20dBm~-90dBm
AQ6370D可以測量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信號。按照測試應用和測量速度的要求，可以從7種類別中選擇測量靈敏度。
改進的功率靈敏度：-85dBm(1000~1300nm)
平滑功能 - 降低被測光譜的噪聲
大動態測量模式 - 輸入強光信號后，易產生雜散光，通過減少雜散光的影響，可獲得更大的動態范圍。
