N5251A keysight 是德毫米波網絡分析儀

主要特性：

? 非常適合對同軸器件或晶圓器件進行表征、建模和參數提取
? 對器件施加精確的調平功率，進行功率掃描
? 唯一集成三軸偏置 T 型接頭的寬帶解決方案，保持精確控制器件的偏置狀態
? 購買單一產品解決方案或使用多個單獨元器件組合而成的配置
? 分段毫米波解決方案可在高達 1.1 THz 的頻率上測量 S 參數

獲取報價

你的位置：首頁

產品中心

N5251A keysight 是德毫米波網絡分析儀

概述

手冊下載

主要特性與技術指標

? 單次掃描頻率范圍為 10 MHz ～ 110 GHz
? 2 或 4 端口
? 提供功率測量、真正差分測量和頻率轉換器測量
? 基于數據的校準標準和擴展的校準算法，提供更高的精度和更強的設計自信心
? 可選的頻率范圍，*高可達 1.05 THz

描述

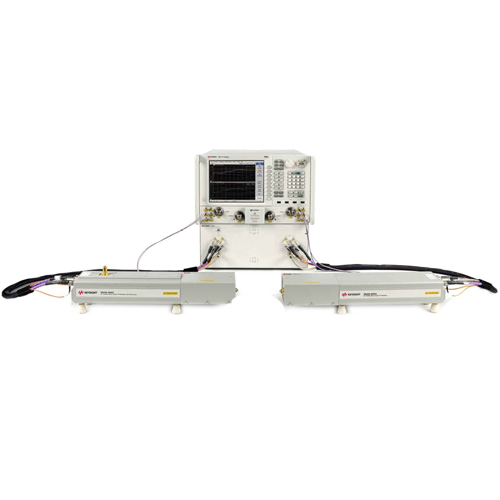

網絡分析儀N5251A四端口寬帶 110 GHz 網絡分析儀

PNA-X 毫米波 VNA 的頻率范圍是 10 MHz ～ 110 GHz。它有一個 1.0 毫米同軸連接器，能夠在單次掃描中覆蓋全部測試頻率。

? 將 67 GHz N5247A PNA-X 網絡分析儀用作它的測量引擎
? 通過 N5261A 或 N5262A 控制器將毫米波頻率擴展器連接到 PNA-X
? 頻率擴展器有內置合成器和耦合器，可實現*大的端口功率
? 該系統可以重新配置以進行波導測量。
? 另外，將 Kelvin 偏置 T 型接頭添加到更接近測試端口的測試頭上，以改善靈敏型器件的偏置條件
? 采用已獲磚利的、以數據為基礎的 1.0 mm 校準技術，實現業界**的出色精度

N5251A keysight 是德毫米波網絡分析儀產品手冊
