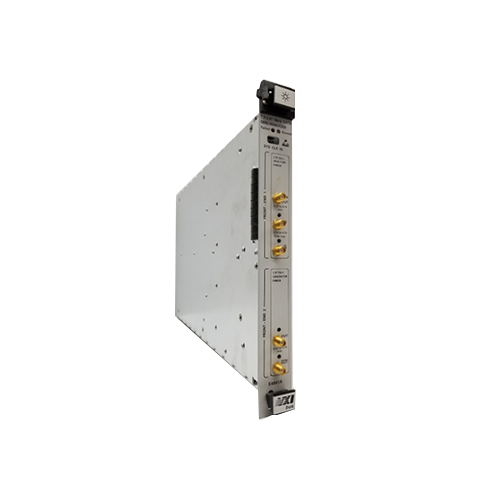

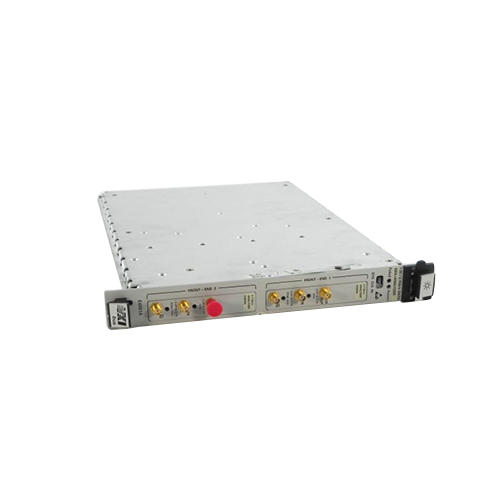

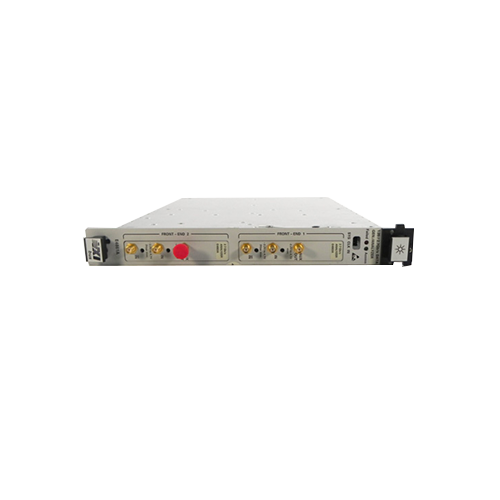

E4861A Agilent 安捷倫 VXI 模塊誤碼分析儀

主要特性：

? 數據輸出：差分或單端
? 幅度：0.5 至 1.8V pp
? 轉換時間（20%-80%）：90ps 典型值@ECL，LVDS
? 抖動，數據模式：<50ps pp
? 抖動，時鐘模式：<5ps，均方根

獲取報價

你的位置：首頁

產品中心

E4861A Agilent 安捷倫 VXI 模塊誤碼分析儀

概述

安捷倫 E4861A 用于 ParBERT 81250 的 ParBERT 2.7Gb/s 數據模塊，具有以下特性：

2 個 E4862A 81250 帕伯特 2.7Gb/s Gen 前端

安捷倫 E4861A 帶 2 個 E4862A 81250 ParBERT 2.7Gb/s 第一代前端：安捷倫 E4861A 81250 ParBERT 2.7Gb/s 模塊

生成偽隨機字序列（PRWS）和高達 231-1 的標準 PRBS
使用用戶定義的數據、PRBS 或來自并行端口的混合數據分析誤碼率
以 333 Mb/s 至 2.7Gb/s / 1.65 Gb/s 的數據速率生成和分析
每通道 8 Mb 內存深度

發電機模塊：

數據輸出：差分或單端
幅度：0.5 至 1.8V pp
轉換時間（20%-80%）：90ps 典型值@ECL，LVDS
抖動，數據模式：<50ps pp
抖動，時鐘模式：<5ps，均方根

分析儀模塊：

數據輸入：差分或單端
阻抗：50歐姆
輸入靈敏度：50mV
最大輸入電壓范圍：-2V至+3V

安捷倫 E4862A 2.7 Gb/s / 1.65 Gb/s 發電機前端模塊，適用于 81250 ParBERT 2.7Gb/s 第一代前端

數據速率范圍：333 Mb/s 至 2.7 Gb/s （E4862A/63A）和 1.65 Gb/s （E4864A/65A）
差分和單端輸入或輸出
生成和分析偽隨機字序列（PRWS）、高達 231-1 的標準 PRBS 和高達 64 Mb 的基于內存的模式

發電機模塊 81250 帕伯特 2.7Gb/s 發電機前端

幅度：0.5 至 1.8V pp
轉換時間（20%-80%）： 90ps 典型值
抖動，數據模式：<50ps pp
抖動，時鐘模式：<5ps，均方根

分析儀模塊

阻抗：50歐姆
輸入靈敏度：50mV
最大輸入電壓范圍：-2V至+3V
