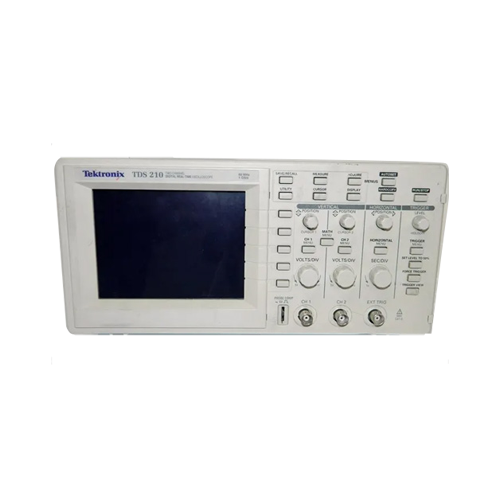

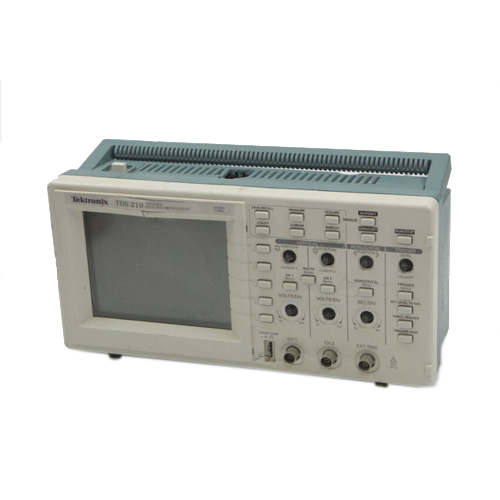

TDS210 Tektronix 泰克 示波器

信號采集系統

• 靈敏度（通過校準微調）：2 mV 至 5V/div（在所有模式下，帶寬限制為 2 mV/div 和 5 mV/div 時為 20 MHz，峰值檢測模式下限制為 20 MHz（10 mV/div）。

• 垂直縮放：垂直擴展或壓縮實時或停止的波形

• 自動測量：周期、頻率、周期 RMS、平均值、峰峰值

• 采集模式：采樣，平均，峰值檢測：高頻和隨機毛刺捕獲;使用采集硬件在 5 μs/div 和 5 s/div 之間的所有時間/div 設置下捕獲窄至 10 ns 的毛刺

• 校準位置范圍

• 伏特/格/格設置：2 mV 至 200 mV/格;失調范圍：±2 V;>200 mV 至 5 V/格;失調范圍：±50 V

校準位置范圍

• 伏特/格/格設置：2 mV 至 200 mV/格;失調范圍：±2 V;>200 mV 至 5 V/格;失調范圍：±50 V

時基系統（主系統和窗口）

• 水平縮放：水平擴展或壓縮實時或停止的波形

• 時間/除法范圍：5 ns 至 5 s/div

• 記錄長度：每通道 2500 個采樣點

• 水平精度：± 0.01%

非易失性存儲

• 波形顯示：兩個 2500 點參考波形

• 波形存儲：兩個 2500 點參考波形（TDS 210、TDS 220），四個 2500 點參考波形 （TDS 224）

• 設置：5 個前面板設置

觸發系統（僅限主系統）

• 觸發類型：邊緣（上升或下降），視頻，設置為 50%

• 視頻觸發類型：同步負合成視頻中的場或線上的觸發器;廣播標準 NTSC、PAL 或 SECAM 視頻上的觸發器

• 觸發模式：自動、正常、單次掃描

• 觸發源： TDS 210 和 TDS 220： 通道 1， CH2， 外接， 分機/5.TDS 224： 第 1 章、第 2 章、第三章、第四章

• 觸發視圖：按下觸發視圖按鈕時顯示觸發信號

游標

• 類型：電壓，時間

• 測量范圍： ΔT， 1/ΔT， ΔV

波形處理

• 算術運算符：加法、減法

• 來源：第1章±二代、三±四代

• 自動設置：對垂直、水平和觸發系統的選定輸入信號進行單鍵自動設置

顯示系統

• 堅固耐用的背光 LCD，具有可調節的多級對比度

• 插值：正弦/x

• 模式：矢量、點、點持久性

• 格式：黃熱交替和三元組

硬拷貝功能

• 打印機/文件格式：?？?、桌面噴氣、激光噴氣、愛普生（9 或 24 針）、BMP、PCX、IMG、EPS、DPU 411、DPU 412

• 硬拷貝布局：橫向或縱向

環境與安全

• 溫度： 0° C 至 +50° C （工作時）;-20° C 至 +60° C （非工作時）

• 濕度：在 +40° C 或以下時高達 90% RH;在 41° C 至 50° C（工作和非工作）期間高達 60% RH

• 海拔高度：高達 2000 米（工作時）

• 電磁輻射：符合電磁兼容性指令 89/336/EEC;FCC 聯邦法規代碼，47 CFR，第 15 部分，B 子部分，A 類

• 安全： UL 3111， EN61010， CAN/CSAC22.2 No. 1010.1-92.
