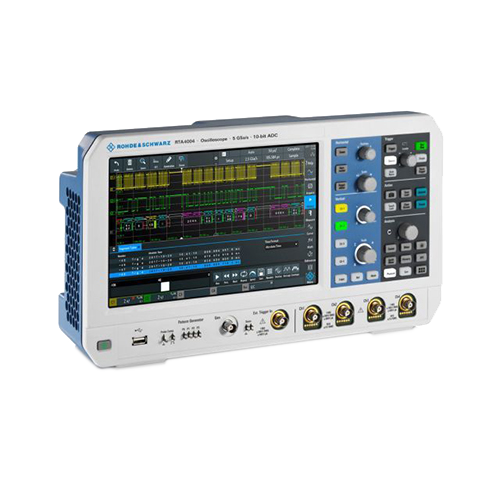

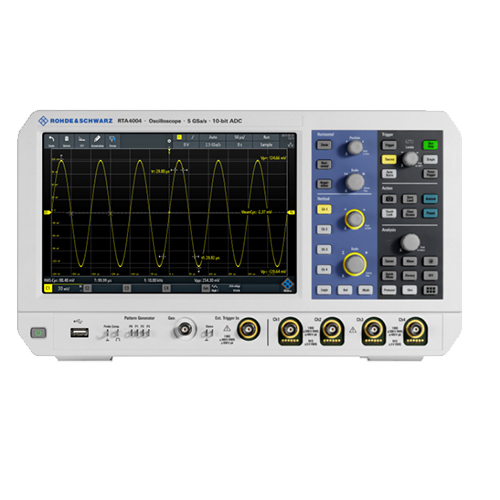

R&S RTA4000 羅德與施瓦茨示波器

主要特性：

? 帶寬：200 MHz 至 1 GHz
? 采樣率：最大 5 Gsample/s
? 存儲深度：最大 1 Gsample
? ADC 分辨率：10 位
? 顯示屏：10.1" 電容式觸摸屏

獲取報價

你的位置：首頁

產品中心

R&S RTA4000 羅德與施瓦茨示波器

概述

手冊下載

R&S?RTA4000 具備一流的信號完整性和快速響應的超大深存儲，將“十”力鉅獻提高到更高水平。羅德與施瓦茨專門設計的 10 位 ADC 結合極低噪聲性能和頂級存儲深度，在遇到意外測量挑戰時可以生成高保真波形，確保更加快速準確地進行測量。

信號分析：快速獲取結果(可查看存在于大信號中的小信號細節)

R&S?RTA4000 使用羅德與施瓦茨設計的 10 位模數轉換器，與傳統 8 位模數轉換器相比，精度提升 4 倍。分辨率越高，波形越清晰，進而顯示更多在其他情況下可能忽略的信號細節。比如在測量開關電源的特性時，在單次捕獲中，需要同時測量開關設備開啟和關斷時的電壓。

分段存儲(100 Msample（標配）；200 Msample（交織模式）)

R&S?RTA4000 提供一流的存儲深度：每個通道的存儲深度達到 100 Msample，在交織模式下存儲深度可達 200 Msample。這是同類示波器的十倍。用戶甚至可以在高采樣率下捕獲更長的采集序列，以便獲得更詳細的分析結果，例如分析開關電源的瞬態響應。

在全帶寬下采集時間更長(分段存儲：1000 Msample，帶歷史功能)

R&S?RTA-K15 選件帶有深分段存儲功能，能分析較長觀測時間的信號序列?？梢栽趲酌牖驇追昼妰?nèi)捕獲有通信間隔的協議信號（例如 I2C 或 SPI）。分段長度可調，1000 Msample 的存儲深度能得到最優的利用。在歷史模式下，可以調用 1000 Msample 最大分段存儲中的所有采集波形并進行分析。

使用混合信號示波器選件進行邏輯分析(16 個附加數字通道)

使用 R&S?RTA-B1 選件，R&S?RTA4000 可升級為具有 16 個附加數字通道、操作直觀的混合信號示波器。該示波器能同時捕獲和分析嵌入式設計的模擬和數字信號。例如，可以使用光標測量很方便地確定模數轉換器輸入輸出之間的延遲。

波形和碼型發生器(生成模擬和數字激勵)

R&S?RTA-B6 波形和碼型發生器的數據傳輸率最高達 50 Mbit/s，適用于教育以及硬件原型開發。除了常見的正弦波、方波/脈沖波、鋸齒波和噪聲波形外，此發生器還可輸出任意波形以及 4 位信號碼型。波形和碼型可以 CSV 文件形式導入，也可從示波器波形中復制?？墒褂妙A(yù)定義碼型，比如 I2C、SPI、UART 以及 CAN/LIN。

R&S?RTA4000 羅德與施瓦茨示波器產品手冊

2022-10-12

135

/file/upload/spae276/2022-10/12/202210120941308451.pdf
