MS4640B Anritsu 安立 矢量網絡分析儀
主要特性：
業界最寬的頻率跨度:單臺儀器可覆蓋 70 kHz ~ 70 GHz頻率范圍，寬帶系統配置頻率覆蓋 70 kHz ~ 145 GHz?？蓴U(kuò)展至 1.1 THz
IMDView? 軟件加上內部組合選件可實現在單個連接中從S參數切換到IMD測量的能力
最高性能的脈沖測量 —PulseView? 提供 2.5 ns 脈沖分辨率和 100 dB 動態范圍
4 端口單端或平衡測量，使用 DifferentialView? 差分分析功能
內部基于跟蹤的眼圖選件提供了顯示時域、S參數和眼圖的功能，能夠主動進行掃描更新
卓越的動態范圍 - 最高達 142 dB，高輸出功率 - 最高達 +14 dBm
最佳測試端口性能 - 方向性高達 50 dB，最佳時域分析
快速精確的光電測量，從 70 kHz 到 70 GHz 和 110 GHz，1310和1550 nm波長，使用 MN4765B O/E 校準模塊。
描述：
MS4640B VectorStar 矢量網絡分析儀在單臺儀器中提供 70 kHz 到 70 GHz 的最寬頻率覆蓋范圍。 70 GHz 的最高頻率固然令人贊嘆，但低頻端額外帶來的二十倍頻程更令人激動。IMDView? 提供了靈活的菜單欄，修改關鍵的IMD參數時，可顯示實時測量。內部組合選件提供有源器件的單個連接測試，可在S參數和IMD測量之間自動切換，而無需重新連接DUT。PulseView? 脈沖測量功能, 結合創新式 IF 數字化選項，能夠提供業界領先的 2.5 ns 脈沖分辨率和 100 dB 動態范圍，對于不同的占空比，不需要妥協或平衡性能使用。 PulseView 能夠提供脈沖測量的實時顯示，且能夠同時動態地修改脈沖參數,以及時的驗證設計指標。DifferentialView? 差分選件, 結合內部雙源選項，能夠提供差分設備、器件和組件的實時顯示分析，且同時能夠自動地修改內部雙源的相位和幅度關系。
噪音系數測量選項以冷源技術為基礎，能夠提高精度。VectorStar 是僅有的一款能夠測量70 kHz 到 125 GHz 噪音系數的矢量網絡分析儀，且配有 30 GHz 到 125 GHz 125 GHz 測量所用的優化噪音接收器。
應用領域：
差分設備、同軸射頻連接器、天線、開關、雙工器、UE 前端模塊、射頻 (FAKRA) 連接器、駕駛輔助雷達、無源組件測試、系統校準、差分路徑損耗特性、一般 S 參數和時域測量、簡單的有源器件測試程序：放大器特性、光電&電光應用

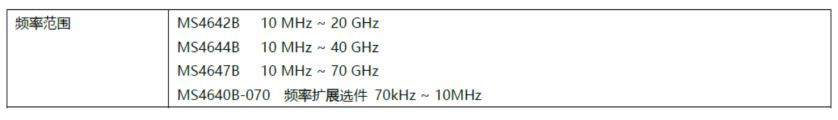

主要性能和規格：
主要特性：
業界最寬的頻率跨度:單臺儀器可覆蓋 70 kHz ~ 70 GHz頻率范圍，寬帶系統配置頻率覆蓋 70 kHz ~ 145 GHz?？蓴U(kuò)展至 1.1 THz
IMDView? 軟件加上內部組合選件可實現在單個連接中從S參數切換到IMD測量的能力
最高性能的脈沖測量 —PulseView? 提供 2.5 ns 脈沖分辨率和 100 dB 動態范圍
4 端口單端或平衡測量，使用 DifferentialView? 差分分析功能
內部基于跟蹤的眼圖選件提供了顯示時域、S參數和眼圖的功能，能夠主動進行掃描更新
卓越的動態范圍 - 最高達 142 dB，高輸出功率 - 最高達 +14 dBm
最佳測試端口性能 - 方向性高達 50 dB，最佳時域分析
快速精確的光電測量，從 70 kHz 到 70 GHz 和 110 GHz，1310和1550 nm波長，使用 MN4765B O/E 校準模塊。
描述：
MS4640B VectorStar 矢量網絡分析儀在單臺儀器中提供 70 kHz 到 70 GHz 的最寬頻率覆蓋范圍。 70 GHz 的最高頻率固然令人贊嘆，但低頻端額外帶來的二十倍頻程更令人激動。IMDView? 提供了靈活的菜單欄，修改關鍵的IMD參數時，可顯示實時測量。內部組合選件提供有源器件的單個連接測試，可在S參數和IMD測量之間自動切換，而無需重新連接DUT。PulseView? 脈沖測量功能, 結合創新式 IF 數字化選項，能夠提供業界領先的 2.5 ns 脈沖分辨率和 100 dB 動態范圍，對于不同的占空比，不需要妥協或平衡性能使用。 PulseView 能夠提供脈沖測量的實時顯示，且能夠同時動態地修改脈沖參數,以及時的驗證設計指標。DifferentialView? 差分選件, 結合內部雙源選項，能夠提供差分設備、器件和組件的實時顯示分析，且同時能夠自動地修改內部雙源的相位和幅度關系。
噪音系數測量選項以冷源技術為基礎，能夠提高精度。VectorStar 是僅有的一款能夠測量70 kHz 到 125 GHz 噪音系數的矢量網絡分析儀，且配有 30 GHz 到 125 GHz 125 GHz 測量所用的優化噪音接收器。
應用領域：
差分設備、同軸射頻連接器、天線、開關、雙工器、UE 前端模塊、射頻 (FAKRA) 連接器、駕駛輔助雷達、無源組件測試、系統校準、差分路徑損耗特性、一般 S 參數和時域測量、簡單的有源器件測試程序：放大器特性、光電&電光應用
主要性能和規格：
