一、 網絡分析儀 E5071C 簡介
網絡分析儀的工作原理 ：
網分通過捕獲待測器件反射波， 可以測得待測器件在各個頻點上的阻抗值、 駐波比、 回波損耗等參數， 并且反映在網分的屏幕上。

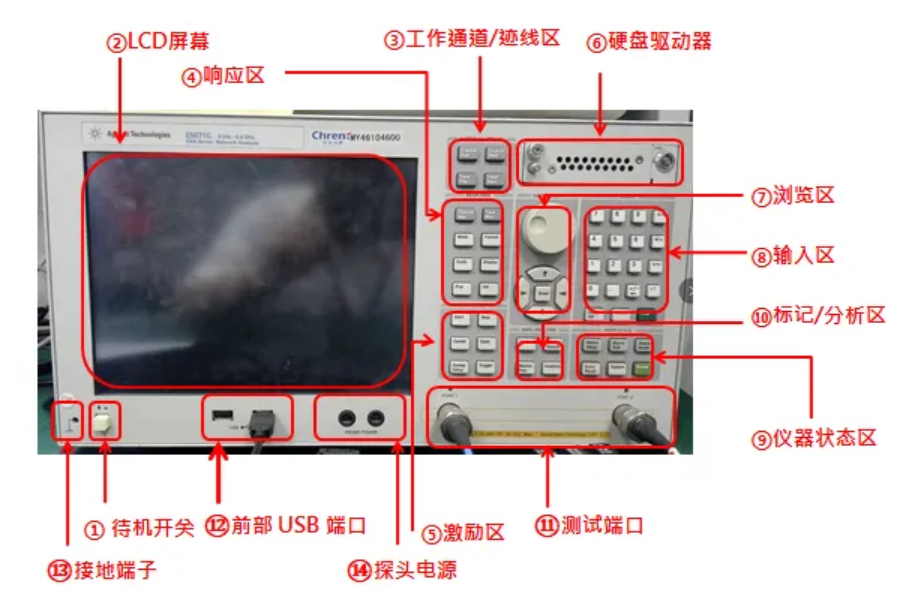

E5071C 前面板簡介 ：
總覽：
詳細介紹：

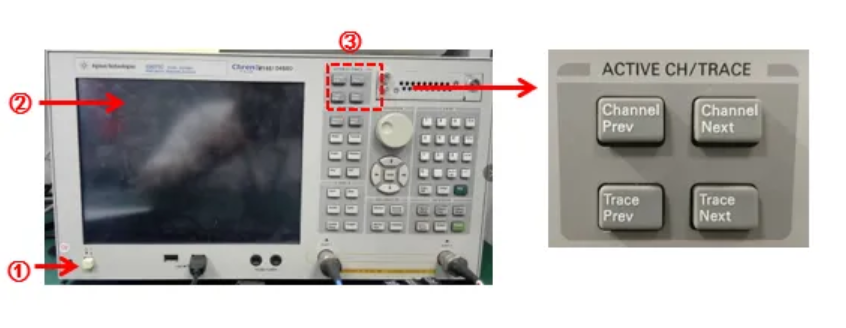

① 待機開關：開機和待機狀態之間進行切換
② LCD 屏幕：顯示跡線、 刻度、 設置、 功能鍵及測試信息

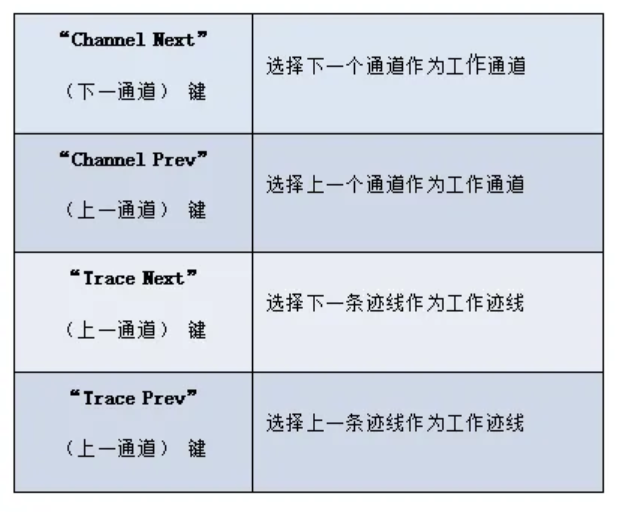

③ 工作通道 / 跡線區：

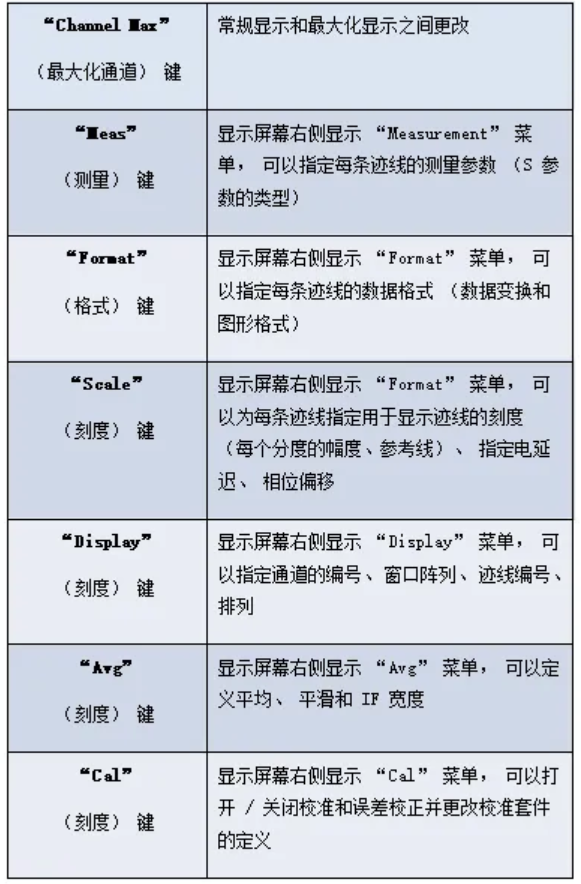

④ 響應區：設置響應測量的一組按鍵

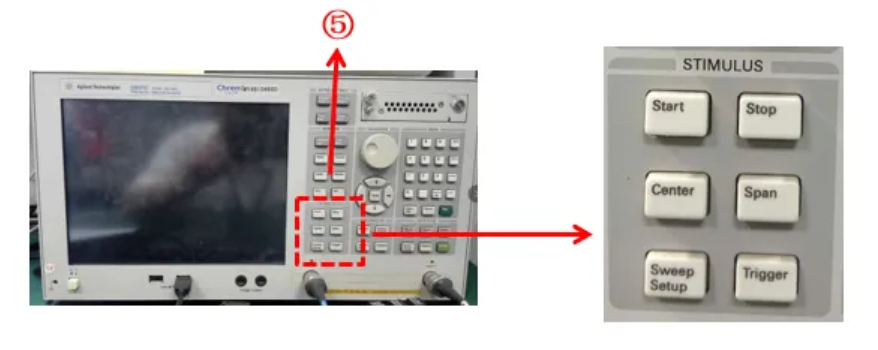

⑤ 激勵區：定義激勵值 （信號源和觸發） 一組按鍵

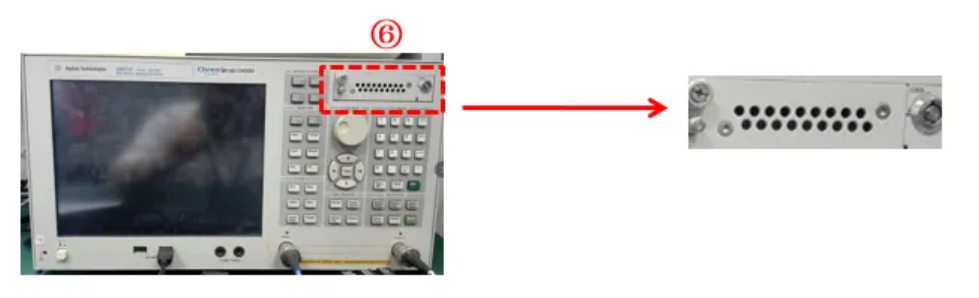

⑥ 硬盤驅動器：接入移動硬盤

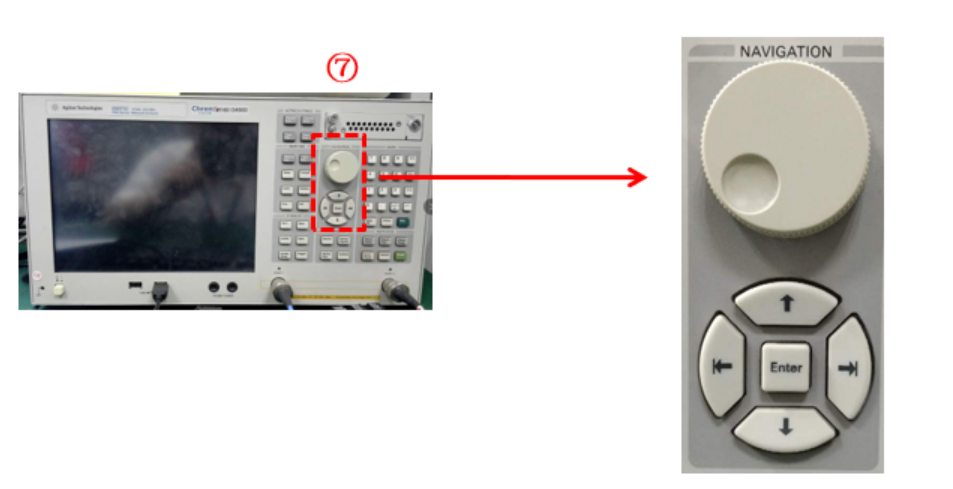

⑦ 瀏覽區：瀏覽區的按鍵和旋鈕用于功能菜單、 表格和對話框中的選定區域中進行瀏覽， 以及通過增加或者減少來更改數據輸入?yún)^(qū)域中的數值

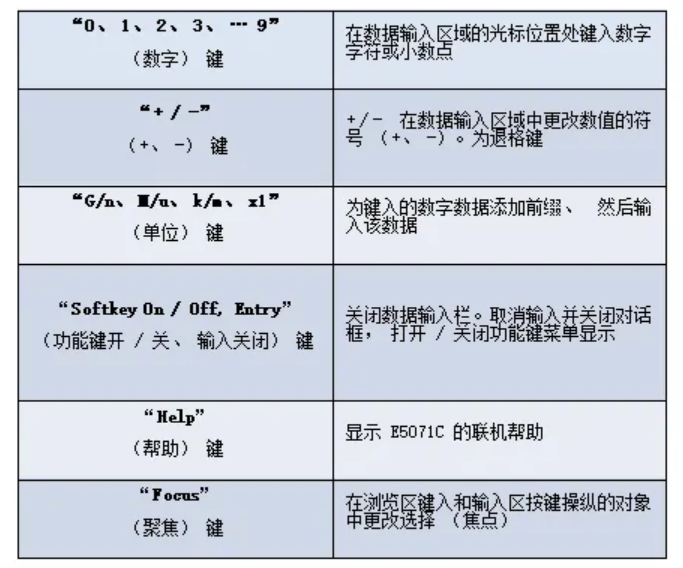

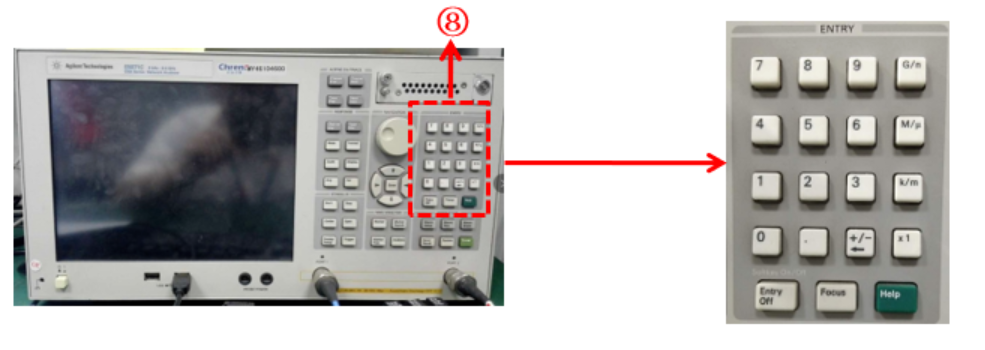

⑧ 輸入?yún)^(qū)：

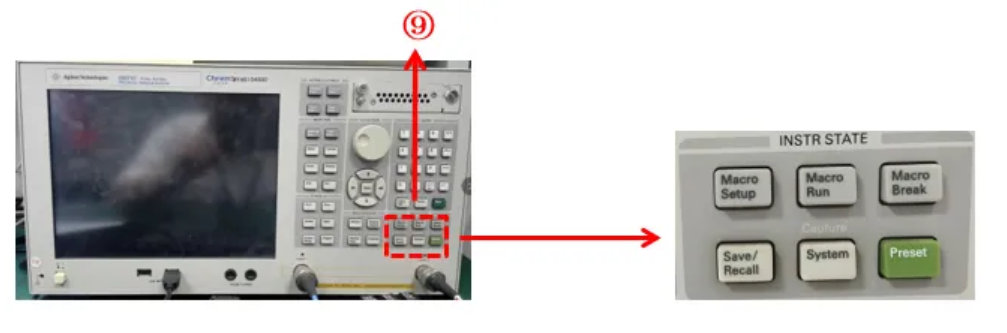

⑨ 儀器狀態區：

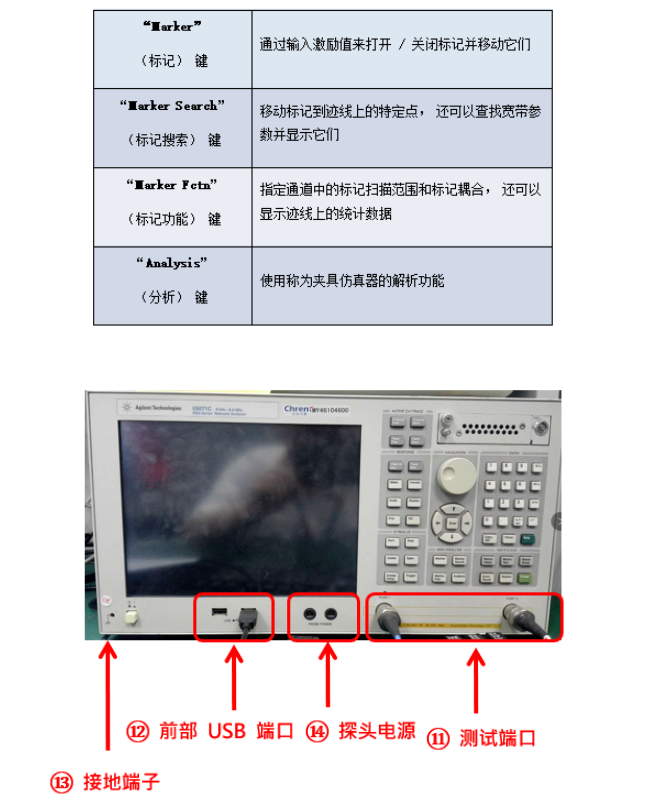

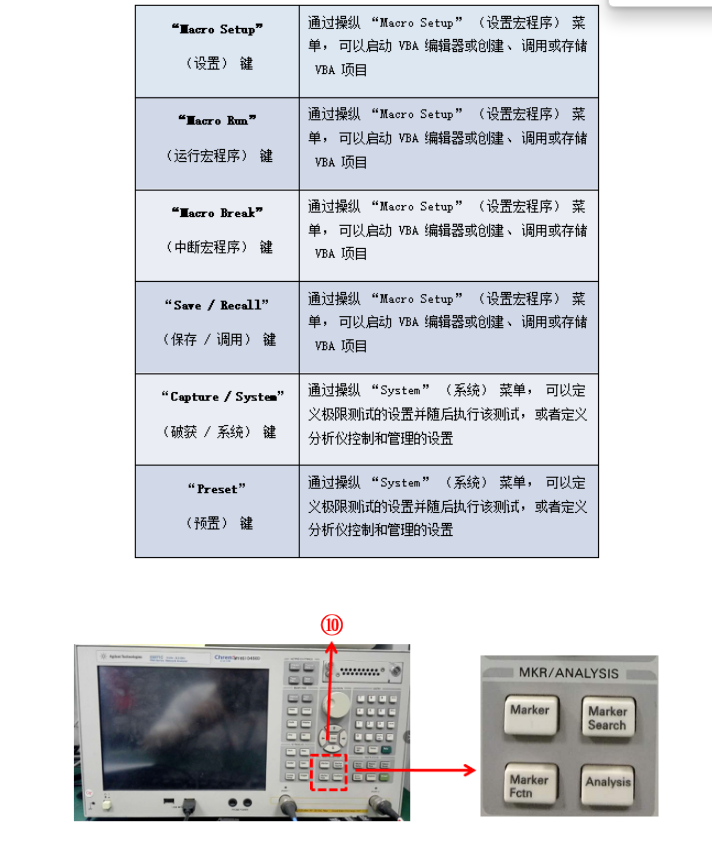

⑩ 標記 / 分析區 ：通過使用標記、 夾具仿真器等來分析測量結果
? 測試端口：連接 DUT（被測件）的端口。端口的數量取決于選件。
? 前部 USB 端口：連接到 Ecal 模塊、 USB、 多端口測試裝置或打印機。
? 接地端子：E5071C 的接地端子， 與設備底盤相連。
? 探頭電源：向外部探頭提供電源的端口。
