10G光模塊眼圖測試簡述
2024-06-07
瀏覽次數：4646次

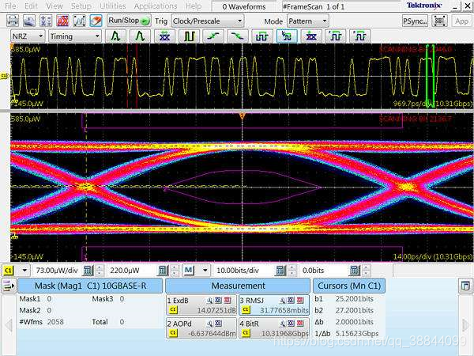

10G光模塊眼圖測試是一種評估光模塊性能的重要手段，它通過對光信號進行實時監測和分析，從而獲得光模塊性能參數的一種方法。在測試過程中，光信號被轉換為電信號，并通過示波器的波形顯示出來。通過對波形進行分析，可以獲得眼圖的各種參數，例如眼高、眼寬、消光比等，從而評估光模塊的性能。
高速數字示波器：用于捕獲光模塊發送的信號波形，并顯示為眼圖圖形。示波器的采樣速率和帶寬應至少匹配光模塊的工作速率。
波形發生器：用來產生特定的測試信號，以便模擬光模塊在實際應用中的工作環境。
光模塊：作為待測試對象，其性能將通過眼圖測試來評估。
光衰減器：用于調節輸入的光信號強度，以適應示波器的動態范圍。
光纖：用于連接光模塊和其他測試設備，傳輸光信號。
時鐘源：提供同步信號，確保測試設備之間的時間一致性。
同步接收器：用于接收和解碼從光模塊發出的信號，以便示波器能夠準確地捕捉到信號波形。
眼圖分析軟件：用于處理示波器捕獲的數據，并生成眼圖圖形，分析光模塊的性能參數，如噪聲、抖動等。
以上設備共同構成了一個完整的10G光模塊眼圖測試系統，通過這個系統可以全面評估光模塊的性能，確保其在高速數據傳輸中的穩定性和可靠性。在進行測試之前，應確保所有設備均已正確配置，并按照測試協議進行操作。
10G光模塊眼圖測試簡述
2024-06-07
10G光模塊眼圖測試是一種評估光模塊性能的重要手段，它通過對光信號進行實時監測和分析，從而獲得光模塊性能參數的一種方法。在測試過程中，光信號被轉換為電信號，并通過示波器的波形顯示出來。通過對波形進行分析，可以獲得眼圖的各種參數，例如眼高、眼寬、消光比等，從而評估光模塊的性能。
10G光模塊眼圖測試中常用哪些設備？
高速數字示波器：用于捕獲光模塊發送的信號波形，并顯示為眼圖圖形。示波器的采樣速率和帶寬應至少匹配光模塊的工作速率。
波形發生器：用來產生特定的測試信號，以便模擬光模塊在實際應用中的工作環境。
光模塊：作為待測試對象，其性能將通過眼圖測試來評估。
光衰減器：用于調節輸入的光信號強度，以適應示波器的動態范圍。
光纖：用于連接光模塊和其他測試設備，傳輸光信號。
時鐘源：提供同步信號，確保測試設備之間的時間一致性。
同步接收器：用于接收和解碼從光模塊發出的信號，以便示波器能夠準確地捕捉到信號波形。
眼圖分析軟件：用于處理示波器捕獲的數據，并生成眼圖圖形，分析光模塊的性能參數，如噪聲、抖動等。
以上設備共同構成了一個完整的10G光模塊眼圖測試系統，通過這個系統可以全面評估光模塊的性能，確保其在高速數據傳輸中的穩定性和可靠性。在進行測試之前，應確保所有設備均已正確配置，并按照測試協議進行操作。
