TSL-550 santec 可調諧激光器 tunable laser 常見問題解答
Santec TSL-550 可用于光學器件和模塊的測試，如可調諧濾波器，交織器，光纖光柵，耦合器，分離器，隔離器，光開關等。它也可以用于硅光子材料的特性測試，包括微腔環形諧振器。此外，它還可以用于光譜學，干涉測量等領域。
特點

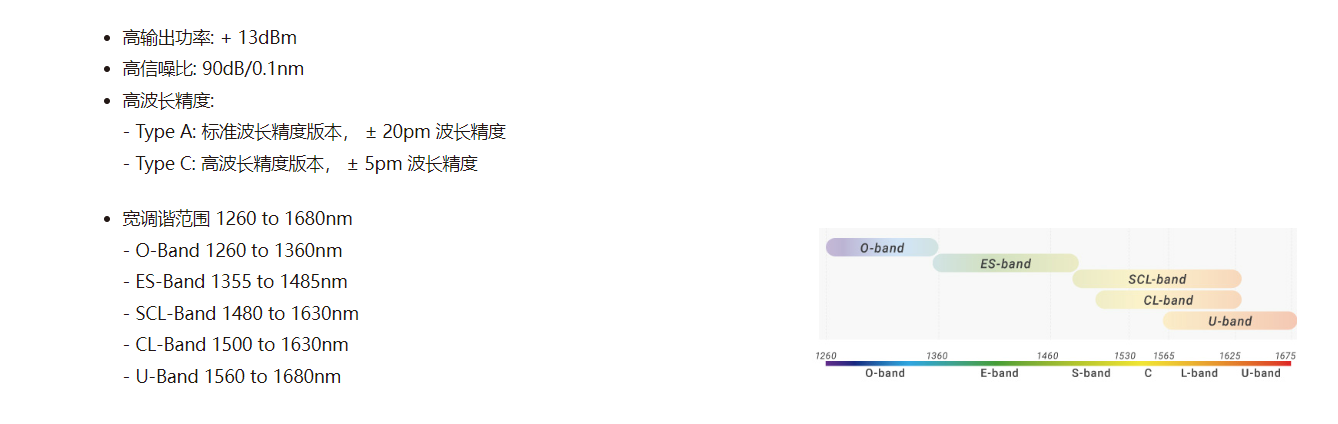

? 寬波長調諧范圍，從 1260 到 1680nm，可選不同的波段。

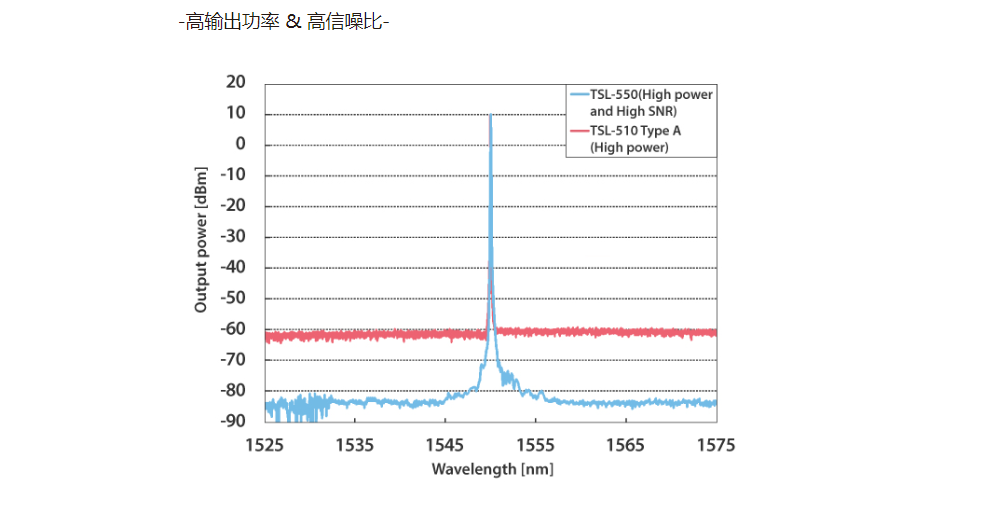

? 高輸出功率，高達 +13dBm，適用于多輸入、高消光比的器件測試。
? 高信噪比，超過 90dB/0.1nm，保證了光學測試的精度和穩定性。
? 高波長精度，有兩種類型：Type A，±20pm；Type C，±5pm。
? 無跳模調諧，精細調節，相干控制等功能，使其成為精密光學測試的必備工具。
Santec TSL-550應用場景
? 光學器件及模塊測試: 可用于測試可調諧濾波器, 交織器, 光纖光柵, 耦合器, 分離器, 隔離器, 光開關等器件的插入損耗 (IL), 波長依賴損耗 (WDL), 偏振依賴損耗 (PDL) 等參數。
? DWDM器件測試: 可用于測試密集波分復用 (DWDM) 類的無源器件、波長選擇開關 (WSS) 等器件的波長選擇性，消光比，串?dāng)_等參數。
? 硅光子材料特性測試: 可用于測試硅光子材料的吸收譜，折射率，色散等特性，以及微腔環形諧振器等器件的諧振頻率，品質因子等參數。
? 光譜學: 可用于測量各種物質的光譜特性，如反射率，透射率，熒光，拉曼散射等。
? 干涉測量: 可用于測量光學距離，相位差，折射率等，以及進行光學相干斷層掃描 (OCT) 等應用
Santec TSL-550 測試
? 連接 TSL-550 的電源和通信接口，以及輸出光纖。
? 安裝 TSL-550 的控制軟件，可以從 Santec 的網站下載。
? 打開控制軟件，選擇 TSL-550 的型號和通信端口，然后點擊連接。
? 在控制軟件中，你可以設置 TSL-550 的波長，功率，掃描模式，精細調節，相干控制等參數。
? 將 TSL-550 的輸出光纖連接到你要測試的光學器件或系統，然后開始測試。
? 在控制軟件中，你可以查看 TSL-550 的狀態，波長，功率，掃描曲線等信息，也可以保存或?qū)С鰯?shù)據。
Santec TSL-550故障處理
? 沒有電源：檢查電源線是否正確連接，以及保險絲是否完好。
? 激光器無輸出：檢查輸出光纖是否正確連接，以及控制軟件是否設置了合適的波長和功率。
? 激光器輸出不穩定：檢查激光器是否處于恒溫狀態，以及是否有外界干擾或振動。
? 激光器輸出波長不準確：檢查激光器是否校準過，以及控制軟件是否選擇了正確的型號和相干控制模式。
? 控制軟件無法連接激光器：檢查通信接口是否正確連接，以及控制軟件是否選擇了正確的通信端口。
Santec TSL-550與Santec TSL-570對比
? TSL-570 是 TSL-550 的升級版，重新設計了核心模塊激光諧振器和控制電路，以及更加便利的人性化的用戶界面。
? TSL-570 的掃描速度、性能等可提升到 TSL-550 的 2 倍，精確掃描速度高達 200nm/s，亞皮米分辨率及精度。
? TSL-570 的波長精度有三種類型：Type A (±20pm), Type C (±5pm), Type P (±2 pm)，而 TSL-550 只有 Type A 和 Type C。
? TSL-570 的波長范圍可以從 1240 到 1680nm，輸出光功率高達 20mW，而 TSL-550 的波長范圍可以從 1260 到 1680nm，輸出光功率高達 13dBm。
? TSL-570 和 TSL-550 都具有高信噪比 (90dB/0.1nm)，無跳?？烧{(diào)諧，精細調節，一致性控制等功能，適用于精密光測試。
