keysight 86100D示波器-legacy UI與FlexDCA軟件切換
keysight 86100D示波器有兩種用戶界面，分別是經典的DCA用戶界面和新的FlexDCA用戶界面。經典的DCA用戶界面是與86100C DCA-J示波器完全兼容的，使用起來非常熟悉。FlexDCA用戶界面是基于矢量的，提供了更多的信號分析功能，如去嵌入/嵌入、均衡、相位鎖定環、相位噪聲、自定義分析等。可以根據您的需要，在這兩種用戶界面之間進行切換，只需輕觸屏幕上的一個按鈕即可。

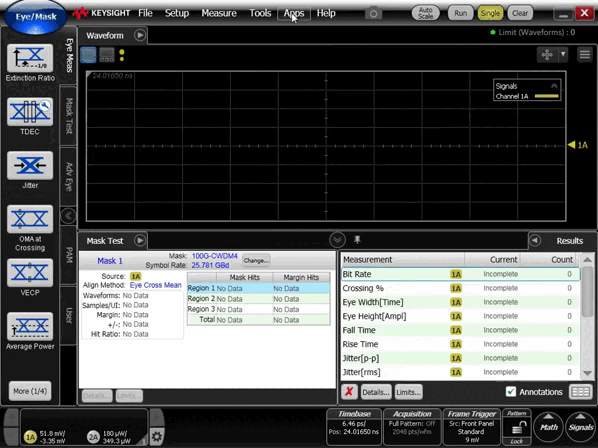

FlexDCA如何切換到legacy UI
1.找到“APPS”菜單，選擇“l(fā)egacy UI”并點擊。
2.彈出EXIT FlexDCA，詢問是否退出FlexDCA，點擊“EXIT”
3.等待跳轉legacy UI界面。

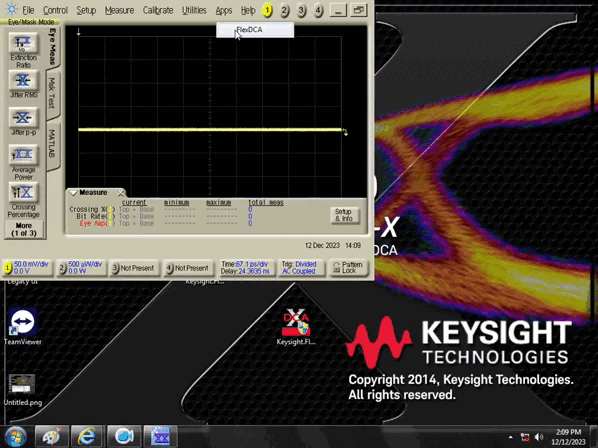

legacy UI如何切換到FlexDCA
1.找到“APPS”菜單，選擇“FlexDCA”并點擊。
2.等待跳轉FlexDCA界面。
注意：
1.標簽顯示：AGLIENT 86100、KEYSIGHT 86100D、KEYSIGHT N1000A正常切換.
2.AGLIENT 86100A、AGLIENT 86100B、AGLIENT 86100C版本過老，無法支持FlexDCA軟件
3.AGLIENT 86100A\B\C，只有NRZ ，KEYSIGHT 86100D需安裝license才支持PAM4
