吉時利 2450 型 SourceMeter? 儀器-操作簡述
Model 2450 System SourceMeter? 儀器是一款精密的低噪聲儀 器，其中組合了穩定的直流電源和可重復的高阻抗萬用表。該 儀器的設計具有直觀的設置和控制、增強的信號質量和擴大的 量程，以及優于市場上的類似產品的電阻率和電阻功能。 在同時擁有 6? 位分辨率時和 0.012% 的基本精度時，2450 可以通過 IEEE-488 bus 提供每秒 59 個讀數。在 4? 位精度 時，每秒可向其內部緩沖器讀入多達 1359 個讀數。
打開或關閉儀器電源

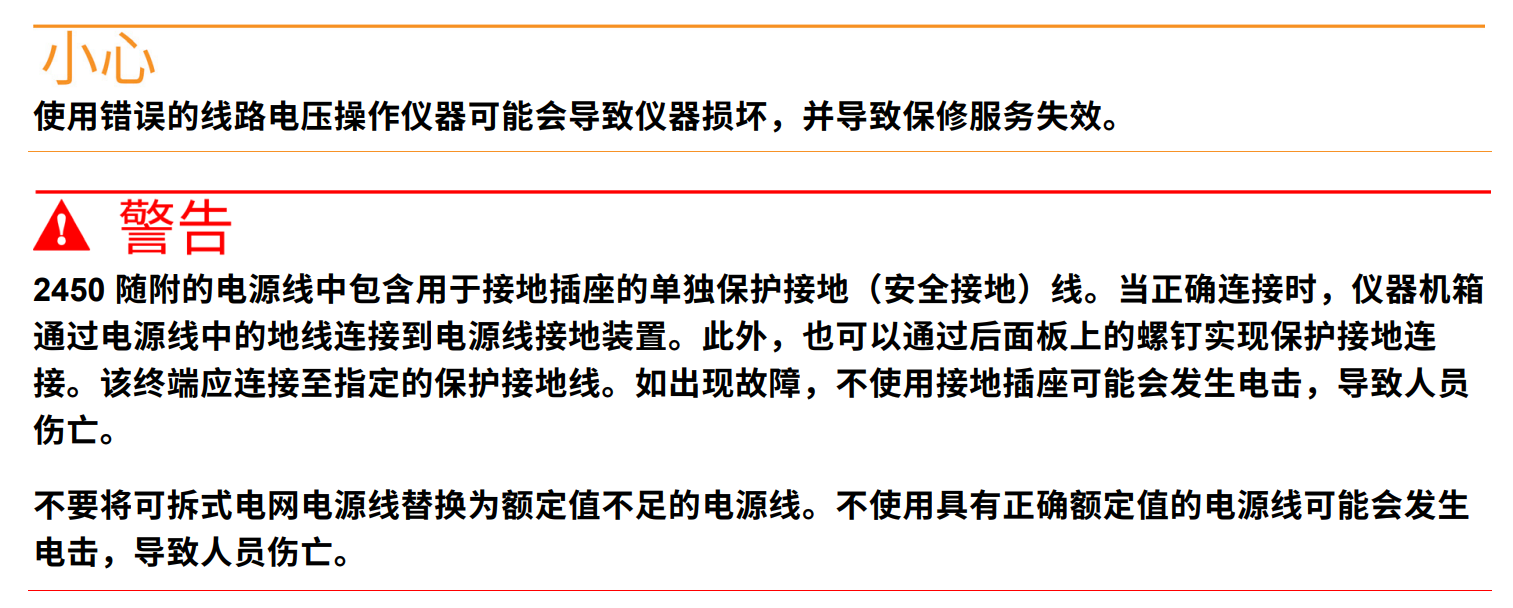

按照以下步驟將 2450 連接到線路電源并打開儀器電源。2450 的工作電壓范圍為 100 V 至 240 V，工 作頻率為 50 Hz 或 60 Hz。它會自動感測線路的電壓和頻率。確保您所在地區的工作電壓符合要求。 必須打開 2450 并使其預熱至少 1 小時才能達到額定精度。
要連接電源線：
確保前面板 POWER（電源）開關處于關閉 (O) 位置。
將隨附電源線的陰端連接到后面板上的交流電插座。
將電源線的陽端連接到已接地的交流電源插座。
要打開或關閉 2450：
在打開儀器之前，請從 2450 上斷開任何被測器件 (DUT)。
要打開儀器，請按前面板 POWER（電源）開關將其置于打開 (|) 位置。儀器在啟動時會顯示狀態 欄。開機完成時將顯示主頁屏幕。
要關閉儀器，請按前面板 POWER（電源）開關將其置于關閉 (O) 位置。

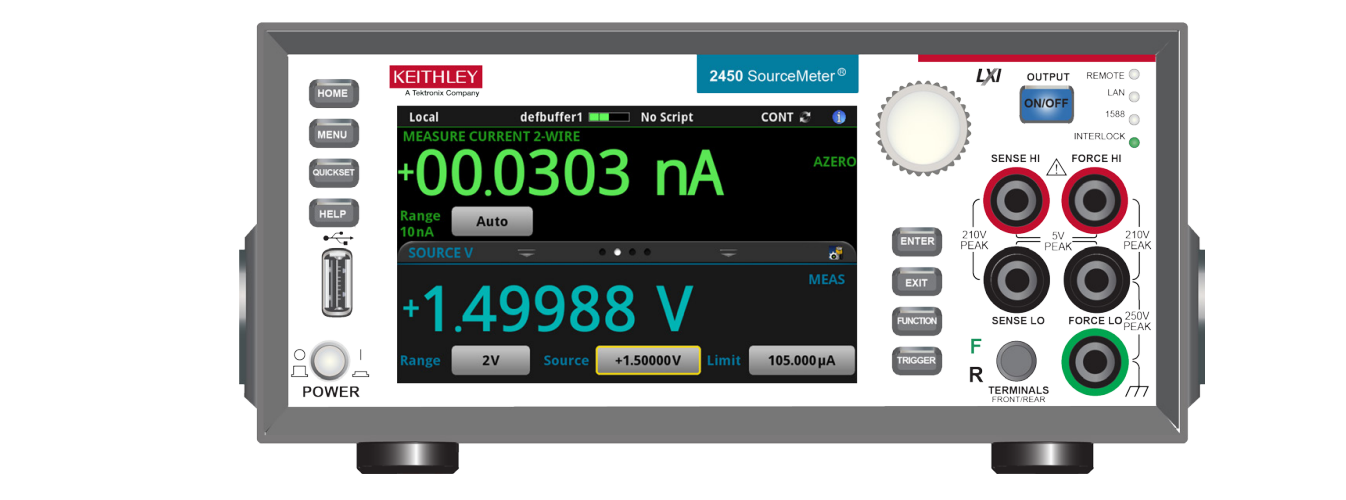

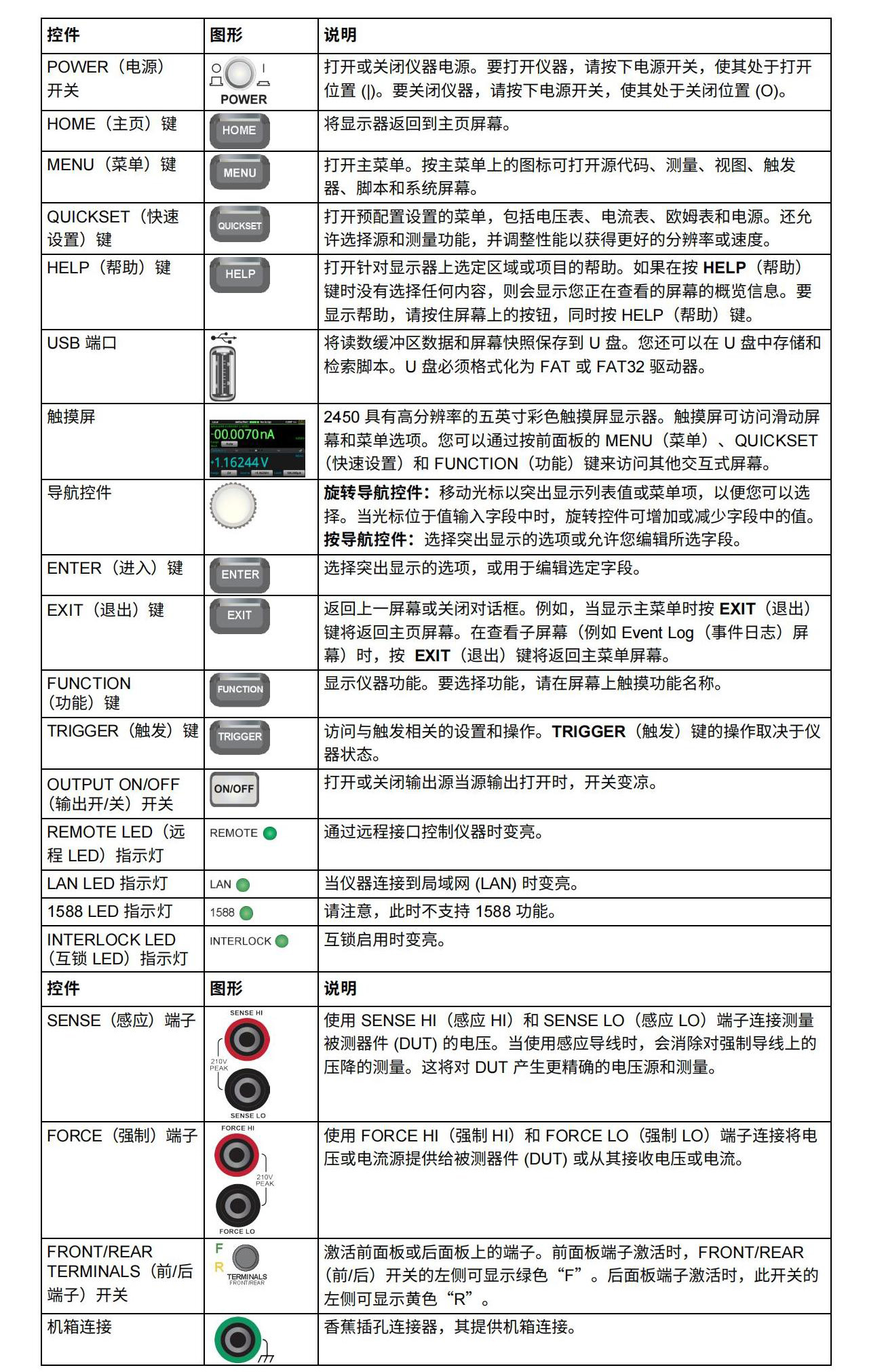

前面板概述：2450 的前面板如下所示。前面板上的控件說明如下圖所示。
吉時利 2450 GPIB 通信
2450 接口符合 IEEE Std 488.1 標準，并支持 IEEE Std 488.2 通用命令和狀態模型拓?fù)洹?
最多可以將 15 個設備連接到 GPIB 接口，其中包括控制器。最大電纜長度是以下兩者中的較小者：
? 設備數量乘以 2 米（6.5 英尺）
? 20 米（65.6 英尺）
如果忽略這些限值，可能導致總線工作不穩定。
安裝 GPIB 驅動程序軟件
查看您的 GPIB 控制器的文檔以了解從何處獲取驅動程序的信息。
Keithley Instruments 還建議您查看 GPIB 控制器的網站以獲取最新版本的驅動程序或軟件。
在連接硬件之前務必安裝驅動程序。這可以防止將不正確的驅動程序與硬件關聯。
在計算機中安裝 GPIB 卡 ,有關安裝 GPIB 控制器的信息，請參閱 GPIB 控制器供應商提供的文檔。

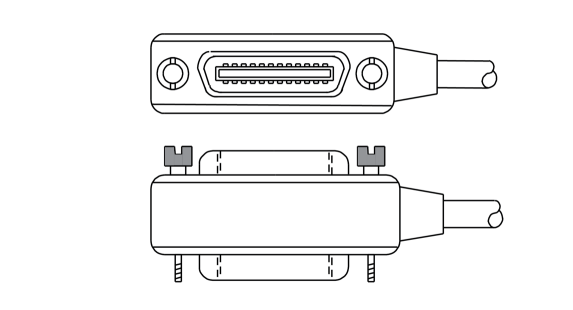

將 GPIB 電纜連接到儀器，要將 2450 連接到 GPIB 接口，請使用配有標準 GPIB 連接器的電纜，如下所示。要建立與一臺儀器的多個并行連接，請堆疊各連接器。每個連接器上都有兩個螺絲，以確保牢固地連 接。下圖顯示了對應于含多臺儀器的測試系統的典型連接圖
