Keithley 2400 系列(2410,2420,2430) 多功能電源電表-簡易操作手冊（1）
功能：
? 電壓源、電流源、電壓表、電流表四合一新型儀器，適用于快速直流測試
? 可選高電壓型 (1100V)、大電流型 (3A) 或大電流脈沖型 (10A) 電源／測量
? 最大功率：20W (2400 和 2410)，60W (2420)，100W (2430 直流模式)，1kW (2430 脈沖模式) ? 五位半電表, 0.012%準確度
? 可作六線式奧姆測量
? 程控電流／電壓，并可設定箝制準位
? 最快速度可達 1000 點／秒(GPIB 接口)
? 內建快速「通過／失效」比較器，適用于自動化質量管理
? 數字 I/O 可直接與其它儀器溝通
? IEEE-488 和 RS-232 界面
? 除量測電壓、電流外，并可直接量測電阻、功率、百分率、補償電阻（Offset Compensated Ω）、變阻器α值（Varistor α）、電壓系數（Voltage Coefficient）

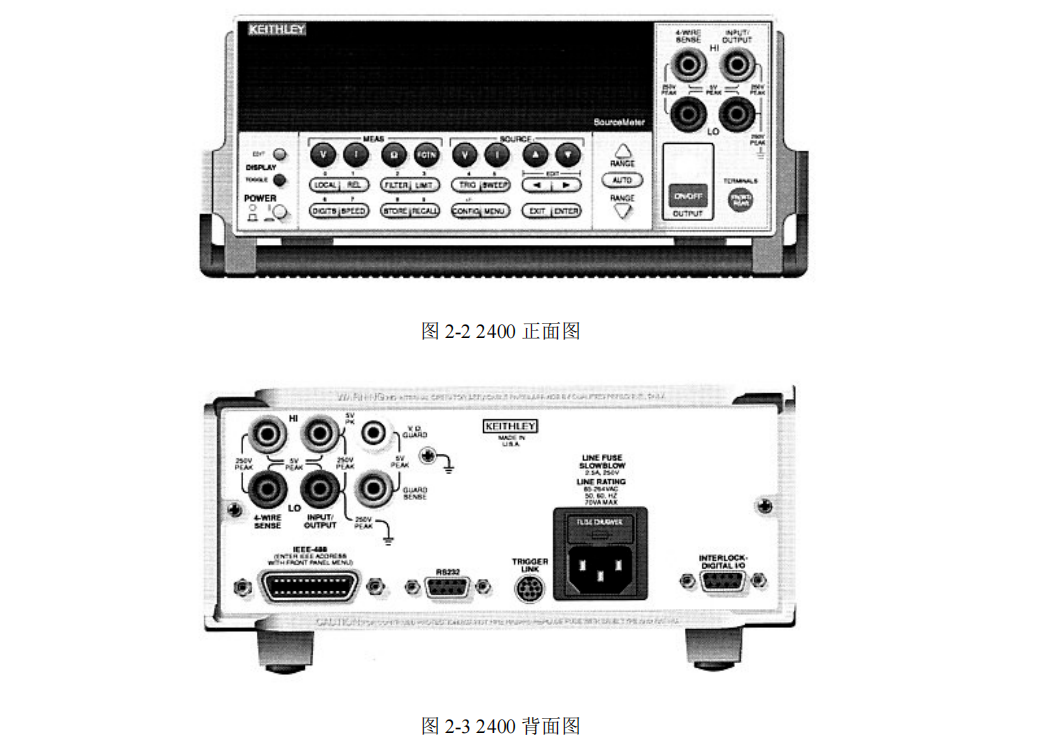

面板簡介：
屏幕顯示：如圖 2-1 所示，屏幕左上方所顯示為「量測值」，右上方為「輸出開/關」顯示， 左下方為「電源輸出值」，右下方為「箝位值」顯示。
Power：電源開關
MEAS 選擇鍵：選擇所欲量測的訊號
(1) V 量測電壓
(2) I 量測電流
(3) Ω 量測電阻
(4) FCTN 量測功率 , 補償電阻 ,電壓系數 , 變電阻 ALPHA 值 ,百分率 (初 始設定為功率)
SOURCE 選擇鍵：選擇電源輸出型式
(1) V 輸出電壓
(2) I 輸出電流
(3)▲和▼ 增加或減少輸出值或箝位值 (Cmpl)
操作鍵：
(1) EDIT 選擇設定電源輸出值或箝位值
(2) TOGGLE 切換輸出值與量測值位置
(3) LOCAL 取消遠程計算機控制,回到儀器面板控制
(4) REL 開啟/取消參考數值比較
(5) FILTER 開啟/取消數字濾波
(6) LIMIT 開啟/取消限制值測試
(7) TRIG 從面板觸發開始量測
(8) SWEEP 開始輸出設定好的掃瞄電壓或電流
(9) DIGITS 改變量測顯示數字
(10) SPEED 改變量測速度及精準度
(11) STORE 設定記憶數量并開始儲存
(12) RECALL 顯示儲存的量測數值
(13) CONFIG 設定 （加上其它按鍵，如 CONFIG + SWEEP 可設定掃瞄輸出）
(14) MENU 進入可儲存設定值,更改通訊方式(IEEE-488 or RS232),或校正
(15) EXIT 跳出 (16) ENTER 確認
RANGE：范圍選擇
(1) ▲ 更改為較大的范圍
(2) ▼ 更改為較小的范圍
(3) AUTO 自動切換至最佳范圍
OUTPUT：
(1) ON/OFF 開啟/取消電源輸出
操作入門
A.輸出電壓,量測電流

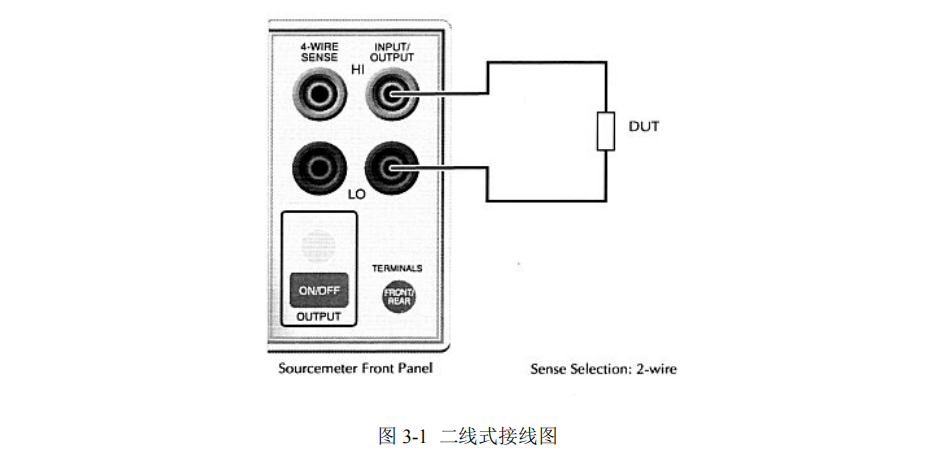

1.接線如圖 3-1。
2.按 SOURCE V ,設定輸出電壓(由”EDIT” 左、右鍵來更改光標位置，并經由 ”SOURCE” ▲ , ▼ 及各數字鍵來設定數值)。
3.按 MEAS I（量測電流）。
4.按 OUTPUT ON/OFF 輸出。（燈亮代表輸出） ※若單純量測電流,可將電壓設為 0V 做電流表用。
5.自面板讀取量測值
B.輸出電流,量測電壓
1. 接線如圖 3-1。
2.按 SOURCE I ,設定輸出電流(由”EDIT” 左、右鍵來更改光標位置，并經由 ”SOURCE” ▲ , ▼ 及各數字鍵來設定數值)
3.按 MEAS V（量測電壓）
4.按 OUTPUT ON/OFF 輸出。（燈亮代表輸出）
※若單純量測電壓,可將電流設為 0A 做電壓表用。
5.自面板讀取量測值。
C.量測電阻

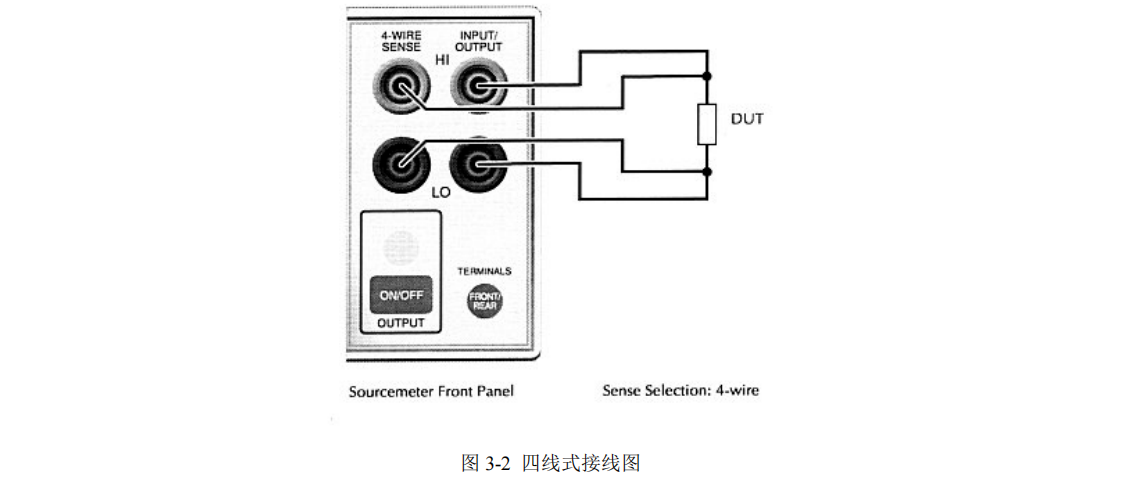

1.做兩線式量測接線如圖 3-1；若做四線式量測接線如圖 3-2。
2.先按「CONFIG」再按「?」，做電阻量測設定，進入「SENSE-MODE」，選擇兩線式量 測或四線式量測。
3.按 SOURCE I。
4.按 MEAS Ω。
5.按 OUTPUT ON/OFF 輸出電源。
6.自面板讀取量測值
C.量測功率
1. 接線如圖 3-1。
2.先按「CONFIG」，然后按「FCTN」，選擇「POWER」然后按「ENTER」
3.按 SOURCE I 或 V。
4.按 MEAS 「FCTN」。
5.按 OUTPUT ON/OFF 輸出電源。
6.自面板讀取量測值。
補償電阻（Offset Compensated Ω）
1. 接線如圖 3-1。
2.先按「CONFIG」，然后按「FCTN」，選擇「OFF-COMP-OHMS」然后按「ENTER」。
3.設定 I1，I2。
4.按 SOURCE I。
5 按「FCTN」。
6.按 OUTPUT ON/OFF 輸出電源。
7.自面板讀取量測值。
D.量測變阻器α值（Varistor α）
1.接線如圖 3-1。
2.先按「CONFIG」，然后按「FCTN」，選擇「VAR-ALPHA」然后按「ENTER」。
3. 設定 I1，I2。
4.按 SOURCE I。
5.按「FCTN」。
6.按 OUTPUT ON/OFF 輸出電源。
7.自面板讀取量測值
