示波器的介紹及應用（知識分享）
學習示訊波器（oscilloscope）的原理及功能，并做簡單的運用。
示波器原理

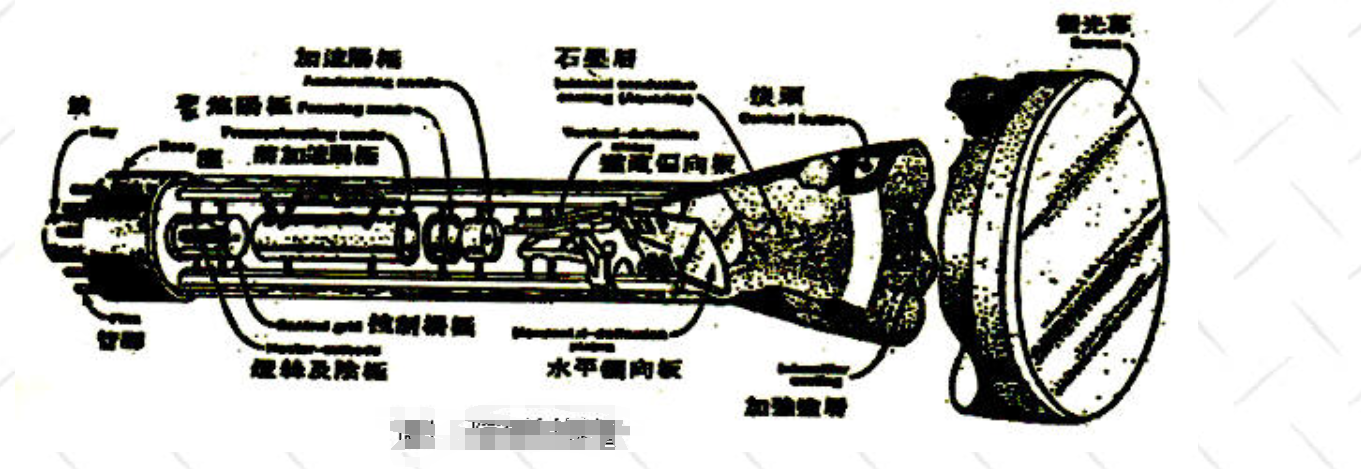

如圖所示一個較接近實際設計的陰極射線管圖。 陰極射線管是示波器的心臟。 陰極受到燈絲加熱產生熱游子。 這些因受熱而脫離陰極的電子經控制柵極的吸引或抑制后，受到加速陽極吸引，而通過聚焦陽極與加速陽極，再經過垂直及水平偏向板，受到偏向后打到熒光幕上。 電子打到熒光幕放出熒光并形成一亮點，然后經由管壁涂料回到陰極而構成一回路。

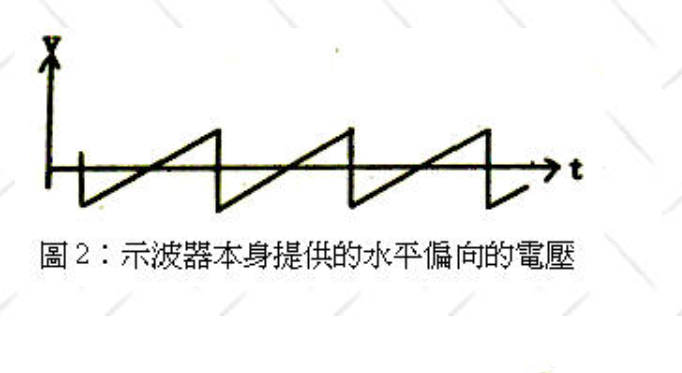

水平偏向電壓是示波器本身所提供的鋸齒波（圖2），垂直偏向電壓則為外界輸入的待測電壓訊號。
圖3為舉一實例說明。
圖3（a）是加在示波器的垂直偏向板上的輸入的正弦電壓波形。
圖3（b）則是示波器本身所提供加在水平偏向板上的鋸齒波。
這兩個時變電壓波在示波器上的合成效果為圖3（c）的正弦波。
如果取消示波器的水平偏向電壓，則熒光幕上將顯示如圖3（d）的波形。
一般示波器的水平掃描電壓之掃描周期是可調的，如果我們將鋸齒波的周期由原來的8ms（圖3（b））增加為16ms而垂直輸入維持原來的圖形（圖3（a））不變則兩者在示波器上的合成圖形為圖3（e）。

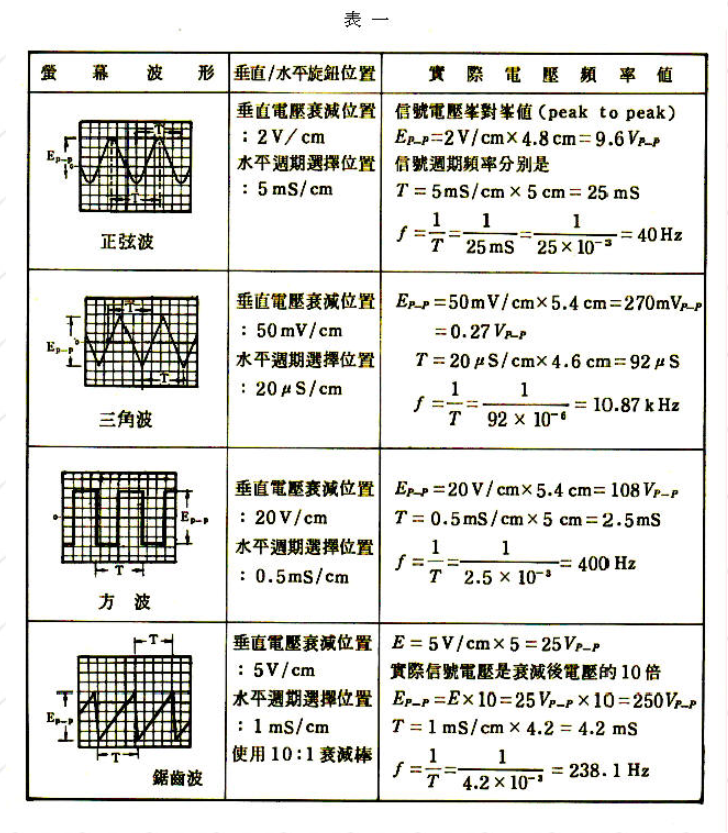

讓我們現在更詳細討論，如何把在屏幕上所顯示的波形換算成真正的待測信號的電壓及頻率。 如表一所述。

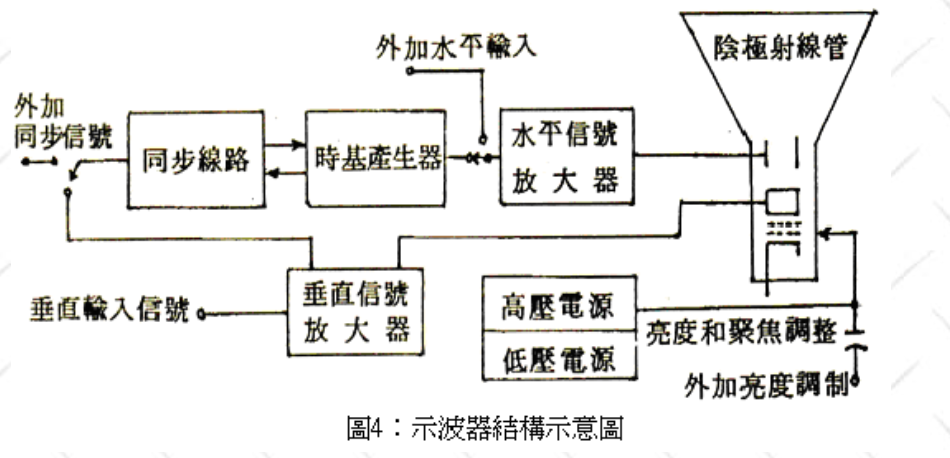

以下是用方塊圖對示波器的整個結構作一概略性描述（圖4）。 我們分成幾個子系統來說明：
陰極射線管：如前所述，包括燈絲、陰極、控制柵極、聚焦及加速陽極、水平及垂直偏向板以及熒光幕。
（一） 垂直信號系統：垂直信號系統是由很多級放大器所組成的。 放大器忠實地放大或衰減輸入訊號，使示波器能夠接受很大范圍的輸入電壓。
（二） 水平信號系統：水平信號系統包括時基產生器、同步線路和水平信號放大器。 同步線路從垂直放大器取出放大的輸入電壓信號，選取一定的電壓點（例如零點、正斜率等等），并命令時基生成器（產生鋸齒波）開始掃描 3/4 這個作用即是「觸發」3/4 以使水平偏向電壓能和垂直偏向電壓的步調一致。
（三）高壓和低壓電源：高壓源主要提供陰極管的加速電壓（直流高壓），通常是1200 ~ 2000伏特的DC。 低壓電源則供應示波器內其它電路操作所需要的電源。 如果示波器的水平偏向電壓由外來訊號輸入取代示波器內部產生的鋸齒波時，則示波器可以變成一部X-Y作圖機。
接著我們來討論李沙育圖形法（Lissajous pattern method）應用于測量頻率的原理。 如果我們在示波器的垂直與水平偏向板上，分別輸入正弦波電壓時，示波器所顯示的圖形，我們稱之為李沙育圖形。
假設我們在輸入頻率相等的兩個信號于水平和垂直偏向板，則屏幕上可能出現：圓形、橢圓或是一條傾斜的直線。 至于是哪一種圖形，則端視兩輸入電壓之大小和其相位而定。

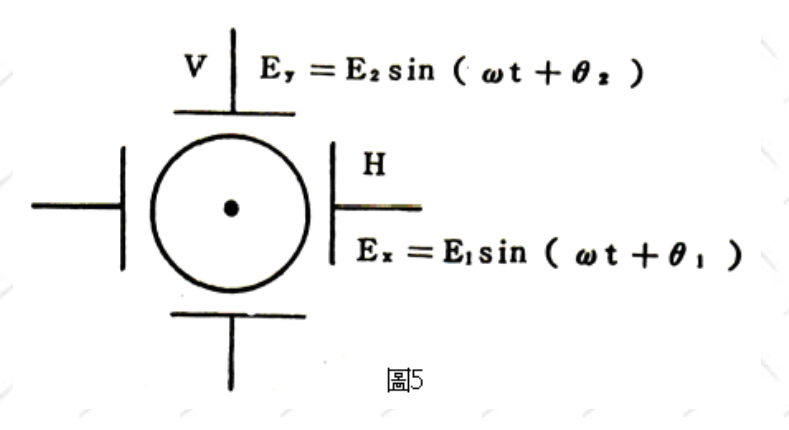

假若垂直與水平偏向板均不加入任何信號的話，屏幕的光點將出現于固定的位置（如圖5所示）。
學習示訊波器（oscilloscope）的原理及功能，并做簡單的運用。
示波器原理
如圖所示一個較接近實際設計的陰極射線管圖。 陰極射線管是示波器的心臟。 陰極受到燈絲加熱產生熱游子。 這些因受熱而脫離陰極的電子經控制柵極的吸引或抑制后，受到加速陽極吸引，而通過聚焦陽極與加速陽極，再經過垂直及水平偏向板，受到偏向后打到熒光幕上。 電子打到熒光幕放出熒光并形成一亮點，然后經由管壁涂料回到陰極而構成一回路。
水平偏向電壓是示波器本身所提供的鋸齒波（圖2），垂直偏向電壓則為外界輸入的待測電壓訊號。
圖3為舉一實例說明。
圖3（a）是加在示波器的垂直偏向板上的輸入的正弦電壓波形。
圖3（b）則是示波器本身所提供加在水平偏向板上的鋸齒波。
這兩個時變電壓波在示波器上的合成效果為圖3（c）的正弦波。
如果取消示波器的水平偏向電壓，則熒光幕上將顯示如圖3（d）的波形。
一般示波器的水平掃描電壓之掃描周期是可調的，如果我們將鋸齒波的周期由原來的8ms（圖3（b））增加為16ms而垂直輸入維持原來的圖形（圖3（a））不變則兩者在示波器上的合成圖形為圖3（e）。
讓我們現在更詳細討論，如何把在屏幕上所顯示的波形換算成真正的待測信號的電壓及頻率。 如表一所述。
以下是用方塊圖對示波器的整個結構作一概略性描述（圖4）。 我們分成幾個子系統來說明：
陰極射線管：如前所述，包括燈絲、陰極、控制柵極、聚焦及加速陽極、水平及垂直偏向板以及熒光幕。
（一） 垂直信號系統：垂直信號系統是由很多級放大器所組成的。 放大器忠實地放大或衰減輸入訊號，使示波器能夠接受很大范圍的輸入電壓。
（二） 水平信號系統：水平信號系統包括時基產生器、同步線路和水平信號放大器。 同步線路從垂直放大器取出放大的輸入電壓信號，選取一定的電壓點（例如零點、正斜率等等），并命令時基生成器（產生鋸齒波）開始掃描 3/4 這個作用即是「觸發」3/4 以使水平偏向電壓能和垂直偏向電壓的步調一致。
（三）高壓和低壓電源：高壓源主要提供陰極管的加速電壓（直流高壓），通常是1200 ~ 2000伏特的DC。 低壓電源則供應示波器內其它電路操作所需要的電源。 如果示波器的水平偏向電壓由外來訊號輸入取代示波器內部產生的鋸齒波時，則示波器可以變成一部X-Y作圖機。
接著我們來討論李沙育圖形法（Lissajous pattern method）應用于測量頻率的原理。 如果我們在示波器的垂直與水平偏向板上，分別輸入正弦波電壓時，示波器所顯示的圖形，我們稱之為李沙育圖形。
假設我們在輸入頻率相等的兩個信號于水平和垂直偏向板，則屏幕上可能出現：圓形、橢圓或是一條傾斜的直線。 至于是哪一種圖形，則端視兩輸入電壓之大小和其相位而定。
假若垂直與水平偏向板均不加入任何信號的話，屏幕的光點將出現于固定的位置（如圖5所示）。
