模擬示波器的鍵鈕功能（一）
模擬示波器的鍵鈕控制區域位于示波器整機的右側。圖 2-4 為典型模擬示波器的鍵鈕控制區域。模擬示波器的操作鍵鈕各有各的功能,下面結合模擬示波器的實物圖進行介紹。
(1) 電源開關 (POWER):用于接通和斷開電源，當接通電源時，位于電源開關上方的電源指示燈亮。

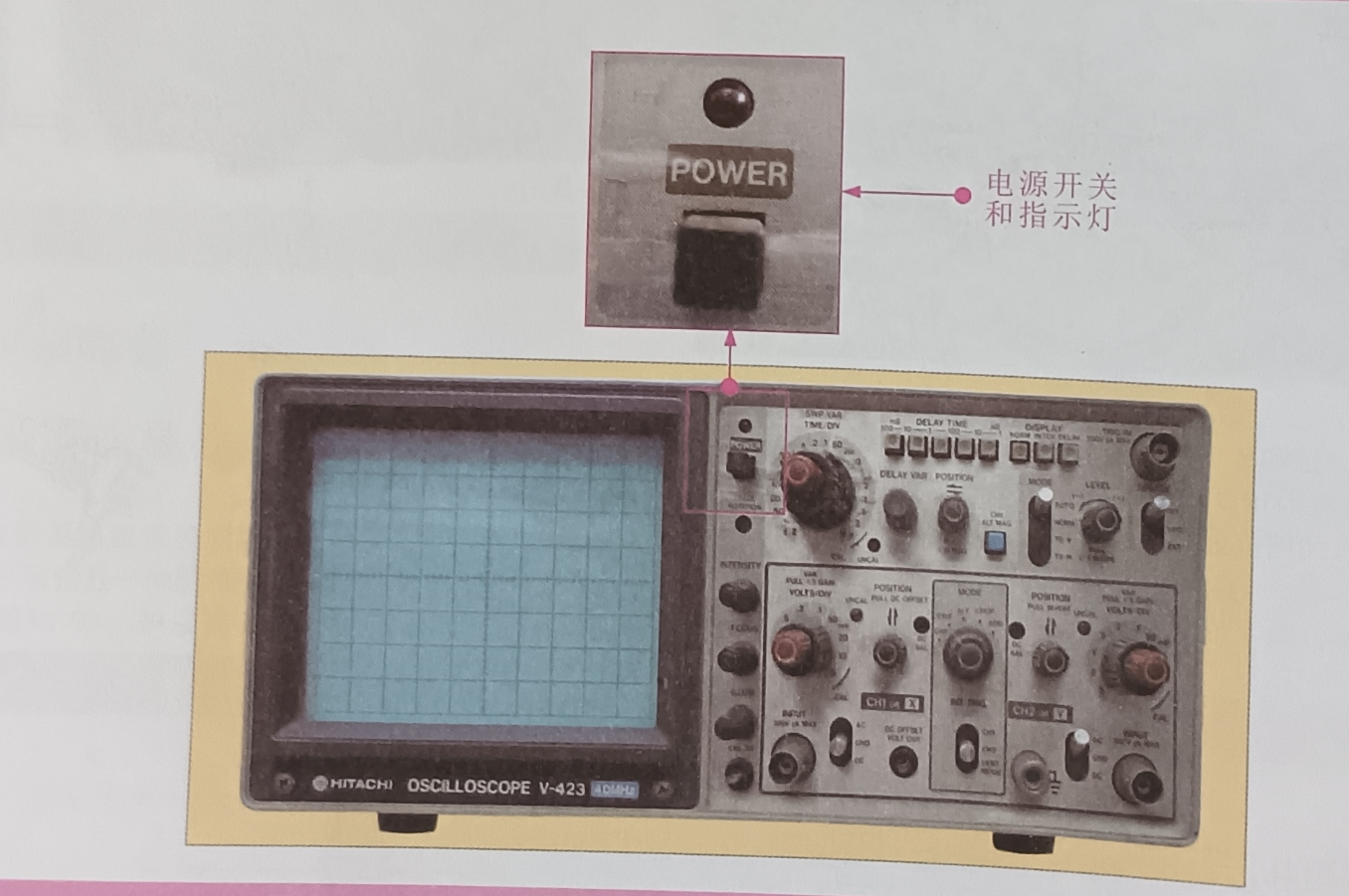

(2) 指示燈: 指示示波器的工作狀態。模擬示波器的電源開關和指示燈如圖所示。
(3)CH1 信號輸入端 (INPUT 300V pk MAX):用來連接示波器 CHI測試線

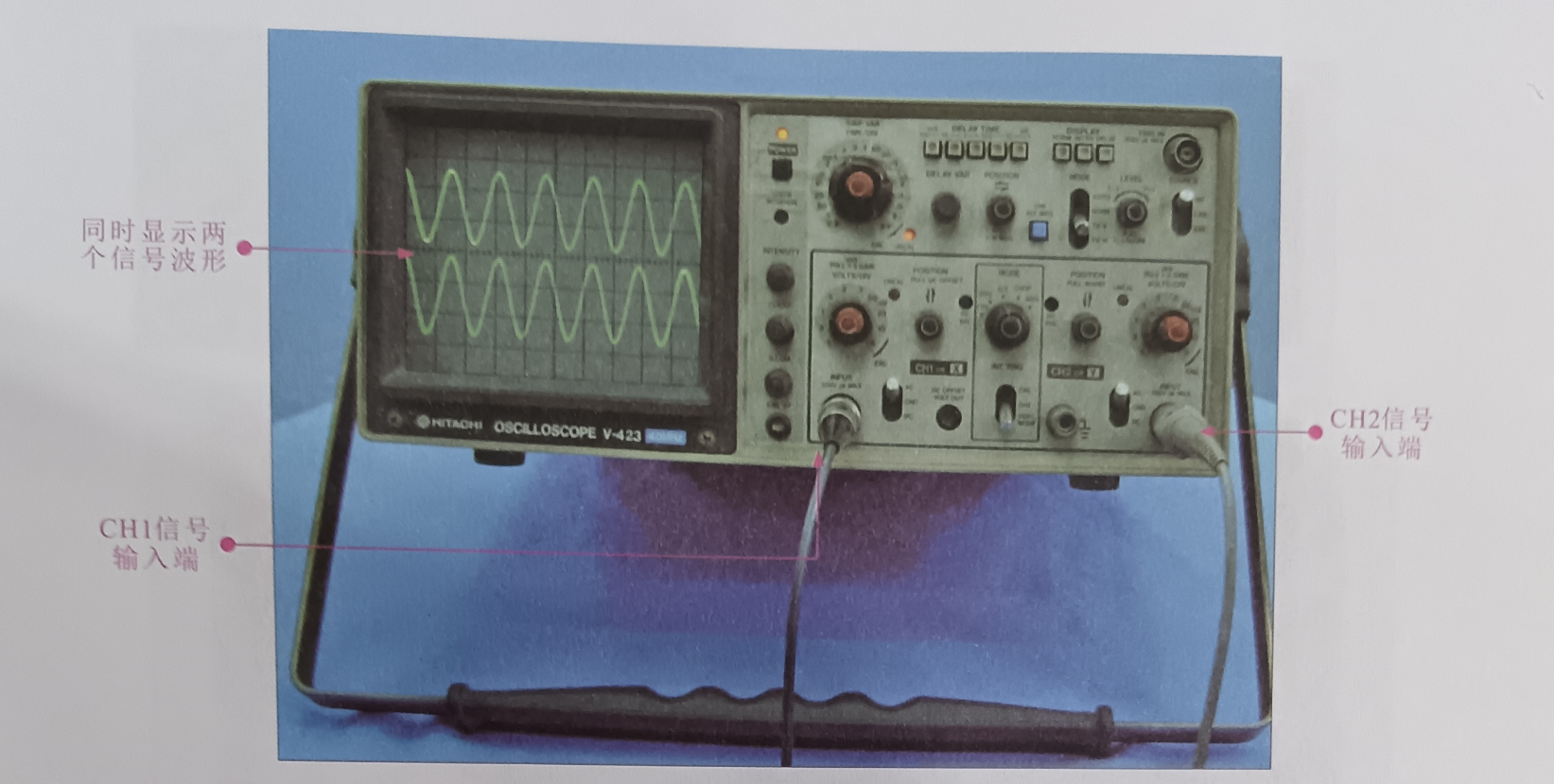

(4)CH2信號輸入端 (INPUT 300V pk MAX) : 用來連接示波器 CH2 測試線。兩個輸入端可以單獨使用，也可以同時使用，如圖為 CHI和 CH2 兩個輸入端同時輸入信號波形。
(5)掃描時間和水平軸微調鈕(SWP VAR TIME/DIV 用于調節掃描時間，如圖所示。

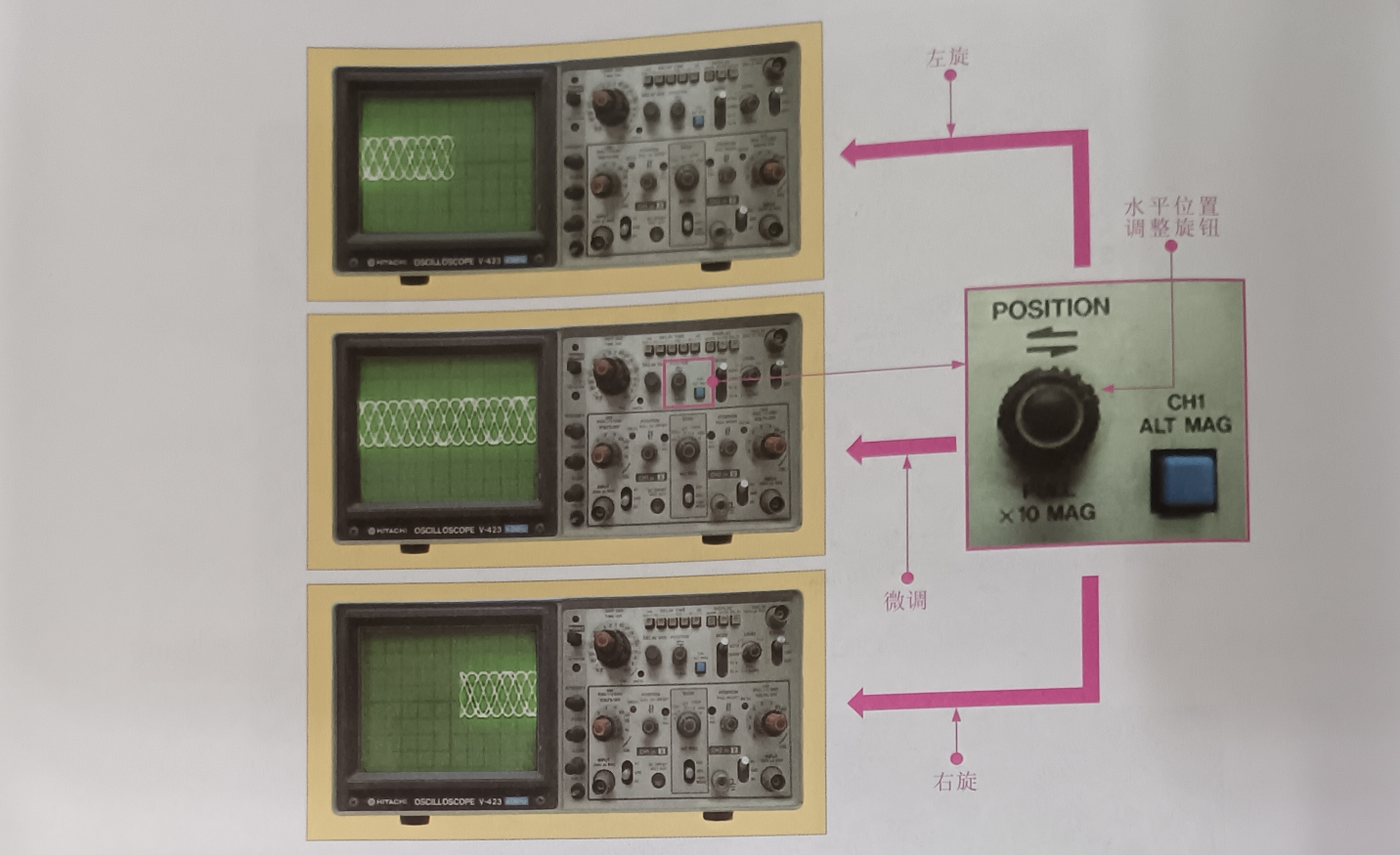

(6)水平位置調整旋鈕(H POSITION) :用于調節掃描線的水平位置，如圖所示。
(7)亮度調整旋鈕 (INTENSITY) : 用于調節掃描線的亮度，如圖所示。

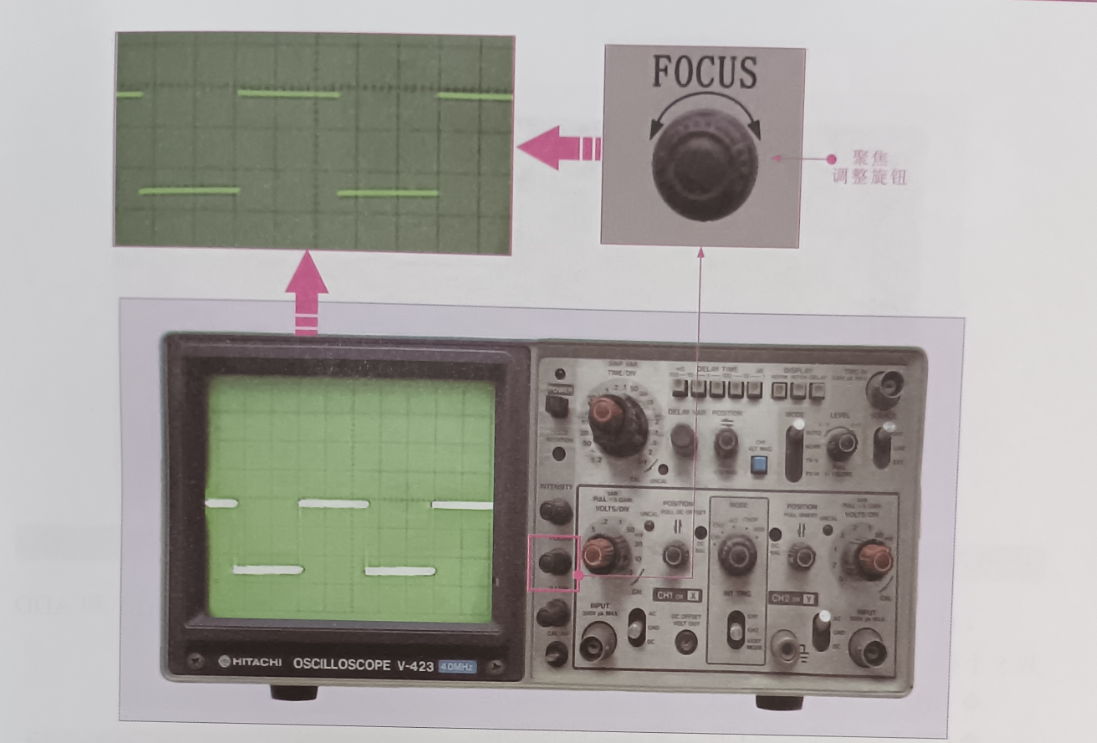

(8) 聚調整旋鈕(FOCUS) 和掃描線亮度調節旋 (ILLUM) : 可調節掃描線變得更清晰，如圖所示
模擬示波器的鍵鈕控制區域位于示波器整機的右側。圖 2-4 為典型模擬示波器的鍵鈕控制區域。模擬示波器的操作鍵鈕各有各的功能,下面結合模擬示波器的實物圖進行介紹。
(1) 電源開關 (POWER):用于接通和斷開電源，當接通電源時，位于電源開關上方的電源指示燈亮。
(2) 指示燈: 指示示波器的工作狀態。模擬示波器的電源開關和指示燈如圖所示。
(3)CH1 信號輸入端 (INPUT 300V pk MAX):用來連接示波器 CHI測試線
(4)CH2信號輸入端 (INPUT 300V pk MAX) : 用來連接示波器 CH2 測試線。兩個輸入端可以單獨使用，也可以同時使用，如圖為 CHI和 CH2 兩個輸入端同時輸入信號波形。
(5)掃描時間和水平軸微調鈕(SWP VAR TIME/DIV 用于調節掃描時間，如圖所示。
(6)水平位置調整旋鈕(H POSITION) :用于調節掃描線的水平位置，如圖所示。
(7)亮度調整旋鈕 (INTENSITY) : 用于調節掃描線的亮度，如圖所示。
(8) 聚調整旋鈕(FOCUS) 和掃描線亮度調節旋 (ILLUM) : 可調節掃描線變得更清晰，如圖所示
